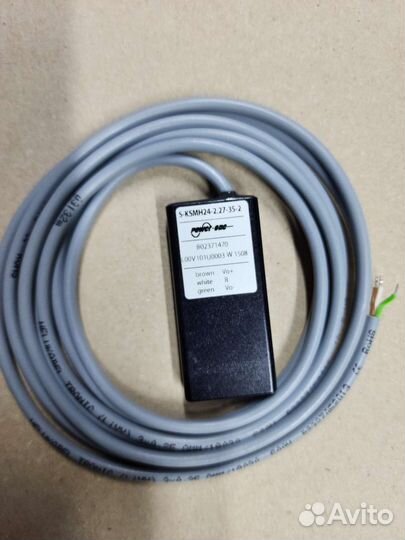

S-ksmh24-2.27-35-2

Источники питания - Внешние/внутренние (автономные)\Аксессуары ( Power Supplies - External/Internal (Off-Board)\Accessories) ДАТЧИК ТЕМПЕРАТУРЫ ДЛЯ СИСТЕМЫ ЗАРЯДНОГО УСТРОЙСТВА (TEMP SENSOR FOR BATT CHARGR SYST) Power-One предлагает широкий ассортимент систем зарядных устройств для аккумуляторных батарей, состоящих из адаптированных источников питания и соответствующих датчиков температуры. (Свинцово-кислотные) аккумуляторы заряжаются в соответствии с температурой батареи и свойствами элементов питания. Когда аккумулятор полностью заряжен, он поддерживается на плавающем напряжении заряда, которое представляет собой оптимальную точку для получения максимальной доступной энергии и оптимального срока службы аккумулятора. Важно расположить датчик как можно ближе к батарее , чтобы таким образом определить температуру батареи. Наиболее подходящая модель датчика определяется в основном тремя параметрами: номинальным напряжением батареи (например, 24 В или 48 В V), температурный коэффициент элементов (например, -3,0 мВ/ K), и номинальное плавающее напряжение заряда на ячейку при 20 °C (например, 2,27 В/ячейка). Последние два указаны в техническом паспорте аккумулятора. Датчики температуры K могут использоваться при любой мощности- Один преобразователь со стандартным входом R. Этот вход позволяет управлять выходным напряжением, см. рис. 1. На вход open R подается напряжение источника 2,5 В при сопротивлении источника 4 Ком. Датчик может быть напрямую подключен к входу R и питается от напряжения батареи, как показано на рис. 2. Датчик заменяет внутреннюю схему управления напряжением преобразователя и регулирует выходное напряжение точно в соответствии с тем, что необходимо для батареи. Примечание: Некоторые преобразователи имеют характеристику снижения тока для облегчения работы при параллельном подключении. Если датчик температуры K подключен к R-входу, он отменяет характеристику провала и препятствует распределению тока. Мы рекомендуем использовать преобразователи с истинным распределением тока (опция T). В зависимости от характеристик батареи доступны различные модели датчиков заряда батареи. В таблице 1 представлен обзор доступных датчиков. Примечание: Другие типы для различных напряжений элементов, температурных коэффициентов и длины кабеля доступны по запросу. Например, если в приложении используется батарея напряжением 48 В, состоящая из 24 элементов напряжением 2,27 В, температурный коэффициент -3,0 мВ/К и длина кабеля 2 м, тип датчика S-KSMH48-2.27-30-2 должен быть выбран. На рис. 3 показано напряжение заряда в зависимости от температура и тип батареи. Если датчик отключен, выходное напряжение преобразователя регулируется до Во-первых, безопасно. Это напряжение предохраняет аккумулятор от перезаряда даже при высокой температуре. Чрезмерная зарядка аккумулятора опасна и может привести к его взрыву Безотказная работа Чтобы предотвратить перезарядку аккумуляторов, но при этом поддерживать минимальный уровень заряда в случае обрыва подключения сигнального кабеля датчика к источнику питания, Power-One предлагает преобразователи со специальной настройкой номинального выходного напряжения; смотрите таблицу 2. Эти преобразователи отличаются от соответствующих стандартные модели с настройками номинального выходного напряжения и выходного тока. Без датчика, подключенного к выводу R , выходное напряжение устанавливается на значение Vo safe, которое выше номинального напряжения батареи, что позволяет избежать разрядки батареи, но все же ниже теоретически необходимого напряжения плавающего заряда. Как только датчик подключен к Вывод R, выходное напряжение будет установлено на правильное значение. Это необходимо для обеспечения наилучшего энергопотребления и времени автономной работы. Другие преобразователи Power-One также могут использоваться для зарядки аккумулятора, управляемой датчиком температуры. Однако, выходное напряжение при низкой температуре может быть не достигнуто. Если датчик используется только для снижения выходного напряжения, например, при использовании источника питания напряжением 15 В для зарядки аккумулятора напряжением 12 В, то отключение датчика приводит к возникновению опасной ситуации. Мы рекомендуем добавить резистор между входом R и его опорным сигналом, который регулирует выходное напряжение при отключенном датчике до Во-первых, безопасно. Это показано на рис. 5. Преобразователи с входом постоянного тока Большинство моделей, перечисленных в таблице 2, имеют вход переменного тока. Однако существуют приложения, требующие зарядки аккумулятора от источника постоянного тока – иногда даже без электрической изоляции.
