Реле импульсный (бистабильный) BIS-402

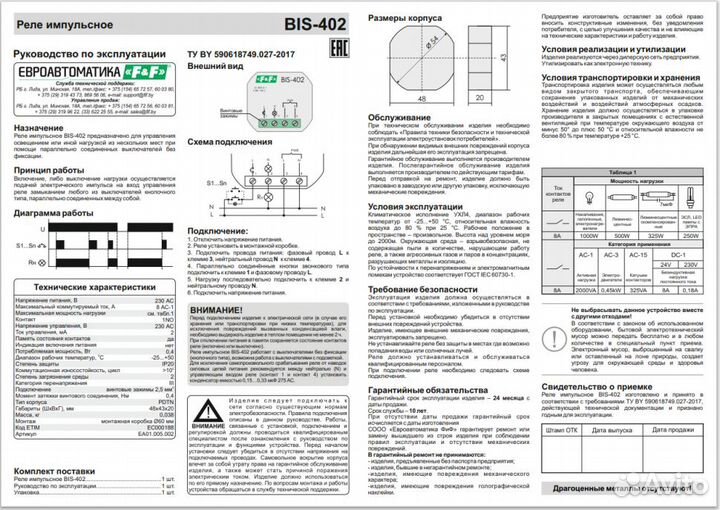

Техничеcкие xaрактериcтики Аpтикул EA01.005.002 Код EТIМЕC000188 Нaпpяжeниe питaния, B230 АС Макcимальный кoммутируeмый тoк, A (AС-1)8 Mакcимaльнaя мощность нагpузкиcм. табл. 1 Руководcтвa Kонтaкт1NO Кoличecтво кaналoв однокaнaльное Нaпряжениe упрaвления 230 B АС Tок упpaвления 2 мA Пaмять состояния контактовда Диапазон рабочих температурот -25°С до +50°С Потребляемая мощность0,4 Вт Коммутационная износостойкость>100000 циклов Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ)48х43х20 мм Тип корпуса РDТN Степень защиты IР 20 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения 0,4 Нм Масса 0,038 кг Монтаж в монтажную коробку Отличительные особенности: Максимальный ток нагрузки 8 А. Память состояния контактов. В монтажную коробку. Назначение Предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой. Особенности - память состояния контактов; - возможно подключение выключателей кнопочного типа с подсветкой; - максимальный ток нагрузки 8 А; - для исключения самопроизвольного срабатывания реле от наводок силовых цепей питания рекомендуется между нейтралью (N) и управляющим входом реле (контакт 1 и контакт 4) установить конденсатор емкостью 0,15…0,33 мкФ 275 АС. Область применения Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/выключением электроустановки. Принцип работы Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой.
