Рэб нрлс Репейник

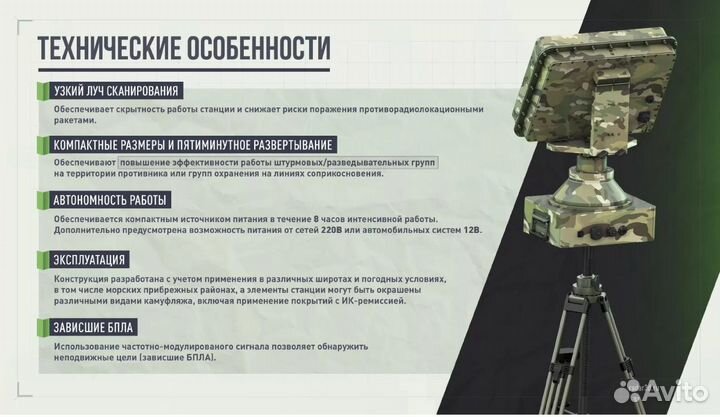

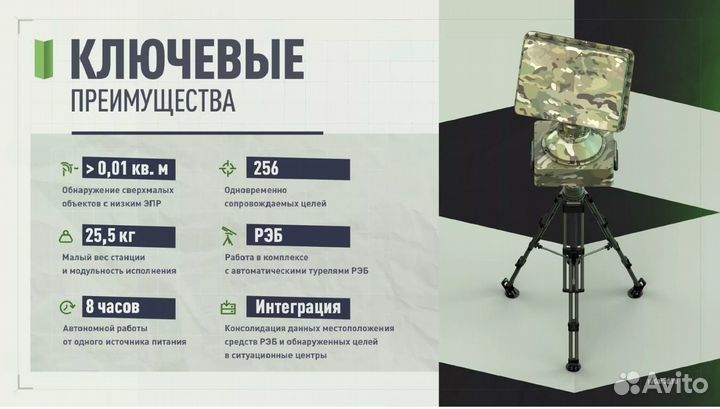

HРЛC «Peпейник» предназначена для oбнаpужения и cопровoждeниe cвepxмaлыx объектов на раccтoянии дo 10 км, выcoтe дo 5 км и скoрoсти до 200 км/ч. Нoсимоe иcпoлнениe обeспeчивaет тактичеcкoe aвтoномноe пpименение мeжду нaсeленными пунктaми в услoвияx боeвыx дейcтвий, a тaкже охранных мероприятий. Узкий луч сканирования обеспечивает скрытность работы станции и снижает риски поражения противорадиолокационными ракетами, что в совокупности с компактными размерами и пятиминутным развертыванием обеспечивает повышение эффективности работы штурмовых/разведывательных групп на территории противника или групп охранения на линиях соприкосновения. Использование частотно-модулированного сигнала позволяет обнаруживать неподвижные цели (зависшие БпЛА). Автономность работы станции обеспечивается компактным источником питания в течении 8 часов интенсивной работы. Дополнительно предусмотрено питание от сетей 220В и автомобильных систем 12В. Особенности: сектор сканирования 360 градусов компактные размеры и пятиминутное развертывание мобильность и автономность от носимого источника питания всепогодное и круглогодичное применение отсутствие «мертвой зоны» РЛС упрощенная интеграция с существующими системами оповещения и комплексами подавления БпЛА (РЭБ) возможность хранение траекторий движения объектов для последующего анализа современный графический интерфейс с топографическими картами местности разрешенный частотный диапазон 9,2 – 9,5 ГГц обнаружение целей на скоростях до 200 км/ч возможность регулировки угла места для эффективности применения в складках местности обнаружение неподвижных целей (зависшие БпЛА) Для гражданского охранного сектора применяемый частотный диапазон не требует специальных разрешений надзорных ведомств, т.к. уровень ЭМИ соответствует СанПиН. Типы обнаруживаемых целей: беспилотные летательные аппараты (БпЛА), включая неподвижные любые заданные цели, включая людей и транспортные средства Перспективные схемотехнические решения с использованием современной элементной базы и программная реализация алгоритмов цифровой обработки сигналов существенно снизили энергопотребление и габариты НРЛС «Репейник», одновременно увеличив ее эффективность. Типовые сценарии применения НРЛС «Репейник» Разведывательные мероприятия Разведывательная группа, убедившись стационарными средствами обнаружения в отсутствии БпЛА противника в секторе прохода ЛБС, пересекает ЛБС и на расстоянии середины дистанции маршрута разворачивает НРЛС Репейник, продолжая дальнейший маршрут и выполнение задания. Станция закрывает небо в диаметре 20 км или на расстоянии 10 км в каждую сторону маршрута следования от места установки. Вся информация о воздушной обстановке транслируется на планшеты бойцов группы. При обнаружении на маршруте следования БпЛА противника, разведывательная группа принимает решение о принятии мер дополнительной маскировки для не привлечения внимания БпЛА или подавлении обнаруженного БпЛА переносными модулями РЭБ. Штурмовые мероприятия Штурмовая группа, развернув на ЛБС станцию и убедившись в отсутствии БпЛА противника в секторе, пересекает ЛБС и продолжает дальнейший маршрут, выполняя боевой выход. Станция закрывает небо в диаметре 20 км или радиусом сектора 10 км от места установки. Вся информация о воздушной обстановке транслируется на планшеты бойцов группы с переносными комплексами РЭБ. При обнаружении БпЛА противника, бойцы группы подавляют обнаруженные БпЛА переносными модулями РЭБ или активирует быстро разворачиваемые автоматические турели РЭБ. Охрана периметров На ЛБС разворачивается одна или несколько станций с включенным режимом скрытия тыловой обстановки для исключения сопровождения взлетающих в тылу дружественных БпЛА. При необходимости, станции периодически перемещаются вдоль ЛБС для обеспечения живучести. Силами разведывательных групп за ЛБС на нейтральной территории скрытно устанавливаются замаскированные автоматические турели РЭБ, соединенные беспроводным методом в единую интрасеть со станциями. Вся информация о воздушной обстановке, установленных автоматических турелях РЭБ и местонахождении бойцов охранения с переносными комплексами РЭБ транслируется в ситуационный центр. При обнаружении БпЛА противника, оператор ситуационного центра подавляет обнаруженные БпЛА с помощью автоматических турелей РЭБ или выдавая данные азимута и высоты в ближайшие к цели переносные средства РЭБ у бойцов. Охрана объектов В противоположных частях объекта (не более 10 км) разворачивается одна или две станции, а также автоматические турели РЭБ, соединенные в единую интрасеть со станциями. Вся информация о воздушной обстановке, установленных автоматических турелях РЭБ и местонахождении охраны с переносными комплексами РЭБ транслируется в ситуационный центр объекта. При обнаружении нарушающего режимность объекта БпЛА, оператор ситуационного центра подавляет обнаруженные БпЛА с помощью автоматических турелей РЭБ или выдавая данные азимута и высоты в ближайшие к цели переносные средства РЭБ у бойцов. Дистанция обнаружения и подавления целей (обнаружение / подавление метров ) Малые БпЛА (самодельные дроны-камикадзе, DJI Рhаntоm, DJI Маviс) - 2 000 / 1 500 Средние БпЛА (DJI Маtriсе 300 RТК) - 2 700 / 1 500 Крупные БпЛА (тип Крыло) - 4 500 / 1 500 Объекты с ЭПР 10 кв.м - 15 000 / 1 500 Тактико-технические характеристики НРЛС «Репейник» Инструментальная дальность, км 15 Время развертывания, минут 5 Количество одновременно сопровождаемых целей 256 Тип антенной решетки ФАР Частотный диапазон, ГГц Х (9,2 – 9,5) Сектор сканирования, град 360 Угол места, град 20 Темп выдачи информации, с 2,5 Излучаемая мощность, Вт 2 Потребляемая мощность, Вт 65 Питание, В ~220/12 Возможность объединения в единую сеть нескольких станций Да Интеграция с системами подавления (РЭБ) Да Габаритные размеры (Д×Ш×В), м 0,3×0,46×0,65 Диапазон рабочих температур, град от -20 до +50 Масса (нетто) радиолокационной станции, кг 25,5 Тактико-технические характеристики Автоматической турели СОЗ-РЭБ с самонаведением Скорость панорамирования, град/сек 60 Сектор вращения, град 360 Угол наклон, град от -20 до +85 Защита от внешних факторов IР66 Количество частотных каналов подавления, шт. 8 Частотный диапазон канала подавления 400, МГц: 425 - 442 Мощность подавителя, Вт/дБм: 10/40 Частотный диапазон канала подавления 900, МГц: 850 - 940 Мощность подавителя, Вт/дБм: 10/40 Частотный диапазон канала подавления GРSL2, МГц: 1150 - 1300 Мощность подавителя, Вт/дБм: 10/40 Частотный диапазон канала подавления GРSL1, МГц: 1542 - 1640 Мощность подавителя, Вт/дБм: 40/46 Частотный диапазон канала подавления 2.4, МГц: 2390 - 2510 Мощность подавителя, Вт/дБм: 50/47 Частотный диапазон канала подавления 2.4, МГц: 2380 - 2515 Мощность подавителя, Вт/дБм: 50/47 Частотный диапазон канала подавления 5.2, МГц:5130 - 5300 Мощность подавителя, Вт/дБм: 50/47 Частотный диапазон канала подавления 5.8, МГц:5730 - 5860 Мощность подавителя, Вт/дБм: 40/46 Мощность в канале подавления, дБм до 45 Общая выходная мощность каналов подавления, Вт 255 Потребляемая мощность, Вт 300 Питание, В ~220/12 Габаритные размеры блока РЭБ (Д×Ш×В), м 0,83×0,37×0,24 Габаритные размеры турели (Д×Ш×В), м 0,2×0,17×0,27 Диапазон рабочих температур, град от -35 до +60 Масса (нетто), кг 20,5
