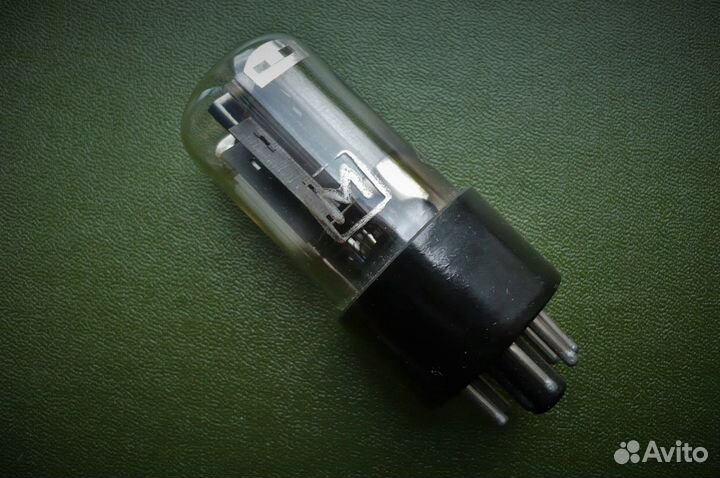

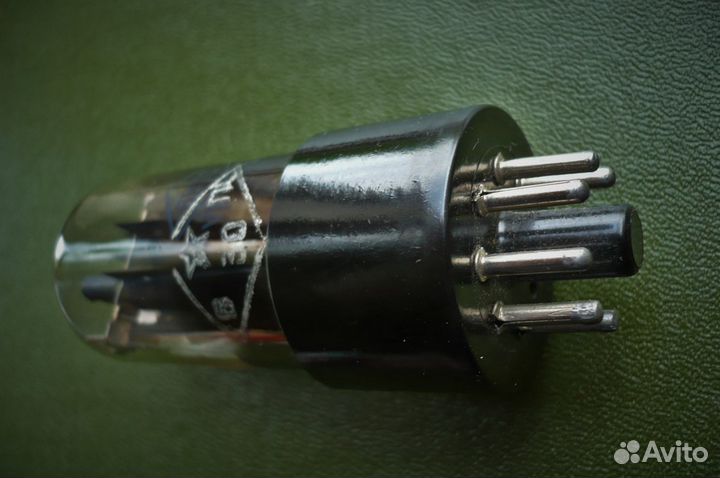

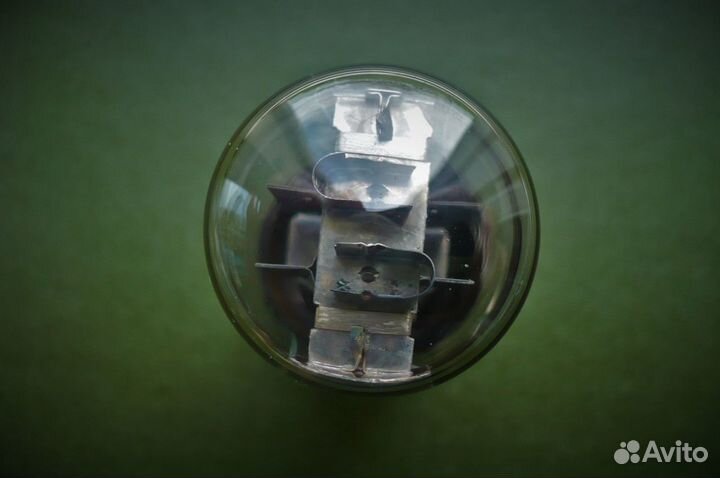

Радиолампа двойной триод 6Н7С ретро СССР 1952 год

Радиолампа 6Н7С Старинная радиолампа СССР 50-х годов . 6Н7С - двойной триод с общим катодом Раритет СССР . Использовалась на приёмных и передающих радиоцентрах Красной Армии в составе ЗИП . Выпущено в СССР : июнь 1952 года . Два клейма . Советские лампы : ---------------------------------------------------------------------------------- 6Н7С VI 52 клеймо ОТК и воен. приёмка ( ромб ) - 1 шт . Двойной триод 6Н7С предназначен для усиления мощности низкой частоты. Применяется в выходных каскадах усилителей низкой частоты, работающих в классе АВ2, в каскадах фазоинверторов, маломощных генераторов высокой частоты для магнитофонов, в телевизионных приемниках и измерительной аппаратуре. Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном оформлении. Цоколь октальный с ключом. Штырьков 7. Лампа 6Н7С является единственным мощным выходным триодом и замены себе среди отечественных ламп не имеет. Зарубежные аналоги: 6N7(G, GT) , 5694 . ---------------------------------------------------------------- Одним из наиболее часто встречающихся видов комбинированных ламп являются двойные триоды. Первым двойным триодом с катодом косвенного накала была лампа типа 6А6. Примерно через год она была заменена однотипным металлическим двойным триодом типа 6Н7. Однако для этой лампы металлический баллон оказался мало пригодным, так как во время работы в лампе выделяется довольно большая мощность (около 15 вт). Поэтому в дальнейшем он был заменен стеклянным баллоном и эта лампа стала выпускаться под названием 6Н7С. Отличается она от своих предшественниц меньшими габаритами и наличием октального цоколя. Лампа 6Н7С была сконструирована специально для двухтактного усиления мощности звуковой частоты. Выпускаются еще два типа двойных триодов с октальными цоколями — 6Н8М и 6Н9М, заметно отличающиеся по параметрам от лампы 6Н7С и имеющие отдельные выводы каждого катода. Это сильно облегчает составление самых разнообразных схем, в которых триоды работают в различных режимах или даже выполняют различные функции. ДВОЙНОЙ ТРИОД 6Н7С Баллон лампы при помощи металлической гильзы цоколя соединен с карболитовым вкладышем, на котором расположены семь штырьков. Катоды обоих триодов соединены вместе и имеют общий вывод. Напряжение накала лампы равно 6,3 в, ток накала 0,8 а. Двойной триод 6Н7С предназначен для работы преимущественно в двухтактной оконечной ступени усилителя звуковой частоты с выходной мощностью до 10 вт. Следует иметь в виду, что при значительно пониженном напряжении накала, даже при одновременном пропорциональном уменьшении напряжения на аноде, происходит разрушение эмитирующего слоя оксидированного катода. РАДИО № 10 1949 г. ---------------------------------------------------------------- Цена 400 руб. Самовывоз метро Новогиреево .
