Рабочая Плата от Motorola Associate 2000 (NMT-450)

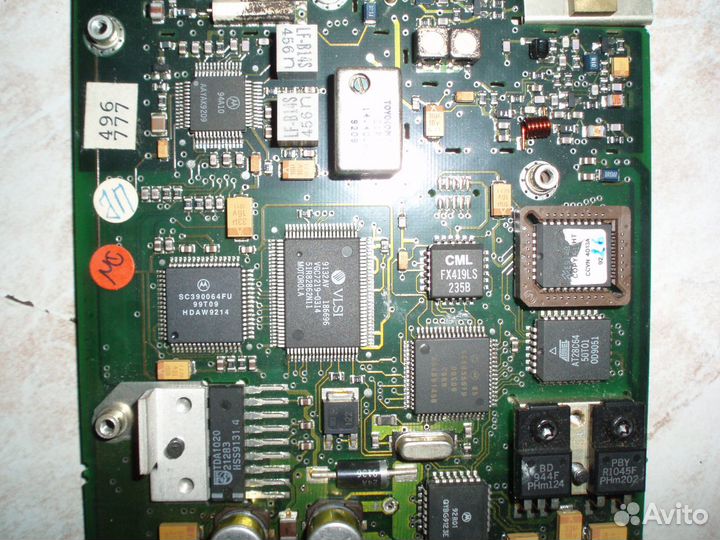

Полностью рабочая плата от автомобильного / стационарного сотового телефона 1992 года выпуска Motorola Associate 2000 (NMT-450) Плата 1992 года, Телефон раньше работал с оператором сотовой связи “Московская Сотовая Связь - МСС” в стандарте NMT-450, не путайте с NMT-450i который был позже и имел защиту SiS кодом. Плата данного телефона БЕЗ SiS кода. Плата полностью рабочая потому как сам когда то очень давно некоторое время пользовался этим телефоном и потом ушёл в “Билайн”, а этот телефон у меня валялся какое то время пока знакомый у меня не выпросил от него трубку, ну а потом я просто разобрал сам аппарат и оставил себе плату, а корпус выкинул. Телефоны этого стандарта работают на частотах RX: 463-467,5 MHz, TX: 453-457,5 MHz. Многим радиолюбителям конструкторам он может пригодиться на запчасти, тут есть много интересного в том числе и уже готовый ВЧ усилитель мощности на микросхеме фирмы Motorola MHW720A2 работающей в диапазоне частот 440-470 MHz и при входной мощности всего 250 mW на выходе она выдаёт 25 W при питании 15,5V. Описание на неё MHW720A2 можно скачать в интернете. Так же как видите на фото в телефоне стоит дуплексный фильтр (дуплексер), хорошие фильтры по второй и третьей ПЧ, Микросхема фирмы CML FX419LS – это готовый Full Duplex 1200 Baud FFSK Modem описание на которую так же можно скачать в интернете. На плате так же много и других полезных радиодеталей которые могут всегда пригодиться при конструировании приёмо-передающей аппаратуры. На плате установлены микросхемы: Motorola 94A10, 92R01, CPU SC80556FU, SC390064FU, VLSI VGC7219-0314 51R82862N11, ATMEL AT28C64, PHILIPS TDA1020 УНЧ (усилитель низкой частоты), TOSHIBA TC5565AFL-15 - память и разная прочая мелочёвка… Как сами понимаете на этой плате стоят именно родные и качественные радио детали (компоненты) выпущенные до 1993 года, а не то, что сейчас китайские подделки и копии микросхем которые в корни не соответствуют параметрам родных микросхем и других деталей……)) Внимательно смотрите все фотографии, кому будут нужны дополнительные более подробные фото – пишите и я Вам их предоставлю. Смотрите и другие мои лоты, есть много интересного (и будет выставляться на торги в дальнейшем) и покупая несколько лотов - Вы экономите на доставке! Могу выслать почтой по России! В другие города я высылаю посылки ТОЛЬКО ПОЧТОЙ России после 100% пред. оплаты товара почтовых расходов на карту Сбербанка! Ни какими АВИТО ДОСТАВКАМИ и транспортными компаниями я посылки НЕ ВЫСЫЛАЮ! потому как мне это просто не удобно. Теги: ретро винтаж винтажный старый коллекционный антиквариат сотовый телефон антикварный автомобильный раритет из прошлого века
