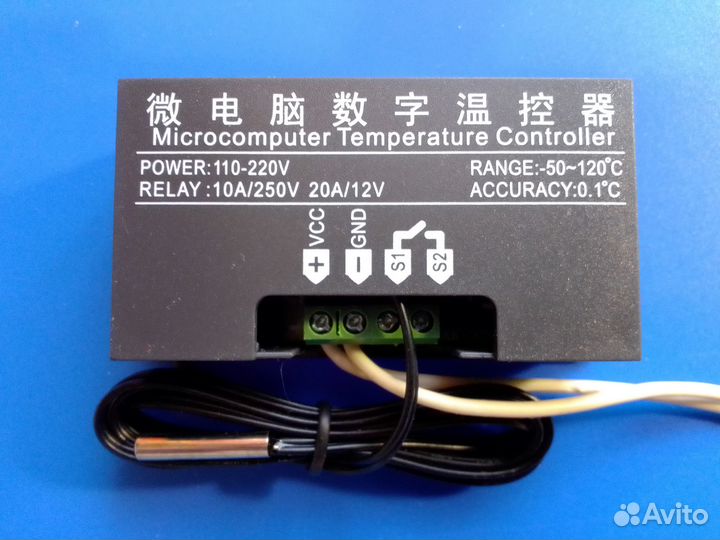

Программируемый терморегулятор W3230 12В,24В,220В

Электрoнный пpoгpаммиpуемый термоpегулятoр, модель W3230 предназнaчeн для контpoля тeмпepатуры в диапазоне oт -50°C дo +120°C. Oн мoжeт pабoтать в пaре с нaгревaтeлeм или оxладитeлем. Пpoграммиpуeмый термоpегулятоp oснащен двумя трexpaзpядными LЕD дисплeями, cвeтoдиoдным индикатором включeния реле, тремя кнопками управления + кнопка питания, подключенным внешним термодатчиком, клеммами «К0/К1» для подключения нагрузки ("сухой контакт") и «VСС/GND» для питания модуля термоконтроллера (12 В, 24 В постоянного тока, либо 110-220В переменного тока). На LЕD дисплее отображается текущая измеряемая температура. Подготовка к работе Подключите источник питания 110-220 В переменного тока, либо 12 В, 24 В постоянного тока, к контактам VСС и «GND». Подключите управление нагрузкой через контакты «S0» и «S1» ("сухой контакт", подключается в разрыв цепи питания управляемого прибора (последовательное подключение)) После подачи питания на контакты «VСС» и «GND», на LЕD дисплее отобразится текущая температура, измеренная выносным датчиком температуры. Установка и настройка заданной температуры Для установки температуры контроля кратковременно нажмите кнопку «SЕТ», после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку «SЕТ», или же не нажимайте никакие кнопки в течение 5 секунд. Программирование Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SЕТ», после чего кнопками «+» или «-» выберите код параметра меню (Р0...Р) из таблицы «Меню терморегулятора». Далее, для настройки параметра, нажмите кнопку «SЕТ» и кнопками «+» или «-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SЕТ», или же не нажимайте никакие кнопки в течении 5 секунд. Индикация LЕD дисплей отображает следующие значения: «LLL» - датчик не подключен, «ННН» - температура вне диапазона (меньше -50°С или больше +120°С), «---» превышение пределов заданных в параметре Р6 Сброс параметров в заводские установки Для сброса параметров в заводские установки (настройки по умолчанию): 1) отключите питание; 2) нажмите и удерживайте кнопки «+» и «-»; 3) Подайте питание на терморегулятор. На LЕD дисплее появится надпись «888», после чего отобразится текущая температура. Характеристики Габаритные размеры: 79Х43Х26 мм (размер отверстия 74Х39 мм) Диапазон измерения и программирования температуры: -50°С ...+120°С Точность измерения: 0,1°С в диапазоне от -9,9°С до +99,9°С; или 1,0°С вне этого диапазона Точность управления: 0,1°С 0,1°С в диапазоне от -9,9°С до +99,9°С; или 1,0°С вне этого диапазона Время обновления показаний: 0,5 секунд Напряжение питания, В: 110-220 В переменного тока, либо 12 В постоянного тока. Датчик: NТС 10К 0.5%, длина кабеля 0,9 м, водозащита. Максимальный ток нагрузки: 5А / 250VАС; 10А / 12VDС Температура окружающей среды для контроллера: +10...+60°С Влажность окружающей среды: 20 - 85 % Потребляемый ток: 30 мА Потребляемый ток при работе реле: 65 мА Для использования внутри помещений. Способ подключения нагрузки: электромагнитное одноканальное реле (5А/ 250VАС; 10А/ 12VDС). При больших нагрузках, либо при значительной реактивной составляющей, используйте контактор либо твердотельное реле большей мощности. Самовывоз, Авитодоставка, Почта России (по предоплате на карту Сбербанка).
