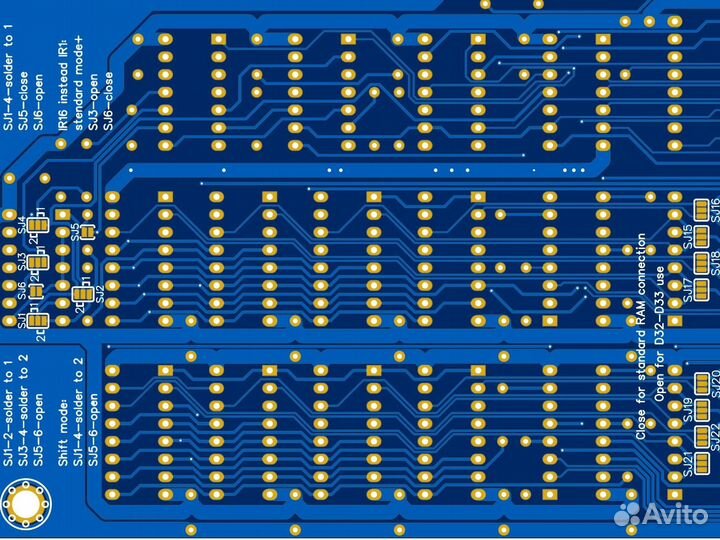

Печатная плата ретро-компьютера Радио-86рк

Продается печатная плата ретро-компьютера Радио-86РК, появившегося на свет в СССР в далеком 1986 году и заслужившего непревзойденную популярность у радиолюбителей и энтузиастов того времени. Плата разработана мной к 35-й годовщине этого, без сомнения, легендарного компьютера. Для чего я это сделал и для чего предлагаю Вам? Захотелось “вспомнить молодость” (когда-то в конце 80-х собрал их штук десять, себе друзьям и знакомым), подержать в руках паяльник, заново разобраться в схеме, потыкать в плату осциллографом и испытать то непередаваемое ощущение радости от того, что “Он заработал!!!”. Приобрести для сборки чистую печатную плату того времени сейчас практически не реально, а покупать чужой новодел, просто повторяющий оригинальную плату в другом формфакторе, как-то не захотелось. В результате родилась собственная плата, которая, как мне кажется, намного интереснее всех существующих новодельных плат РК86, появившихся в последние годы. Если Вам также интересно вспомнить, как когда-то собирали свой первый в жизни компьютер, или Вы энтузиаст, интересующийся ретро-компьютерами, и хотите поэкспериментировать с разными вариантами включения тех или иных элементов схемы, то эта плата точно для Вас. Схемотехнические решения, безусловно, принадлежат разработчикам РК: Дмитрию Горшкову, Геннадию Зеленко, Юрию Озерову, Сергею Попову. В новую плату также вошли и общеизвестные доработки того времени, и современные решения, например, схема подключения стандартной PS2 клавиатуры. Авторам этих решений заслуженная благодарность! Итак, преимущества данной платы: 1. Компактный формфактор стандарта miniITX с точным совпадением размеров и крепежных отверстий, что позволяет установить плату в любой корпус данного стандарта. 2. Недорогие, легко “доставаемые” комплектующие (стандартные современные дешевые разъемы, на Алиэкспресс они “мешками по 3 рубля”). Например, вход-выход на магнитофон выполнен двумя типами разъемов: стерео-штекер 3,5 мм и RCA-гнезда под “тюльпан”. Выбирайте на свой вкус, какой разъем использовать. 3. Возможность подключения стандартной РК-клавиатуры из журнала (на плате имеется разъем IDC-24p под ленточный кабель), так и современной компьютерной клавиатуры PS2. 4. Возможность подключения различных блоков питания: с одним напряжением +5В и круглым штекером 5,5х2,5 мм (для этого на плате разведен конвертер напряжения, преобразующий +5В в -5В и +12В), так и компьютерного блока питания с двумя напряжениями +5В и +12В, подключаемого через IDE MOLEX разъем (для этого просто снимаются две перемычки в конвертере, отключающие преобразование в +12В). 5. Многовариантность включения элементов схемы, которая ранее предлагалась в качестве доработок базовой конструкции и публиковалась в журналах Радио, уже разведена на плате и выбирается путем замыкания или размыкания перемычек (представлено на фото). БЕЗ использования МГТФ!!!. 5.1. можно попробовать 4 варианта включения регистра К155ИР1, формирующего сигналы управления ОЗУ: стандартный, в режиме сдвига (схема А.С.Сапронова), в режиме задержки и путем замены на ИР16. 5.2. на плате предусмотрены посадочные места для двух микросхем К589АП16 – это шинные формирователи, которые отсутствовали в базовой схеме, из-за чего у многих возникали проблемы с работой ОЗУ. Разумеется, на новой плате есть возможность включения по стандартной схеме без АП16, так и с их использованием. 5.3. предусмотрено 4 варианта включения видео - выхода: стандартный как в журнале, два альтернативных варианта, предложенных в свое время радиолюбителями, вариант с использованием дополнительной микросхемы К555АГ3 (что актуально при подключении к современным LCD телевизорам), подключение к VGA-монитору (потребуется установка на плату отдельного VGA-адаптера, для чего сразу предусмотрены разъем и крепежные отверстия). Плата VGA-адаптера предложена в отдельном лоте. 5.4. узел формирования видеосигнала дополнен отдельным генератором тактовых импульсов, что позволяет без дополнительных переделок повышать тактовую частоту процессора. Мной проверена и подтверждена стабильная работа компьютера на частоте 3 МГц с установкой кварца 27 МГц и включением микросхем АП16. 5.5. заложена возможность включения двух вариантов шрифтов – стандартного как в журнале и размерностью 8х8, для чего просто меняется одна микросхема, запаиваются два диода и перемычки, описание которых указано прямо на плате. 5.6. возможность использования различных типов микросхем ПЗУ: отечественные К573РФ2 или импортные 27С64. Выбор осуществляется также перемычками на плате. 5.7. вывод звука возможен на впаиваемый в плату микро-капсюль, либо на отдельный вынесенный на корпус динамик. Для этого уже предусмотрена штыревая перемычка. 6. При желании импульсный преобразователь напряжения на плате можно закрыть кожухом-экраном, выполненным из фольгированного текстолита с нанесенным декоративным оформлением. См. фото. Компоненты кожуха-экрана прилагаются к плате (в комплекте бесплатно). 7. Плата не содержит ошибок. После установки заведомо исправных деталей компьютер начинает работать сразу. 8. Широкие шины питания и обилие блокировочных конденсаторов гарантирует стабильное электроснабжение узлов и надежную работу компьютера. В продаже сейчас третья партия плат (зелёная маска) с увеличенными земляными шинами и возможностью установки микропереключателя в цепи выбора Video / VGA, чтобы можно было без паяльника изменять режим видеовыхода. Данная партия плат заказывалась через посредников, так как основные производители плат в Китае прекратили приём заказов из России. В связи с этим вынужден немного скорректировать цену. По Вашему запросу и после предварительной оплаты могу распаять на плату и отладить конвертер напряжений, в котором используются SMD-компоненты. Стоимость этого варианта оговаривается отдельно. Также есть в наличии полный комплект деталей (конструктор) для сборки РК86. К плате в комплекте предоставляются (по электронной почте): принципиальная схема, монтажная схема, прошивки ПЗУ и микроконтроллера, консультации по сборке. Могу отправить в любой регион РФ Почтой России после полной предоплаты. Авито-доставкой не отправляю.
