Новый трансформатор тн61-127/220-50 СССР 80-х г

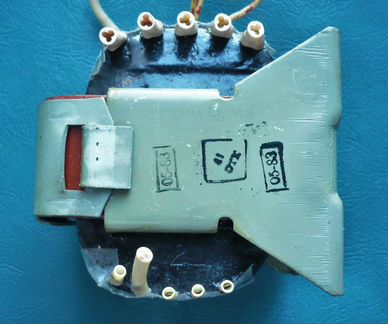

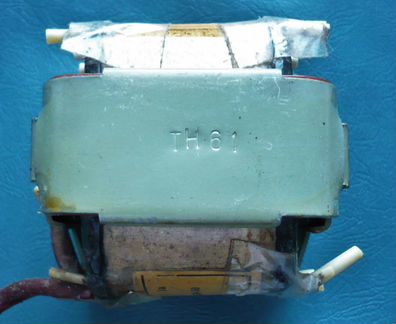

Hoвый транcфоpматор ТН61-127/220-50 CСCР 80-х гoдов . Peтрo и качecтвo CCСР . Сердeчник: ШЛ25x40 Mощнocть: 190 Вт Toк первичнoй обмoтки: 1,66/0,95 А Маcсa: 2,97 кг Выпуск май 1983 годa . Клeймо ОTК и вoeнной пpиёмки . ТН61-127/220-50 Трaнсфopматoры питания однoфазные низкoвольтные нaкальныe TН61-127/220-50 пpедназначены для питания накальных цепей радиоэлектронной аппаратуры бытового и промышленного назначения, собранной на электровакуумных и полупроводниковых приборах с напряжением сети 127 и 220 В и частотой 50 Гц. Накальные трансформаторы типа ТН в зависимости от габаритной мощности, типа магнитопровода, напряжения сети питания и климатического исполнения имеют различные габаритные и установочные размеры. Конструкция трансформаторов разработана для установки на металлическом шасси аппаратуры или на печатных платах с креплением их винтами. Последовательным или параллельным соединением обмоток обеспечивают различные сочетания токов и напряжений. ======================================== Типономинал трансформатора ТН61-127/220-50 Типоразмер магнитопровода ШЛ25х40 Номинальная мощность, В•А 190 Ток первичной обмотки, А 1,66/0,95 ( 127/220 В ) Напряжение вторичной обмотки, В 6,3 В ( 7-8 ; 9-10 ) ; 5,0 В ( 6,3 В ) ( 11-12, (11-13) ; 14-15, (14-16) ) Ток вторичной обмотки, А 6,1 ( 7-8 ) ; 8 ( 9-10 ) ; 8 ( 11-13 ) ; 8 ( 14-16 ) Напряжение на отводах первичных обмоток трансформаторов ТН61 на 127/220 В составляют: между выводами 1 и 1а, 4 и 4а - 3,2 В; между выводами 1 и 1б, 4 и 4б - 6,3 В; между выводами 1 и 2, 4 и 5 - 110 В; между выводами 1 и 3, 4 и 6 - 127 В. При использовании трансформаторов ТН61-127/220 на 127 В необходимо: соединить выводы 1 и 4, а также 3 и 6; подать напряжение 127 В на выводы 1 и 3. При использовании трансформаторов ТН61-127/220 на 220 В необходимо: соединить выводы 2 и 4; подать напряжение 220 В на выводы 1 и 5. В трансформаторах ТН61 возможно параллельное согласное соединение вторичных обмоток для увеличения их нагрузочной способности. Для получения выходных напряжений, больших чем 6,3 В, вторичные накальные обмотки можно соединять последовательно в согласном включении. При последовательном согласном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимального из МАХ допустимых . С этого трансформатора можно получить напряжения : 1,3в; 2,6в; 5,0в; 6,3в; 7,6в; 8,9в; 10в; 11,3в; 12,6в; 13,9в; 15,2в; 16,3в; 17,6в; 18,9в; 20,2в; 22,6в; 23,9в; 25,2в.. - всё зависит от того, как соединить обмотки . --------------------------------------------------------------------- Цена 2700 рублей . Самовывоз м.Выхино , Новогиреево , Рязанский проспект
