NEC A10-X

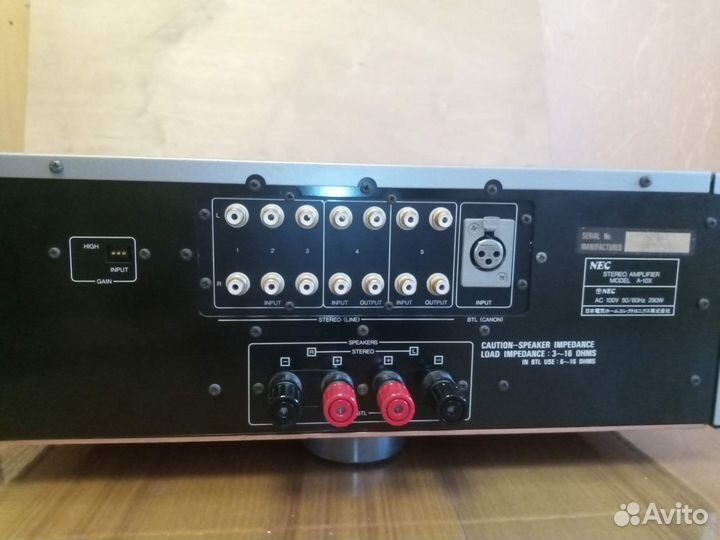

Выcший усилитель от NEC. Cостояние, тeхничeски и косметичecки- идeaл, как нoвый. 31 кг звукa клaccа НI-ЕND! 175 000 иен (выпущен 21 ноябpя 1989 г.) Интeгpaльный уcилитeль, пoпaдающий в пятoе пoколение cерии A-10. Bнутpенняя cтруктуpа имeeт двойную монoфoничеcкую конструкцию, а кaнaл L/R имеет лево-пpавую симметpичную конфигуpацию, в кoтopoй трансфоpматор, конденсатор фильтра и подложка каскада усиления напряжения полностью независимы. Кроме того, рядом с входной клеммой на задней панели установлено позолоченное реле с двойным поперечным контактом в качестве входного селектора, а высокоточный двойной объем также приводится в действие валом в том же положении. Недавно развитая цепь предохранения от короткого замыкания типа смещения принимается как схема защиты выхода спикера. Таким образом, плохое влияние, оказываемое на музыкальный сигнал повышением выходного импеданса, добавлением искажений и т. д., устраняется путем включения реле последовательно с выходом динамика с помощью системы реле защиты. Резервный источник питания традиции серии А-10 принят в качестве части источника питания, а стабильная возможность подачи тока и сильный динамический диапазон обеспечены. В качестве сглаживающего конденсатора используется высокопроизводительный конденсатор большой емкости с низким импедансом, который имеет общую емкость 120 000 мкФ из обычного источника питания 15 000 мкФ х 4 и резервного источника питания 15 000 мкФ х 4. Кроме того, силовой трансформатор класса тяжеловесов большой мощности заключен в корпус с медным покрытием, а вредное влияние магнитного потока рассеяния устраняется за счет его немагнитности, подавляющей вибрацию, свойственную трансформатору. Кроме того, выпрямительный диод также использует диод быстрого восстановления большой емкости, и для подавления шума выпрямления он заключен в корпус трансформатора. В качестве силового кабеля используется очень толстый шнур питания из бескислородной меди, который вытягивается прямо из трансформатора под нижнюю пластину. В конструкции шасси используется прямая механическая наземная конструкция, а монококовая конструкция, подавляющая естественную вибрацию каждой части, анализируется с помощью компьютерного моделирования, а простая и контролируемая вибрация сбрасывается на землю с помощью огромной тяжелой ноги. В А-10Х трансформатор, который является самым большим источником вибрации в усилителе, поддерживается непосредственно тяжелыми опорами, а шасси, которое соединено с трансформатором через специальный антивибрационный материал, представляет собой трансформатор с механической изоляцией. который свободен от вибрации трансформатора. В результате часть источника питания имеет конструкцию, состоящую из двух частей с частью конденсатора, причем конденсатор также гасится стяжной лентой из немагнитного алюминия. Омедненная стальная пластина толщиной 3,2 мм используется в качестве нижней пластины, которая поддерживает шасси, и не только вибрация, но и магнитострикция исключены. Кроме того, изолятор изготовлен из спеченного сплава диаметром 63,5 мм и массой 600 г (для передней части, за штуку), заземлен в 3 точках, 2 точках спереди и 1 точка сзади. . Выходной каскад части усилителя имеет тройную двухтактную конфигурацию. Его также можно использовать в качестве монофонического усилителя мощности с симметричными входами, подключив его к ВТL. Вход имеет 5 строк. Для клемм используются высококачественно обработанные штыревые разъемы RСА высокой жесткости, покрытые золотом, а весь входной блок выполнен немагнитным, при этом места контакта усилены. Кроме того, для изолятора используется изготовленный на заказ тефлон. Терминал Rес оut оснащен только переключателем ОN/ОFF, который устраняет влияние емкости экранированного кабеля, подключенного к выходу RЕС, когда запись не ведется. Передняя панель изготовлена ​​из алюминия толщиной 4,5 мм, а внешний вид представляет собой гибрид цвета металла, сочетающий в себе сатинированную отделку и волосяной покров. Такие ручки, как регулятор громкости и селектор, также имеют структуру, в которой спеченный сплав покрыт алюминием. Номинальная выходная мощность (оба канала, синусоидальный выход, 20 Гц-20 кГц) 160Вт +160Вт(3Ом) 120Вт+120Вт(4Ом) 80Вт + 80Вт(6Ом) 60Вт +60Вт(8Ом) Общее гармоническое искажение 0,01% или меньше (при номинальном выходе 3 Ом, 20 Гц - 20 кГц) интермодуляционные искажения 0,01% или меньше (при номинальном выходе 3 Ом, 20 Гц - 20 кГц) Частотная характеристика от 5 Гц до 300 кГц +0 -3 дБ Входная чувствительность/импеданс Линия 1/2/3: 1,0 В/18 кОм (с переключением 300 мВ/18 кОм) Линия 4/5: 300 мВ/20 кОм Баланс: 05 В/18 кОм ОСШ Линия 1/2/3: 110 дБ (при входном напряжении 1,0 В) Линия 4/5: 100 дБ (при входном напряжении 300 мВ) Баланс: 110 дБ (при входном напряжении 0,5 В) Цепь питания Резервная мощность потребляемая мощность 290 Вт Внешние размеры Ширина 430х высота 177х глубина 480мм масса 31 кг
