Мобильный асфальтобетонный завод

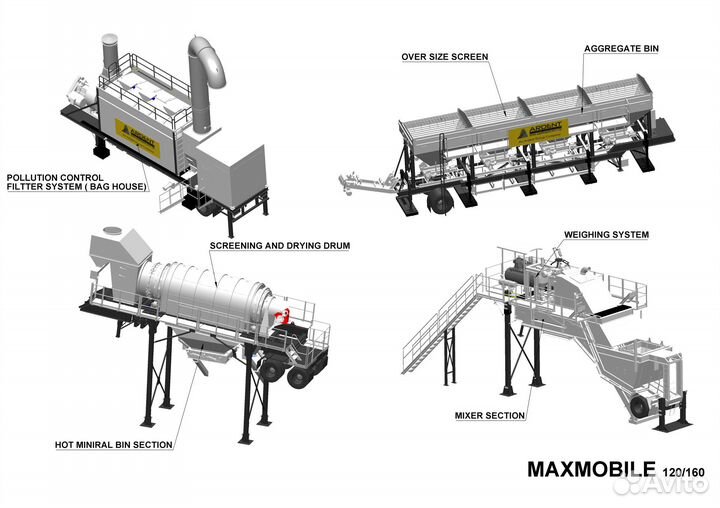

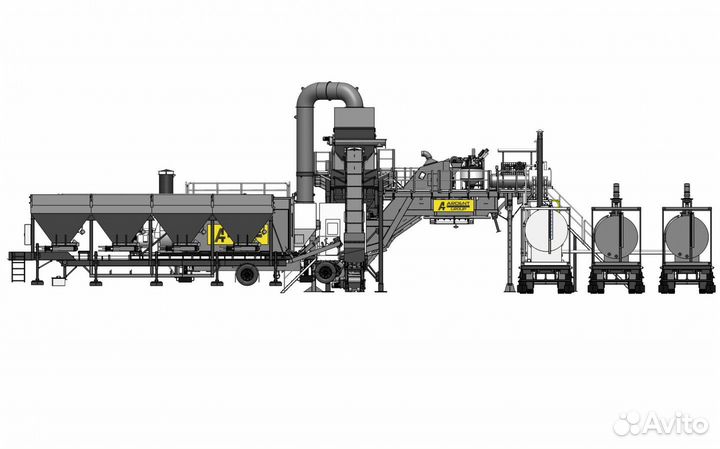

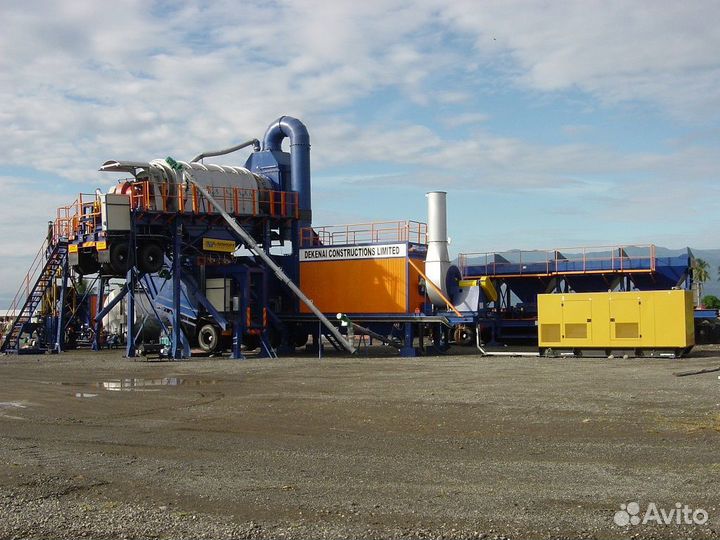

Продаётся новая асфальтосмесительная мобильная установка ARDENT MAXMOBILE 160 производительностью 160 т/ч. Вся установка полностью смонтирована на шасси, включая силос минерального порошка. Подробное описание по емайл. Компоненты асфальтосмесительной установки 1.0 МОБИЛЬНАЯ СИСТЕМА ПРЕДВАРИТЕЛЬНОГО ДОЗИРОВАНИЯ (Бункера и сборный конвейер установлены на одной мобильной структуре) 1.1 5 бункеров 3 бункера инертных материалов 2 бункер для песка, с внешним электрическим вибратором Объём каждого = 5 x 7,5 м3 Производительность питающего конвейера = 80 т/ч Ширина питающего конвейера = 500 мм Приводной двигатель = 1.5 кВт для бункеров инертных материалов, 2.2 кВт для бункера песка, частотно управляемые моторы 1.2 Сборный конвейер Макс. производительность = 160 т/час Ширина конвейера = 600 мм Приводной двигатель = 5.5 кВт, установленный на валу o Ленточный конвейер, установленный на валу мотор-редуктор для минимального технического обслуживания. 2.0 ПОДАЮЩИЙ КОНВЕЙЕР (Подающий конвейер смонтирован вместе с мобильным предварительным питателем) 2.1 Подающий конвейер Макс. производительность = 160 т / час Ширина = 600 мм Длина = 10 м приблиз. Приводной двигатель = 9.2 кВт, с блокиратором обратного хода Угол наклона = 35 градусов o 3-х слойная конструкция резиновой ленты. o Резиновый головной шкив с фиксированной скоростью, мотор-редуктор установленный на валу для минимального технического обслуживания. 3.0 МОБИЛЬНЫЙ СУШИЛЬНО-ПРОСЕИВАЮЩИЙ БАРАБАН С ОТСЕКАМИ ГОРЯЧЕГО МАТЕРИАЛА (Сушильно-просеивающий барабан, горелка и отсеки минеральных материалов установлены на одну мобильную структуру, которая на может быть поднята на месте гидравлическими цилиндрами) 3.1 Просеивающий барабан и сушильное устройство Производительность = 160 т/час при 3% влажности Внешний диаметр барабана = 1,800 мм Длина барабана = 8,500 м Угол наклона = 4 градуса Число просеивающих сит = 5 просеивающих сит ДВОЙНЫЕ СИТА ПРОСЕИВАНИЯ Общая площадь просеивания = 64 м2 Приводной мотор = 11 кВт x 4 единицы, фрикционный привод 3.2 Горелка ECOFLAM с воздуходувкой Вид топлива = Дизель/ Газ Тепловая мощность = 1200 кг/ч Топливный насос = шестеренчатый насос закрытого типа Управление горелкой = Автоматическое Приводной двигатель = 5 кВт Мощность воздуходувки = 22 кВт o Подробности в ком. предложении 3.3 Отсеки горячих инертных материалов Общий объём = 18 тонн Количество = 5 отсеков Выгрузная заслонка = 5 x 2-ступенчатый пневмопривод o Подробности в ком. предложении 4.0 МОБИЛЬНЫЕ ВЕСЫ И МИКСЕР (Весы, компрессор и смеситель установлены на одну мобильную структуру и будут подняты на месте гидравлическими цилиндрами для прямой выгрузки в грузовик) 4.1.1 Весы инертных материалов Общий объём = 2000 кг Число тензодатчиков = 3 o Подробности в ком. предложении 4.1.2 Весы заполнителя Общий объём = 250 кг Число тензодатчиков = 3 o Подробности в ком. предложении 4.1.3 Весы битума Общий объём = 200 литров Насос = 4 кВт Число тензодатчиков = 1 o Подробности в ком. предложении 4.2 Скип система Подача в смеситель = 2 т ковш с направляющими Система привода лебедки = 30 кВт приводной мотор o Подробности в ком. предложении 4.3 Двухвальный смеситель Производительность = 2,000 кг на замес Средний цикл замеса = 45 секунд Приводной двигатель смесителя = 2 x 30 кВт o Подробности в ком. предложении к. 4.4 Пневматическая система Объём компрессора = 1250 литров /мин o Одноступенчатый, воздушного охлаждения, сверхмощный с воздушным ресивером. o Пневматический трубопровод с регулятором давления, сетчатыми фильтрами, запорными клапанами. o Трубы предварительно установлены в модуле. 5.0 МОБИЛЬНАЯ ФИЛЬТРОВАЛЬНАЯ УСТАНОВКА (Пылеуловительная система установлена на одну мобильную структуру вместе с кабиной управления) 5.1 Система пылеулавливания Тип = система очистки окружающего воздуха Площадь фильтра = 550 м2 Материал мешков = Nomex (400 грамм/м2) Рабочая температура < 220 градусов С Мощность вытяжного вентилятора = 52,500 м3/час включая автоматический демпфер Двигатель привода вытяжного = 75 кВт вентилятора Концентрация пыли < 20 мг/м3 в очищенном газе Бункер сбора пыли объёмом = 10 м3 o Подробности в ком. предложении 5.2 Шнеки заполнителя (транспортируются отдельно) Поперечно-винтовой конвейер (2 шт.) = 4.0 кВт Передаточный шнековый конвейер (1 шт.) = 7.5 кВт Дозирующий шнековый конвейер (1 шт.) = 7.5 кВт o Подробности в ком. предложении 5.3 Гидравлический блок питания подъёма установки Число цилиндров на модуль барабана = 4 Число цилиндров на модуль весов и смесителя = 4 Максимальная нагрузка на цилиндр = 10 т Скорость поршня (мм за 60 секунд) = 500 мм o Подробности в ком. предложении 6.0 ПЕРЕДВИЖНАЯ КОНТЕЙНЕРНАЯ КАБИНА УПРАВЛЕНИЯ (Кабина управления установлена на один мобильный модуль с фильтровальной установкой) 6.1 Кабина управления Размер контейнера = 4.5 x 2.3 x 2.5 м o Контейнер с тонированными стеклами со всех сторон. o Изолированный, пылезащищенный, с кондиционером. o Управление заводом встроено в распределительные шкафы. o Децентрализованные коммутационные панели. o Амортизационная площадка для поглощения вибраций. 6.2 Электрическая система Потребляемая мощность = 415 Вольт, 3 фазы, 50 Гц o В зависимости от страны эксплуатации, требования могут быть изменены. o Все органы управления заводом, компьютер, распределительные устройства и механизмы управления размещены в силовых и контрольных панелях. 6.3 Система контроля Система управления = компьютер на основе Pentium Ж/К монитор = 19” LCD Операционная систем = предустановленная система Windows Управляющая программа = предустановленная программа Ardent o Подробности в ком. предложении 7.0 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ДОКУМЕНТЫ 7.1 Техническая документация o Подробности в ком. предложении Дополнительное оборудование, включенное в поставку 8.0 СИСТЕМА ПОДАЧИ БИТУМА (Битумная емкость контейнерного типа) 8.1 Битумные емкость: количество 2 штуки Емкость каждой = 37,000 литров o Подробности в ком. предложении 8.2 Насос для перекачки битума (встроен в контейнер битумной емкости) Двигатель насоса = 7,5 кВт o Подробности в ком. предложении 9.0 Топливный бак & маслогрейная станция 9.1 Топливная емкость (может быть установлена на шасси) Емкость = 20,000 литров o Подробности в ком. предложении 9.2 Маслогрейка Производительность = 400000 Kcals/Hr Топливо = легкое топливо (дизель) / опционально газ Бак термасла = 1000 литров Устройство ограничения высокой температуры Контроль минимального заполнения емкости Сигнализация перепада давления Буферный топливный бак для легкого (дизель)/ тяжелого (мазут) топлива в комплекте с аксессуарами и перекачивающим насосом. 10.0 Мобильный горизонтальный силос привозного заполнителя o Силос привозного заполнителя объёмом 50 тон o Подробности в ком. предложении 10.0 Система подачи целлюлозы (ЩМА) 11.0 Комплект ЗИП
