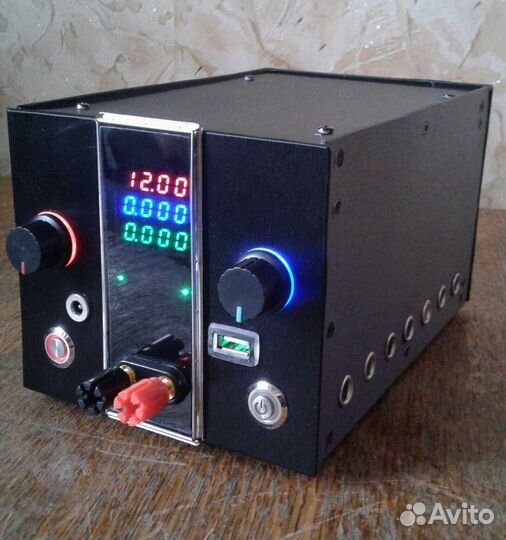

Лабораторный блок питания

Источником питания является понижающий трансформатор мощностью 250W с переменным напряжением на вторичной обмотки 19.5v . После выпрямителя (диодный мост КВРС 5010 и два электролитических конденсатора 4700мкф 50v) постоянное напряжение составило 25.4v. Собран понижающий dc-dc преобразователь на XL4016 Цифровой вольтметр,(красный ) амперметр,(синий) ваттметр (зелёный) высокоточный измеритель 0-100 в, 10 А, 1000 Вт, 0,28 дюйма Регулировка по напряжению выполняется многооборотным резистором и имеет подсветку (красный светодиод - напряжение и синий светодиод - ток ) Напряжение регулируется от 1.247 до 25.4 Вольт. Ток регулируется от 0 до 9 Ампер. ЛБП имеет : защиту от К/З. Ограничение и защиту по току ( красный светодиод). Защиту от переполюсовки при зарядке аккумуляторов ( белый светодиод и звуковой зуммер). ЛБП имеет на передней панели дополнительный выход 25 v (он НЕ РЕГУЛИРУЕТСЯ !!! ) для питания паяльника TS-100 или аналогичных или паяльных станций с постоянным напряжением питания до 24 v или для проведения ремонта или тестов маломощных источников ( до 5 Ампер) ЛБП имеет выход USB 5.2 Вольта ток нагрузки до 3А для зарядке всех типов гаджетов (при зарядке горит синий светодиод на передней панели). ЛБП может заряжать все типы аккумуляторов ( включая автомобильный). Подключение к бананам на передней панели. ЛБП и З/У имеет автоматическое включение дополнительного охлаждения ( вентилятора). При работе вентилятора горит жёлтый светодиод. Левый выключатель (кнопка) сетевое вкл. (красный светодиод). Правый выключатель (кнопка) выход на нагрузку ( синий светодиод). Комплект шнуров в наличии. Лбп и З/У имеет размеры корпуса : 140мм 210мм 120мм. Вес 5.3 кг. Материал корпуса : листовое железо уголок и оргстекло .
