Лабораторный блок питания 24v 7A

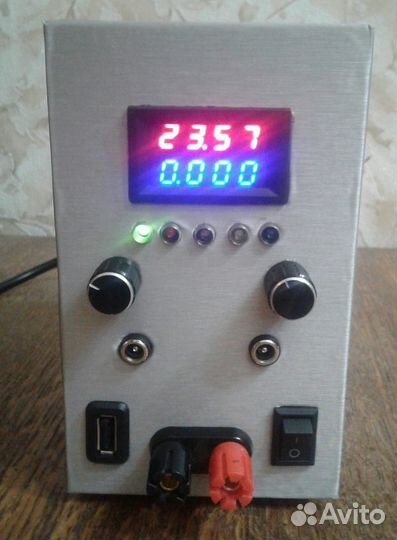

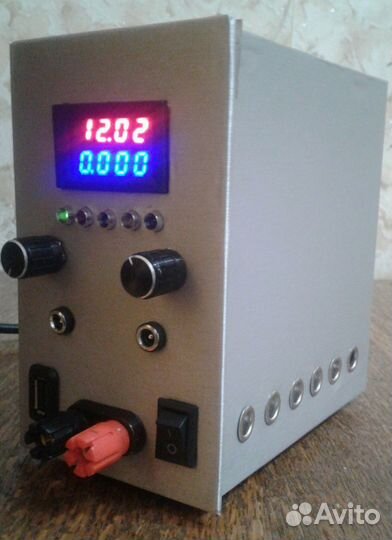

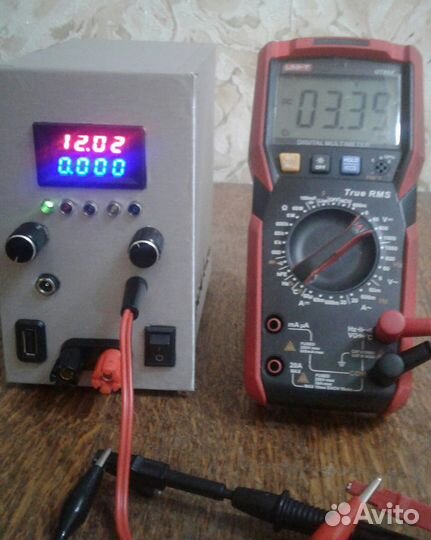

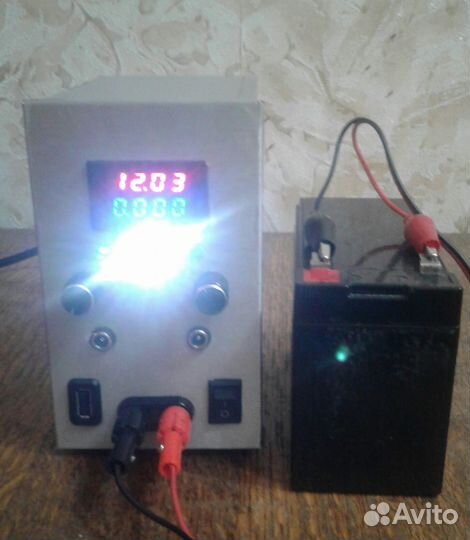

Лабораторный блок питания 23.5v 7А Доработанный компьютерный блок питания АТХ на базе шим контроллера KA7500 (TL494) Поставлен выпрямитель из четырёх диодов Шотток MBRF20100 и электролитического конденсатора 1000мкф50v на вторичную обмотку импульсного трансформатора бп . На выходе получилось 23.57 вольта постоянного напряжения. При этом сохранены все линии по напряжению ( 12 вольт 5.2 вольта и 3.3 вольта а так же минусовая линия 12в.) Сохранены все ограничения и защиты бп АТХ Поставлен понижающий dc преобразователь на микросхеме XL4016 Плавная регулировка напряжения производится многооборотным переменным резистором от 1.2 вольта до 23.5 вольта. Регулировка тока от 0 до 7 Ампер ЛБП имеет защиту от КЗ Защиту от переполюсовки при зарядке аккумулятора (белый светодиод и звуковой зуммер) Ограничение по току ( красный светодиод) Имеет дополнительный выход 12.7 вольт ( левое гнездо на передней панели ) для тестирования и ремонта бытовой техники или для паяльника с рабочим напряжением 12в. Имеет дополнительный выход на 3.3 вольта ( правое гнездо на передней панели) для тестирования и ремонта бытовой техники Имеет выход usb 5.2 вольта ток нагрузки до 3А для зарядке всех типов гаджетов Поставлен модуль автоматического включения вентилятора ( при работе горит жёлтый светодиод . Начало включения вентилятора можно отрегулировать подстроечным резистором на плате модуля.) ЛБП может заряжать все типы аккумуляторов ( включая автомобильный ) Сетевой выключатель находится на задней панели блока. Правый выключатель на передней панели - выход на нагрузку (синий светодиод) Корпус взят от компьютерного бп АТХ. Шнуры в комплекте.
