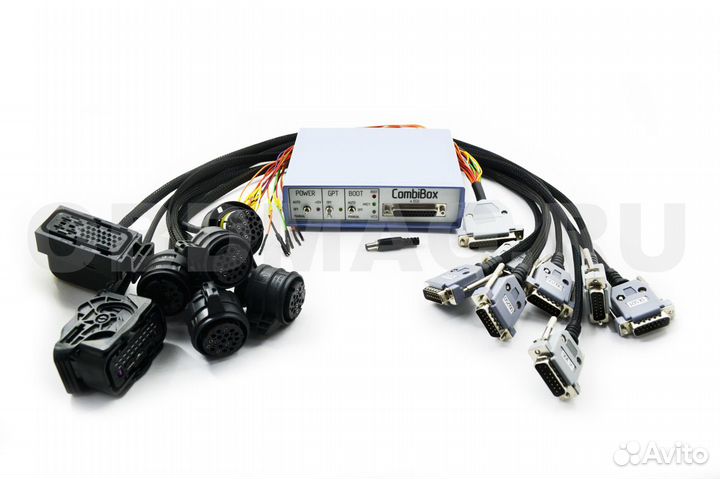

Комплект DSG кабелей PCMflash + Combibox PCMflash

Артикул: 779971-2 Назначение CombiBox предназначен для подключения блока управления к загрузчику PCMflash и адаптеру J2534 «на столе» и коммутации напряжений питания и формирования сигналов BOOT, CNF1. При использовании с адаптером Scanmatik 2 (PRO) прибор позволяет формировать сигналы GPT1, GPT2 необходимые для работы с модулями 53 и 71, а также с перспективными модулями. Питание Для работы CombiBox необходимо подать стабилизированное питание 12V. Ответная часть разъема входит в комплект поставки. Необходимо обратить внимание на соблюдение полярности при распайке кабеля питания. Неправильная подача питания НЕДОПУСТИМА и может привести к выходу CombiBox или подключенного к нему блока управления из строя. Для работы CombiBox и безопасного программирования блоков управления рекомендуется использовать регулируемые лабораторные источники питания с диапазоном регулировки напряжения до 30 вольт и с максимальным током не менее 3 ампер. Подключение На задней панели CombiBox расположены 2 разъема: 1. J2534 — разъем предназначен для подключения адаптера (Scanmatik 2 (PRO))Разъем имеет следующую схему подключения:1 — GPT2; 2 — GPT1; 4 — GND; 5 — GND; 6 — CAN-H; 7 — K-LINE; 12 - SELECT BOOT 14 — CAN-L; 15 — L–LINE; 16 — +12V. DC 12V — разъем предназначен для подключения питания. На лицевой панели прибора расположен разъем DB-15, предназначенный для подключения к ЭБУ при помощи универсального кабеля. Все линии кабеля имеют соответствующую маркировку для их правильного подключения.Разъем имеет следующую схему подключения:2 — Фиолетовый, VPP; 3 — Зелено-красный, GPT2; 4 — Голубой, CNF1; 5 — Красные, Power +12V; 7 — Белый, CAN-H; 9 — Оранжевые, Key +12V; 10 — Серый, BOOT; 11 — Черные, GND; 12 — Желто-оранжевый, GPT1; 14 — Желтый, K-Line; 15 — Зеленый, CAN-L. Органы управления Переключатель — «POWER», управление питанием. Прибор имеет три режима подачи питания на ЭБУ: — «OFF» выключено, позволяет снять все питающие и управляющие сигналы с разъема DB-15. — «ON» включено, подает питание на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики работы выключателя BOOT. — «AUTO» автоматическое управление, в данном режиме управление питанием производит загрузчик PCMflash. Переключатель «Boot SW», управление сигналом BOOT: — «OFF» выключено, позволяет снять все управляющие сигналы с разъёма DB-15; — «ON» включено, подтягивает BOOT к сигнальному минусу; — «AUTO» автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик PCMflash. Переключатель «CNF1», управление сигналом CNF1 (3,3 вольта): — «OFF» выключено, позволяет снять все управляющие сигналы с разъёма DB-15; — «ON» включено, подтягивает CNF1 к +3.3 вольтам; — «AUTO» автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик PCMflash. Прибор имеет встроенные токоограничивающие резисторы на сигнальных линиях: — «BOOT» — 1 кОм; — «CNF1» — 510 Ом; Нагрузка на шине «CAN» — 120 Ом. Индикаторы: — Светодиодный индикатор «Power IN» указывает наличие питающего напряжения; — Светодиодный индикатор «Power OUT» указывает наличие напряжения на ЭБУ; — Светодиодный индикатор «Boot ON» указывает наличие подтяжки сигнала BOOT; — Светодиодный индикатор «CNF1 ON» указывает наличие подтяжки сигнала CNF1. Комплект поставки — Адаптер CombiBox — Соединительный кабель — Штекер питания Гарантия На данный продукт распространяется стандартная гарантия 1 год. Комплект кабелей DSG (CVT) Комплект кабелей предназначенный для прямого подключения к мехатроникам роботизированных кпп (+вариаторы) концерна VAG. При помощи данного комплекта, совместно с ПО PCMFlash (58 модуль), можно осуществлять полный перенос данных с одного мехатроника в другой. Комплект состоит следующих кабелей: DQ200 DQ250 DQ500 VL300 VL381 DL501 DL382 (если Вы являетесь пользователем 58 модуля, то можно купить комплект кабелей или нужные Вам кабели по отдельности)
