Гайка с трапецеидальной резьбой

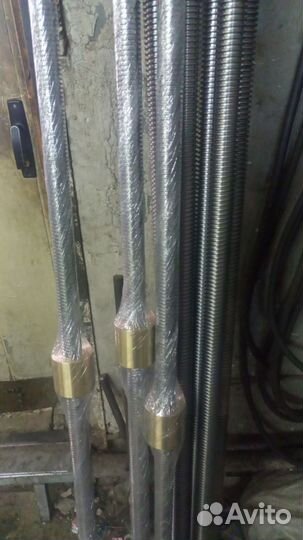

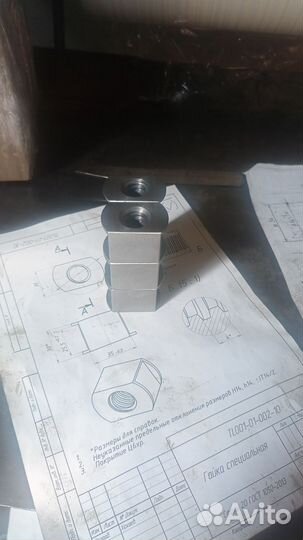

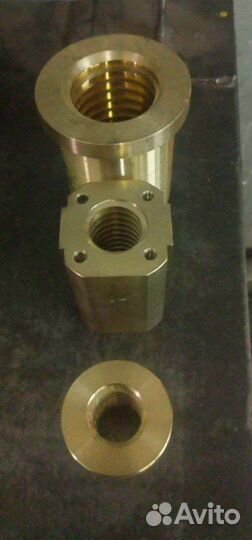

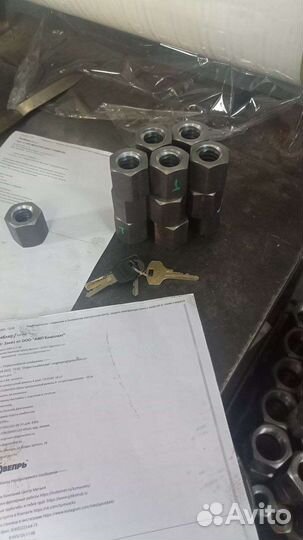

Гайки с трапецеидальным профилем резьбы используются в винтовых передачах, которые предназначены для преобразования вращения одного из элементов конструкции в поступательное движение другого. Они изготавливаются из алюминия, бронзы, чугуна или конструкционных сталей с высоким содержанием углерода и могут отличаться друг от друга по диаметру, шагу и углу наклона профиля. Классификация и особенности изготовления. Чаще всего трапецеидальная резьба имеет угол профиля α = 30°. Для червячных передач используются гайки под α = 40°. Кроме того, возможно изготовление деталей с углами 15 и 24°. Гайки могут быть однозаходными, если резьба нарезана одним витком, и многозаходными, если их несколько. Диаметр деталей при этом варьируется от 10 до 640 мм. Величина шага устанавливается ГОСТ 9481–81 (для однозаходных) или ГОСТ 24738-81 (для многозаходных) и может изменяться от 1,5 до 48 мм. Трапецеидальные гайки изготавливаются из заготовок, которые производятся методом штамповки, стальной катанки или нарезанием метчиком или протяжкой. Резьба нарезается на токарных станках, отрегулированных под нужный шаг и направление.
