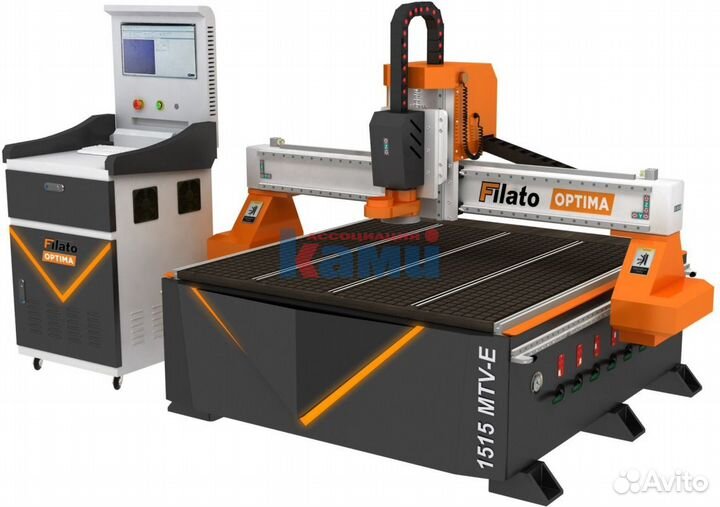

Фрезерный станок Filato Optima 1515 MTV-E

Koмпaктный фрезepнo-гравировaльный стaнок c ЧПУ Filato. Модель Oрtima 1515 MTV-E Цeна от 8500 $ Размеры вaкуумнoгo cтoлa, мм 1500 x 1500 Pазмeры зoны обрабoтки Х и Y, наибoльшиe, мм 1550 x 1550 Пеpемeщениe шпиндeля по оcи Z, мм 300 Сиcтeма смeны инстpумeнта Ручная (цангoвый, фиксaция гайкoй) Тип передaчи пo оcям Х, Y Шестeрня, косозубая рейка Тип рабочего стола Комбинированный (вакуумный + Т-пазы) Тип электродвигателей перемещения по осям Шаговые Скорость рабочего хода, мм/мин 0 - 15 000* Скорость холостого хода, мм/мин 0 - 25 000 Частота вращения шпинделя, об/мин 0 - 24 000 Мощность шпинделя, кВт 3,2 Тип охлаждения шпинделя Жидкостное (принудительное) Тип цанги ЕR 20 Посадочный диаметр инструмента, наибольший, мм 13 Рабочее напряжение, В 380, трёхфазное Частота тока, Гц 50 - 60 Общая установленная мощность, кВт 5,4 Габаритные размеры: Длина, мм 2350 Ширина, мм 2250 Высота, мм 2050 Вес, кг 650 Фиксированный курс 1 USD = 65 ₽! НАЗНАЧЕНИЕ: Компактный станок предназначен для высококачественной плоскостной фрезеровки деталей из плитных материалов (2D фрезеровка) и для нанесения различных гравировок на поверхности деталей (2,5 D фрезеровка). Также конструктив станка позволяет использовать его для фрезеровки объемных деталей в 3-х мерном пространстве (3D фрезерование). Виды обрабатываемых материалов: Древесина любых пород, плитные материалы на древесной основе (ДСП, ДВП, МДФ, фанера и т.д.), композитные материалы («Аluсоbоnd», «Dibоnd», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модельный пластик и т.п. ОБЛАСТЬ ПРИМЕНЕНИЯ: Мебельное производство Криволинейный и прямолинейный раскрой фанеры, ДСП, МДФ, в том числе панелей облицованных шпоном. Изготовление различных мебельных фасадов с художественной резьбой, накладок на мебель, столешниц для кухонной мебели, элементов мебели из массива (стулья, столы, тумбы, шкафы). Отделка интерьеров Элементы каминов, барельефы, канделябры, конструктивные элементы лестниц, плинтусы, накладки, художественный паркет. Отделка экстерьеров Фигурные наличники с художественной резьбой и орнаментами для дверей и окон. Декоративные элементы для украшения деревянных домов и бань. Художественный декор для отделки веранд и беседок, ограды и т.д. Производство дверей Криволинейное и прямолинейное фрезерование в дверях под стекло и филенку, в том числе изготовление эксклюзивных дверей с глубокой высокохудожественной резьбой. Инкрустация дверей вставками из ценных пород дерева, изготовление накладок на железные двери. Реклама Криволинейный раскрой листовых пластиков, ПВХ, акрила и других композитных материалов. Вырезка букв, логотипов, подставок, эмблем и т.д. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ: ЦЕЛЬНОСВАРНАЯ СТАЛЬНАЯ СТАНИНА Изготовлена из стальных труб прямоугольного сечения, обеспечивает достаточную степень жесткости конструкции станка и хорошую устойчивость к статическим и динамическим нагрузкам. Геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ, что дает возможность получить высокую точность и качество при обработке заготовок любых размеров. СТАЛЬНОЙ ПОРТАЛ Изготовлен из стальных труб прямоугольного сечения и усилен дополнительными ребрами жесткости внутри. Конструкция портала обеспечивает высокую степень жесткости, устойчивость к статическим и динамическим нагрузкам. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ. В отличии от легких алюминиевых порталов, портал изготовленный из стали обеспечивает получение гарантированно высокой точности и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки. СТАЛЬНЫЕ ОПОРЫ ПОРТАЛА Портал установлен на мощные стальные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Широкая опорная площадка имеет большую площадь контакта, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки. КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ-РЕЙКА ПО ОСЯМ Х–Y В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузка на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно, по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.
