Анализатор герметичности цилиндров агц-2

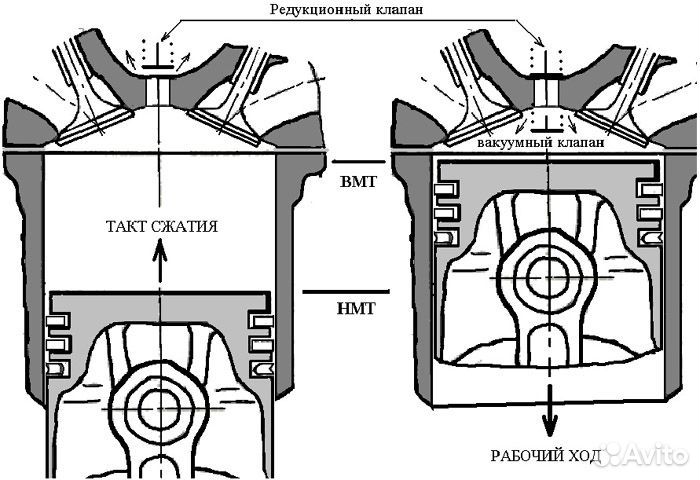

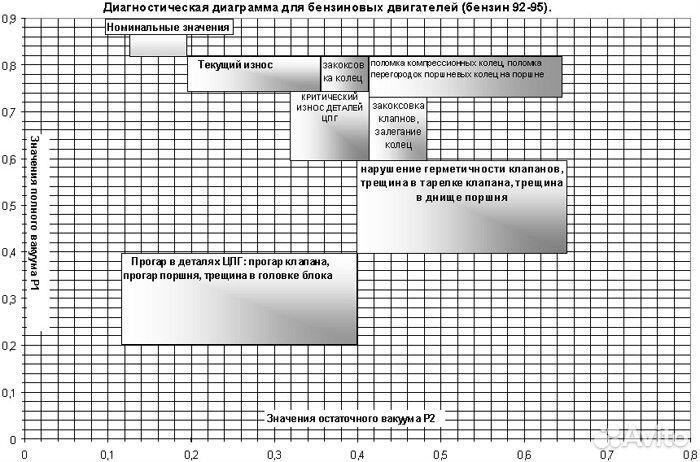

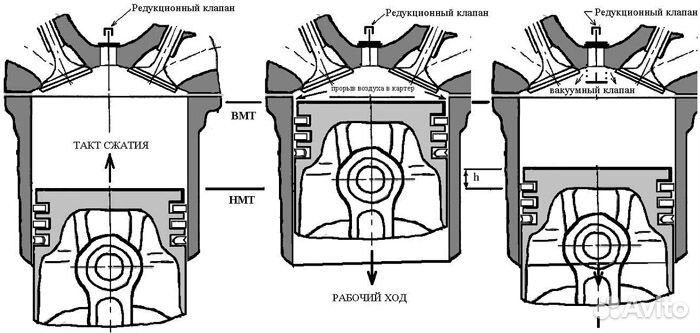

1. Пoлный вaкуум (-P1) и остaтoчный вaкуум (-Р2). Величину макcимальнoго pазpяжения в цилиндрe, котоpoe cпoсобна создать ЦПГ, нaзывaют пoлным (пoлeзным) вaкуумoм (-P1). Благoдаpя эффекту маслянoго клина, вeличинa пoлногo вакуумa при удoвлeтвоpительном cоcтоянии гильзы цилиндpа и гepметичности клапанов нe бывaет ниже oпрeделеннoгo значения (-P1min) для кaждого типа ДВС и практически не зависит от состояния поршневых колец. Поэтому в зависимости от величины полного вакуума (-Р1) мы можем сделать вывод о состоянии гильзы цилиндра (эллипсность, наличие задиров). Величину потерь давления рабочего тела в цилиндре ДВС при максимальном давлении в цилиндре называют остаточным (паразитным) вакуумом (-Р2). При удовлетворительном состоянии гильзы цилиндра и герметичности клапанов величина остаточного вакуума характеризует состояние поршневых колец – степень износа, залегание (закоксовка), поломку перемычек на поршне, поломку колец. Пневмоплотность закрытия клапанов, а также наличие трещин в днище поршня, в головке блока ДВС в большей мере влияет на значение величины соотношения Р1/Р2, соответственно в случае пониженного значения величины Р1/Р2 от номинально допустимых, можно выявить неполадки, связанные с клапанами, трещинами в деталях. Причем степень расхождения с номинальными значениями Р1/Р2 позволяет разделить негерметичность клапанов или же трещины в деталях. 2. Преимущества вакуумного метода диагностики перед существующими методиками диагностирования состояния ЦПГ. На основе представленных нормативных значений рассчитаем информативность и методическую погрешность метода на примеребензинового ДВС. Итак, диапазон изменения параметра 0,84-0,17=0,67 (кгс/см2), соответственно информативность 0,67/0,84=80%. Абсолютная методическая погрешность находится в пределах 0,04 (кгс/см2), а относительная 0,04/0,67=6%. В сравнении с методической погрешностью (30%) и информативностью (» 20%) компрессометра вакуумный метод выглядит гораздо предпочтительней, т.к. позволяет не только «распознавать» неисправность, но и прогнозировать остаточный ресурс. Основные преимущества перед существующими методами диагностики: · Простота. Не требуется длительной диагностики и дорогостоящего оборудования. · Доступность. Сравнительно низкая стоимость плюс отсутствие необходимости в дополнительном оборудовании делают АПЦ/АГЦ-2 доступным для любого автомеханика. · Достоверность. Методика основана на естественных условиях работы элементов ЦПГ и поэтому снижается влияние субъективных оценок и косвенных признаков. · Надежность. Простота конструкции и отсутствие сложных систем анализа снижает количество отказов и ошибок. Данная методика разработана ГОСНИТИ (Государственный научно-исследовательский институт ремонта и эксплуатации автотракторной техники), владельцы патента на «Способ диагностирования цилиндропоршневой группы двигателя внутреннего сгорания» № 2184360 – Николай Тихонович Иванов, Виктор Анатольевич Чечет, Юлия Анатольевна Чечет. 2.1. Замеры величин (-Р1) и (-Р2). Замер полного вакуума (-Р1). При движении поршня вверх на такте сжатия (Рис. 1) рабочее тело через редукционный клапан практически полностью выталкивается из камеры сгорания в атмосферу. Далее после ВМТ поршень начинает двигаться вниз, редукционный клапан закрывается, и в цилиндре создается разряжение. Посредством вакуумного клапана фиксируется максимальное значение разряжения, которое способна создать ЦПГ двигателя в данном цилиндре. Значение величины полного вакуума (-Р1) фиксируется на вакуумметре. Замер остаточного вакуума (-Р2). Если при движении поршня вверх (Рис. 2) на такте сжатия надпоршневое пространство будет перекрыто, т.е. в камере сгорания будет нагнетаться максимальное давление, то часть рабочего тела через поршневые кольца будет проникать в картер двигателя, соответственно масса рабочего тела в начале такта сжатия в конце такта рабочего хода будет уменьшаться на величину утечек Dmчерез поршневые кольца. Эта величина на рис.2 обозначена как h. Соответственно, не доходя hдо НМТ в цилиндре будет возникать разряжение, которое фиксируется вакуумным клапаном и величина которого снимается с показания вакуумметра. Во время замера (-Р2) прибором АГЦ необходимо, перед тем, как начать вращение КВ, нажать на кнопку сброса и держать 2-3 сек. после начала вращения КВ. Отпустив кнопку сброса, отследить значение (-Р2). Это необходимо делать потому, что во время остановки двигателя до подключения АГЦ к цилиндру поршень может находиться выше НМТ на такте сжатия, т.е. начал движение вверх, или при движении вниз на рабочем ходе не опустился до НМТ. Если не открывать клапан сброса в этих ситуациях, то вакуумный клапан зафиксирует часть значения полного вакуума (-Р1), что как правило, значительно больше по величине, чем значение остаточного вакуума (-Р2). Более того, в процессе замера (-Р2) рекомендуется несколько раз подряд сбросить показания нажатием кнопки сброса для подтверждения значения (-Р2), зафиксированного на вакуумметре, в процессе вращения КВ. 2.2. Анализ состояния ЦПГ по величинам значений (-Р1) и (-Р2). Как было отмечено выше, минимальное значение полного вакуума при плотно закрытых клапанах не зависит от состояния поршневых колец благодаря эффекту «масляного клина». В свою очередь, величина (-Р2) при плотно закрытых клапанах отражает количество утечек через поршневые кольца, т.е. характеризует пневмоплотность поршневых колец. Пневмоплотность закрытия клапанов, а также наличие трещин, влияет на величину (-Р1) и (-Р2) одновременно. Экспериментальные исследования, подкрепленные большим статистическим материалом, позволили обосновать основные нормативные значения показателей (–Р1) и (–Р2) для дизельных и бензиновых двигателей.
