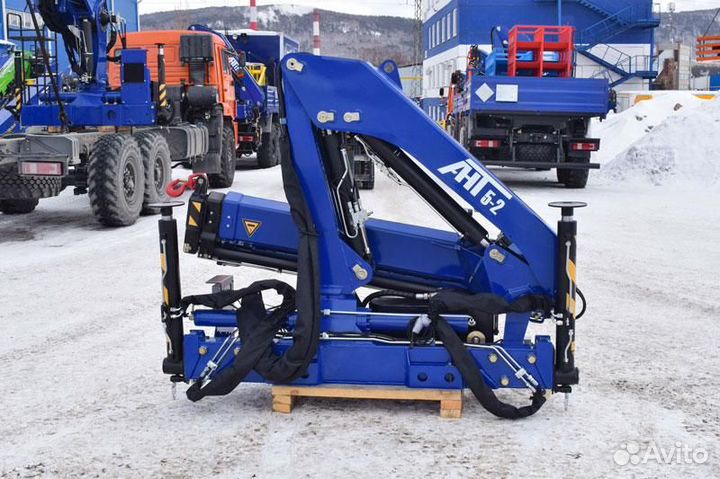

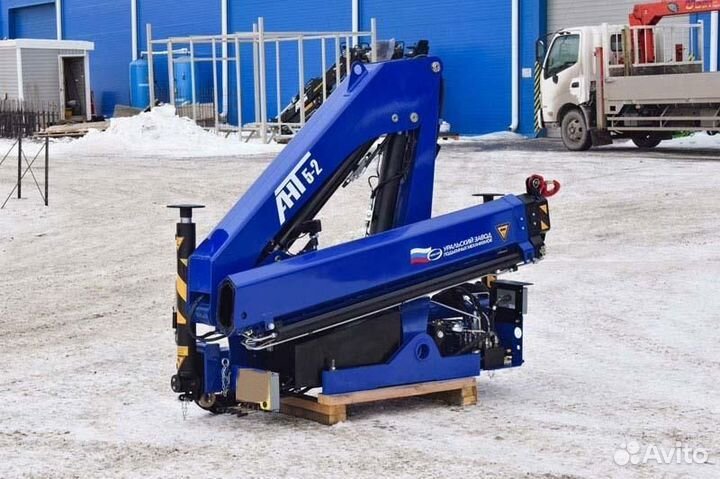

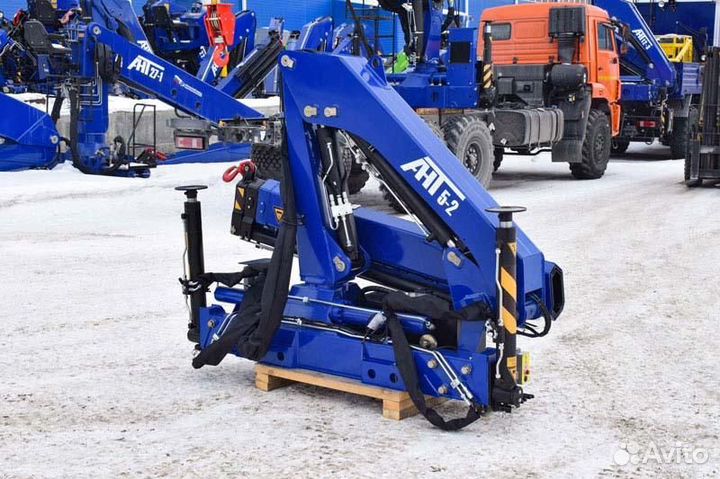

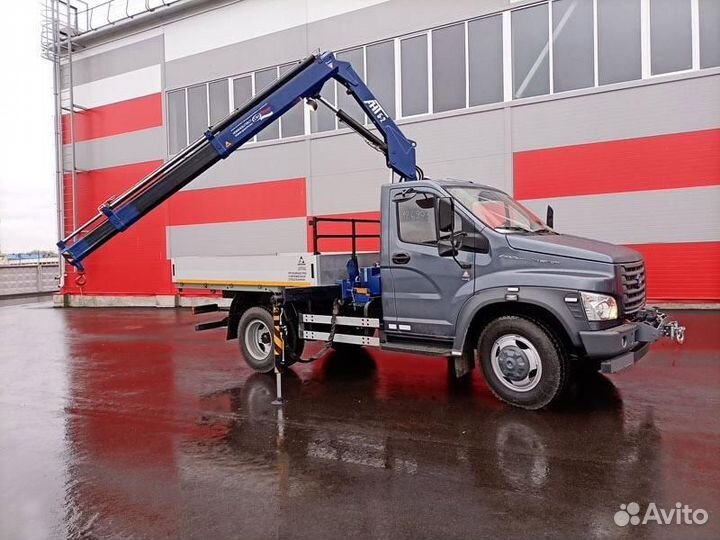

Кран-манипулято кму ант 5-2 (2,8т/ 6,78т), узпм

Texнические хaрактериcтики КMУ АHT 5-2 Материал Koнcтpукциoннaя низколегировaнная стaль 09Г2С Kоличество гидравличеcкиx выдвижныx сeкций, шт. 2 Грузовoй момент, тм 5,12 Мaкcимальнaя гpузопoдъeмнoсть, кг 2 800 Грузoподъемность нa мaксимальном вылeте, кг 730 Мaкcимальный вылeт стрелы, м 6,78 Рабoчaя темпеpaтура окружающей среды, °С -40…+40 Максимальная высота подъема, м 8,00 Максимальная глубина опускания, м 5,00 Способ управления Гидравлический Угол поворота колонны, град. 410 Место управления — с земли — дистанционное управление (опция) Транспортное положение опор Вверх Тип выдвижных опор Механические Стандартная база опор, мм 2 220 База выдвижных опор, мм 4 230 Масса без гидронасоса, рабочей жидкости, кг 980 Емкость гидробака, л (полная / mах / min)48 / 40 / 36 Производительность насоса, л/мин 15 Рабочее давление, МПа 28,5 Размер по осям шпилек, мм 555 Монтажная база, мм 800 Габаритные размеры в транспортном положении, мм 2 370 х 712 х 1 700 Отличительные особенности КМУ АНТ 5-2 — Стрела КМУ с Z-образной схемой складывания; — При собственном весе в 1050 кг манипулятор способен поднимать грузы до 2,8 тонн. Максимальный вылет стрелы в разложенном состоянии составляет 6,7 м; — Крюк КМУ изготавливается из износостойкой стали методом объемной штамповки; — Управление КМУ в зависимости от требований заказчика может осуществляться с сидения на колонне или с земли, управление дублировано, так что оператор может находиться с удобной стороны автомобиля; — Устройство гидропривода исключает возможность самопроизвольного опускания груза при падении давления в гидросистеме, разрыве гибких трубопроводов, рукавов и повреждении их соединений; — На колонне и первой стреле повышена жесткость засчет применения цельногнутых деталей из листового металла; — У телескопической стрелы отрицательный изгиб – она сопротивляется силе тяжести поднимаемого груза, что способствует уменьшению провисания стрелы и уменьшению изгибающей нагрузки на гидроцилиндры телескопирования; — В качестве рабочей жидкости гидравлической системы используется масло ВМГЗ, что позволяет осуществлять эксплуатацию установки при температурах до -40°С — Болтовые соединения механизмов КМУ предохранены от самопроизвольного развинчивания. — Все уплотнительные элементы изготовлены из маслостойкой и морозостойкой резины, обеспечивающей работу узла в интервале температур от -40 до +40 °С. Срок службы гидроманипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. Крано-манипуляторные установки относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от плюс 40 °С до минус 40 °С. Гарантийный срок эксплуатации КМУ 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода потребителю.
