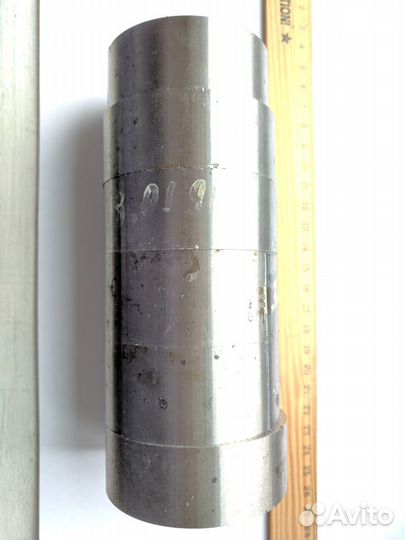

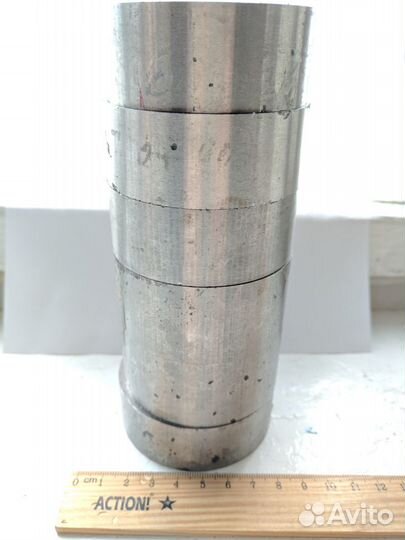

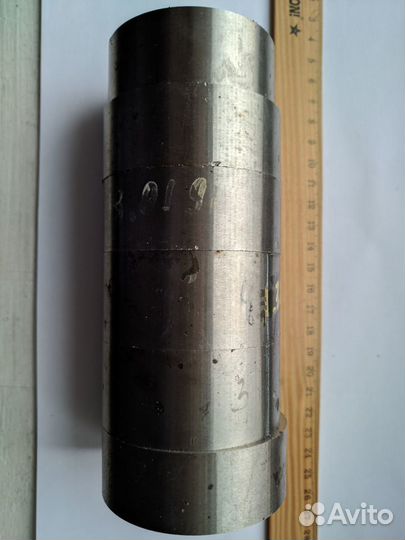

Магниты алнико

Редкие магниты альнико(alnico) или ЮНДК. У всех внутренний диаметр 25мм Первое значение - внешний диаметр в мм Второе - высота в мм Третье - вес в кг 1. 58, 32, 0.48 (1500) 2. 65, 27, 0.52 (1800) 3. 68, 32, 0.72 (2600) 4. 68, 27, 0.6 (2300) 5. 70, 27, 0.64 (2400) Магниты ЮНДК (AlNiCo) Изготавливаются основе сплава Al-Ni-Co-Fe. По сравнению с ферритовыми магнитами имеют гораздо большее значение индукции насыщения и, соответственно, остаточной индукции. Хотя коэрцитивная сила магнитов системы ЮНДК значительно меньше, чем у ферритов, магнитнная энергия их выше и произведение (ВН) макс достигает у лучших марок значений 60-70 кДж/м³. К преимуществам магнитов ЮНДК можно отнести высокую температурную стабильность в интервале температур до 550 °С. По сравнению с магнитами из SmCo магниты ЮНДК более дѐшевы. Изготавливаются магниты ЮНДК методом литья из расплава, основным компонентом которого является железо. При этом, если охлаждение расплава идет равномерно со всех сторон, то образуется равноосная кристаллическая структура,если охлаждение идет с одной стороны (литьѐ на охлаждаемую подложку) образуется столбчатая структура. Направленность структуры позволяет повысить индукцию насыщения в направлении роста кристаллов и ,соответственно, уровень магнитной энергии. Высококоэрцитивное состояние сплавов ЮНДК достигается специальной термообработкой отлитых изделий : нагревом до температуры 1210-1280 ˚С, последующим охлаждением с определѐнной скоростью до температуры 770 - 815 ˚С, выдержкой при этой температуре в магнитном поле напряжѐнностью 200 -280 кА/м для наведения магнитной анизотропии; дальнейшим охлаждением до температуры 600 - 670 ˚С и выдержкой при последней в течении 2-20 часов. Именно в этот период и происходит образование структуры с высокой коэрцитивной силой,так называемый спинодальный распад. Конкретные режимы охлаждения и отпуска зависят от состава сплава. Типичное содержание компонентов в сплавах с высокими магнитными свойствами изменяется в следующих пределах: Аl -7-10 %, Ni — 12 -15 %, Cu -3-4 %, Co -18 -40 %. Чем больше Со , тем выше индукция насыщения и магнитная энергия сплава. Добавка Ti от 2 до 8 % и Nb порядка 1% способствуют получению большей коэрцитивной силы.Добавка Si в количестве 0,5 -1 % обеспечивает изотропию магнитных свойств. Литые магниты из сплавов системы ЮНДК в силу относительно низкой коэрцитивной силы и высокой остаточной индукции целесообразно применять в магнитных системах с малыми зазорами и в конструкциях без особых требований в весу и габаритам. Советские магниты Магниты СССР Кольцевые магниты Ферритовые магниты Ниобиевые магниты Магниты из колонок Магниты из динамиков магниты альнико магниты алнико магниты AlNiCo Магниты ЮНДК
