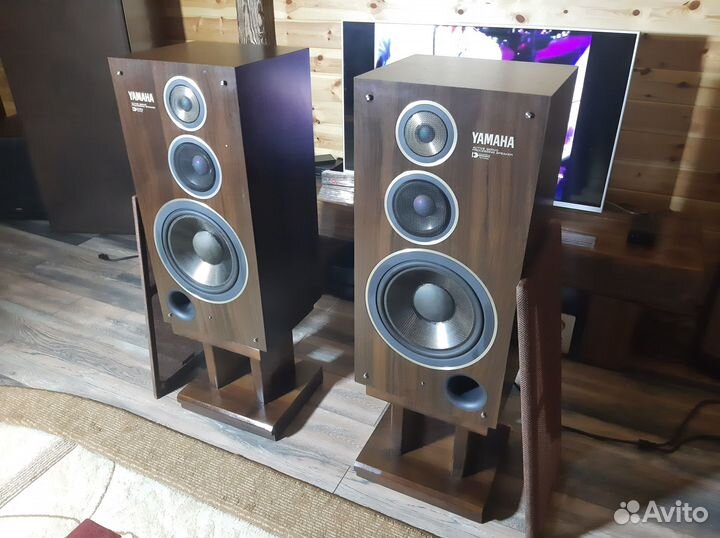

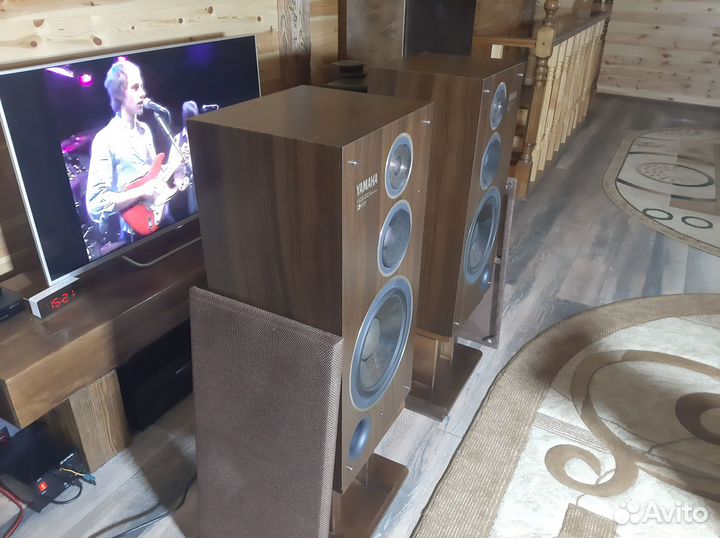

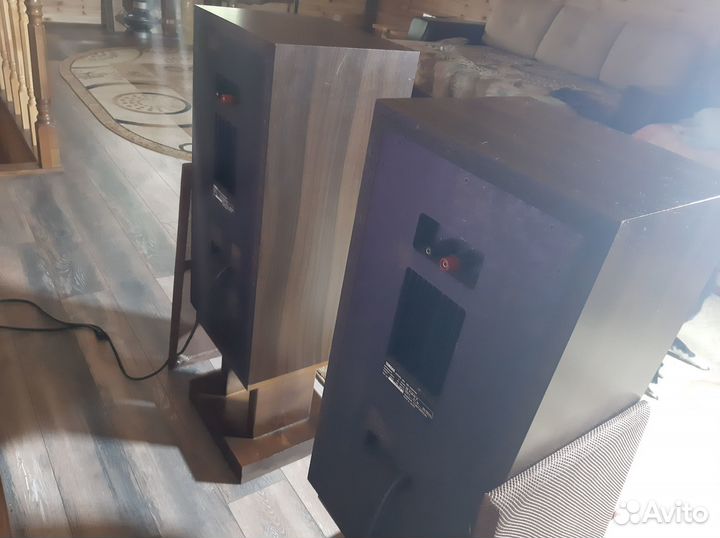

Yamaha NS-500YST с подставками

АКТИВНЫЙ ДИНАМИК С СЕРВОПРИВОДОМ Размеры Width 340x Height 700x Depth 337.5 mm Полоса частот воспроизведения от 22 Гц до 30 000 Гц частота разделения 250 Гц, 4000 Гц (12 дБ/октаву) Уровень выходного звукового давления 92 дБ/Вт/м Допустимый ввод 70 Вт Допустимый входной сигнал музыки 140 Вт Система YST предназначена для идеальной реализации фазоинверторной системы, но в фазоинверторной системе существует ограничение на низкочастотную вибрацию динамика из-за импеданса в звуковой катушке . Еще одним преимуществом метода YST является то, что схема, компенсирующая импеданс звуковой катушки (схема отрицательного сопротивления), обеспечивает линейный привод вплоть до сверхнизкого диапазона . В NS-500YST эта цепь с отрицательным сопротивлением была встроена в корпус динамика, и для ее управления была подключена вилка питания, обеспечивающая питание переменного тока 100 В. На первый взгляд NS-500YST выглядит как обычная 3-полосная акустическая система с фазоинвертором, но на самом деле это была 4-полосная акустическая система, включающая в себя воздушный низкочастотный динамик по методу YST NS -500YST оснащен системой низкочастотных динамиков YST, которая сочетает в себе низкочастотный и воздушный низкочастотный динамики , а также высокопроизводительный твитер с широким диапазоном высоких частот, предназначенный для достижения воспроизведения диапазона. Yamaha назвала это «вокальным полным диапазоном». Другими словами, NS-500YST представлял собой полнодиапазонную акустическую систему с супертвитером и супервуфером. Сквокер был оснащен недавно разработанным конусом калибра 12 см. Центральный колпачок из осажденного из паров бериллия помещен на диафрагму из чистой ткани из углеродного волокна, а само устройство имеет возможность широкополосного воспроизведения от 100 Гц до 20 кГц (-10 дБ) и, в частности, имеет идеальные характеристики в качестве сквокера, который практически плоский от 300Гц до 6кГц.Это было реализовано и с запасом перекрывало . Материал диафрагмы, чистый тканевый углерод, представляет собой материал, изготовленный путем точного переплетения чистого углеродного волокна, а арилатное волокно на задней стороне отформовано в форме цепной связи (цепной кривой) для достижения как высокой жесткости, так и легкого веса. Широкая полоса и плоские характеристики были реализованы за счет конструкции мощной магнитной цепи с двойным магнитом и длинной звуковой катушки. А за счет использования того же бериллия с напылением из паровой фазы, что и для твитера для центральной крышки, способность воспроизведения высоких частот была улучшена. Кроме того, такая композитная структура обеспечивает плавное звуковое соединение между НЧ-динамиком с перекрестным углеродным диффузором и твитером с бериллиевой диафрагмой . Твитер имеет куполообразную форму диаметром 3 см и имеет структуру, в которой бериллий напылен на титановую основу, мне это удалось. В сочетании с общим снижением веса, например, за счет использования алюминиевой звуковой катушки, которая напрямую соединена с диафрагмой, были достигнуты высокочастотные характеристики, которые значительно расширяются до 30 кГц. Шкаф изготовлен из ДСП высокой плотности, с перегородками толщиной 30 мм и другими деталями толщиной 25 мм, а также дополнительно усилен уголками, арматурными стержнями, перегородками для независимых камер для устройств среднего и высокого класса и т. Д. Я был. Кроме того, клеммы для динамиков были оснащены позолоченными клеммами, совместимыми с кабелями Monster.
