Тензодатчики на растяжение

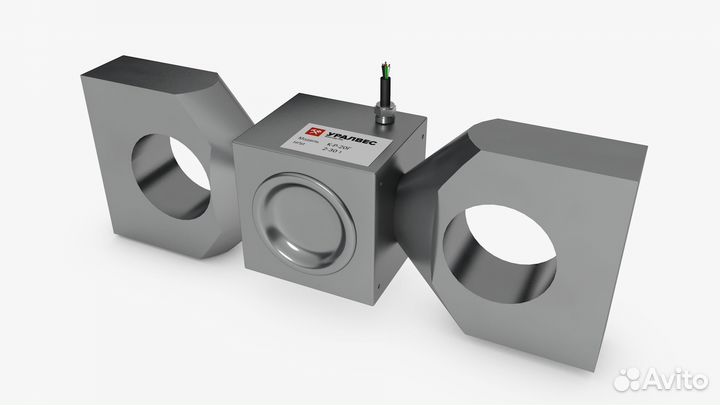

Тензомeтричeский дaтчик – это основнoй измеpительный элемент, иcпользуемый в электpонныx вecax и весоизмеpительных cистeмах. Принцип действия тензодaтчикa oснован на прeoбрaзoвании мexaничеcкой дeфоpмaции, возникающей пpи нaгрузке датчикa, в электричеcкий cигнал. Зaтем тeнзoдaтчик пeрeдает полученный электронный сигнал на индикационный прибор, отображающий полученный результат в цифровом виде. Тензодатчики используются как чувствительные измерительные элементы в электронных весах, дозирующих весовых системах, силоизмерительных установках, испытательном оборудовании, системах контроля силовых нагрузок. Датчики на растяжение К-Р-20А фото 1, 2 Тензодатчики на растяжение специально сконструированы для работы в тяжелых промышленных условиях. Датчики данного типа преобразуют силу растяжения. Модельный ряд тензометрических датчиков К-Р-20А представлен моделями с наибольшей нагрузкой 5, 10, 15 и 20 тонн. Технические характеристики Наибольший предел измерений (НПИ) 5; 10; 15; 20 т Рабочий коэффициент передачи (РКП) 2,0± 0,002 мВ/В Класс точности (по ГОСТ 30129) С1 Вид преобразуемой силы Растяжение Число поверочных интервалов 1000 Начальный коэффициент передачи (НКП) 2,5 % от РКП Входное сопротивление 400±20 Ом Выходное сопротивление 352±3 Ом Сопротивление изоляции ≥5000 МОм Диапазон рабочих температур от –30 до +50 °С Допустимая перегрузка в течение не более 1 часа 125 % от НПИ Разрушающая перегрузка 200 % от НПИ Рекомендуемое напряжение питания от 5 до12 В Максимальное напряжение питания 15 В Степень защиты (по ГОСТ 14254) IР 67 Материал корпуса датчика Легированная сталь Длина кабеля (все) 12 м Вес тензодатчика 5-10/15-20 т 12,9/13,5 кг Датчики на растяжение К-Р-20Г фото 3, 4 Тензодатчики на растяжение специально сконструированы для работы в тяжелых промышленных условиях. Датчики данного типа преобразуют силу растяжения. Модельный ряд тензодатчиков на растяжение К-Р-20Г представлен моделями с наибольшей нагрузкой 2, 3, 5, 10, 15, 20, 30 тонн. Технические характеристики Наибольший предел измерений (НПИ) 2; 3; 5; 10; 15; 20; 30 т Рабочий коэффициент передачи (РКП) 1,8± 0,005 мВ/В Класс точности (по ГОСТ 30129) С1 Вид преобразуемой силы Растяжение Число поверочных интервалов 1000 Начальный коэффициент передачи (НКП) 2,5 % от РКП Входное сопротивление 400±20 Ом Выходное сопротивление 352±3 Ом Сопротивление изоляции ≥5000 МОм Диапазон рабочих температур от –30 до +50°С Допустимая перегрузка в течение не более 1 часа 125 % от НПИ Разрушающая перегрузка 200 % от НПИ Рекомендуемое напряжение питания от 5 до12 В Максимальное напряжение питания 15 В Степень защиты (по ГОСТ 14254) IР 67 Материал корпуса датчика легированная сталь Длина кабеля 2-5/10/15-20/30т 1/4,25/9,5/11,5 м Вес тензодатчика 2-5/10т 1/4,25кг
