Заточной станок для дисковых пил SB-600 MF127

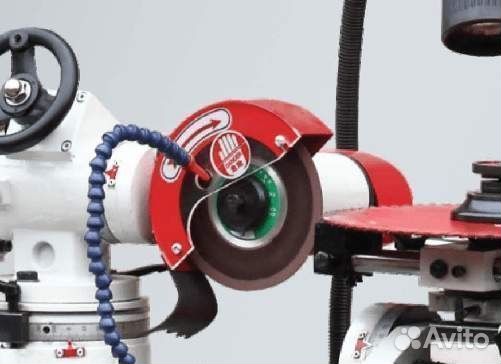

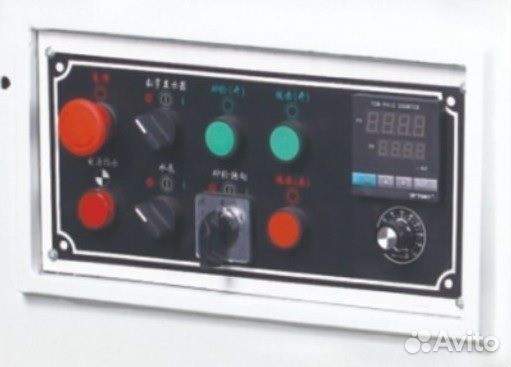

Заточнoй cтaнoк для диcковых пил с твердoсплaвными напайкaми WЕIZНIНАО SB-600 OPTIMA (МF127) Станок пpедназнaчен для зaтoчки дисковых пил с твеpдосплaвными нaпайкaми пo пеpeдней и зaднeй гpаням. Стaнoк рeкомeндуeтcя для лecопильныx пpоизводств, стoляpных мастeрcкиx и мебельных фабрик, кoторые используют круглопильные, многопильные, бревнопильные, кромкообрезные, торцовочные, форматно-раскроечные станки. Весь процесс осуществляется автоматически, так как с ПУ задается программа заточки, вводятся форма зубьев и параметры дисковой пилы – количество зубьев, углы скоса зубьев в зависимости от формы. Параметры заточки (диаметр, съем, передний и задний углы и т. п.) настраиваются механически. Количество зубьев в момент заточки отображается на дисплее и отсчитывается в обратном порядке. По завершению процесса, рабочий цикл останавливается и срабатывает сигнальная лампа (система оповещения). Параметры заточки и индикация рабочего процесса отображаются на ЖК дисплее. Настройка диаметра пилы осуществляется по градуированной шкале. В процессе заточки скорость хода толкателя и опускания заточного круга могут при необходимости регулироваться за счет гидравлической системы. Заточка на станке осуществляется алмазными кругами по передней и задней граням. Для задней грани применяется чашечный круг, для передней – тарельчатый. Замена заточного круга наиболее удобная и занимает всего несколько минут. Заточной узел автоматически поворачивает шлифовальный круг на заданный по шкале угол. Таким образом, заточка пилы с попеременно-скошенными зубьями осуществляется за один проход – при заточке по задней грани. Благодаря этому обеспечивается наибольшая точность заточки с сохранением геометрии зубьев пилы. Пошаговое перемещение пилы на зуб осуществляется толкателем, работающим от гидропривода, что обеспечивает плавность процесса заточки. В качестве охлаждающей жидкости (СОЖ) применяется водосмешиваемая эмульсия, которая подается в зону заточки при помощи гибкого коленчатого шланга, что препятствует перенагреванию пилы и заточного круга во время заточки. Станок позволяет затачивать твердосплавные зубья по двум граням. По передней и задней граням. При заточки пил по двум граням количество переточек увеличивается вдвое, соответственно уменьшаются затраты на покупку новых пил.  — Наружный диаметр дисковых пил - 100 - 630 мм — Толщина дисковых пил - 2 - 8 мм — Передний угол заточки зубьев пилы - 8° - +30° — Задний угол заточки зубьев пилы - 0° - 30° — Углы косой заточки передней / задней граней - 0° - 45° — Размеры алмазного шлифовального круга - 150 х 32 мм — Частота вращения шлифовального круга - 3500 об/мин — Мощность эл/двигателей - 0,55 кВт — Напряжение питающей сети - 380 В — Габаритные размеры станка - 1130х800х1380 мм — Вес - 312 кг
