Металлодетектор Surf-Master-Pi-Pro печатная плата

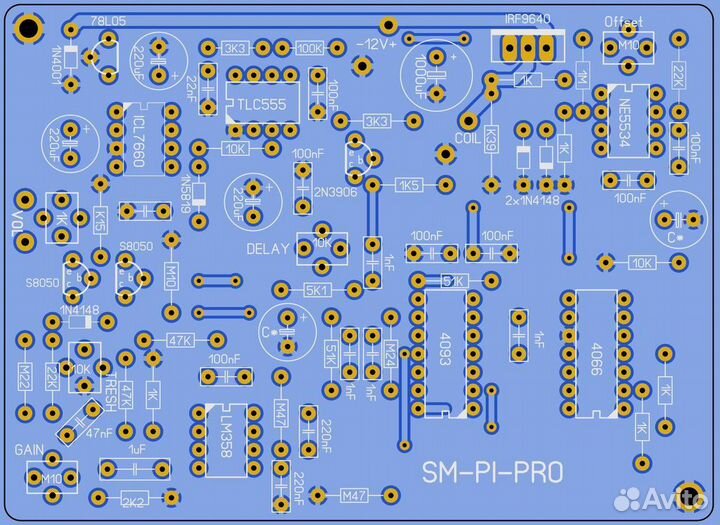

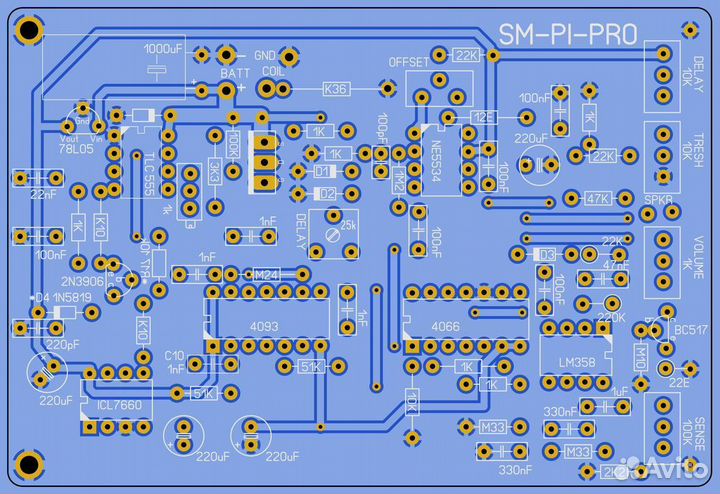

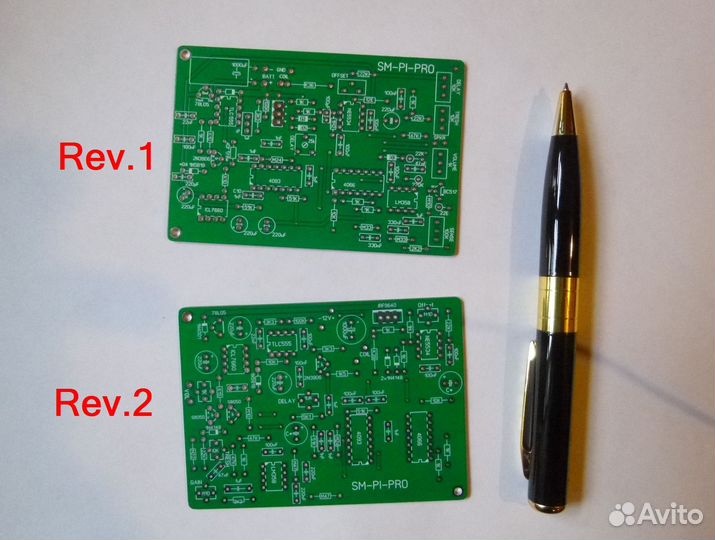

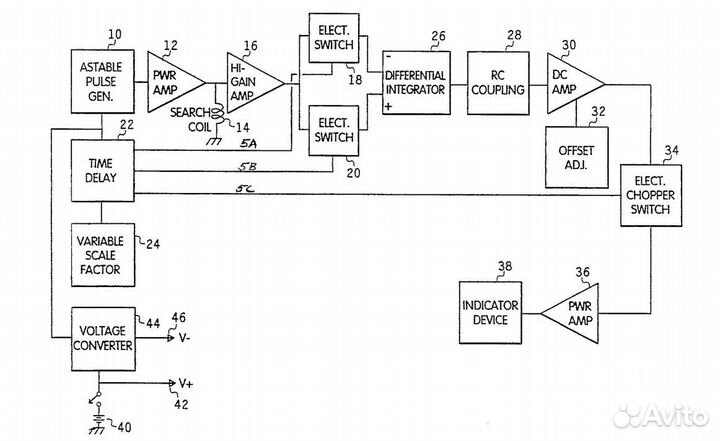

Двухсторонняя печатная плата промышленного изготовления с металлизацией всех отверстий, маской для защищённой пайки и использованием всей поверхности свободной от дорожек медной фольги в качестве "общего" провода для экранировки платы. На лицевой стороне платы указаны номиналы элементов, а на обратной стороне - их позиционные обозначения согласно принципиальной схеме. Плата изготовлена в 2-х вариантах. Размер платы: 72 х 98 х 1,2 мм (вариант 1) 68 х 99 х 1,2 мм (вариант 2) Фото: 1 - Собранная плата (вариант 1); 2 - Обе платы; 3 - Фотовид платы (вариант 1); 4 - Фотовид платы (вариант 2); 5 - Структурная схема из патента US005414411A; 6 - Принципиальная схема металлодетектора Surf Master Pi Pro. Схемотехника металлодетектора Surf Master Pi Pro построена на основании патента US005414411A. МД выполнен полностью на доступных дискретных элементах, без использования микроконтроллеров, цифровых дисплеев и т.п. При рекомендованных номиналах элементов, исправных деталей и отсутствии ошибок в монтаже, в настройке не нуждается (необходимо лишь выставить максимальную чувствительность подстроечником R10 "Offset"). Работает с простейшей моно-катушкой (как, нпр., в МД "Пират"). Не распаянная (!) печатная плата 1шт. Отправлю по предоплате (1 -2 шт.) в любой регион РФ (стоимость платы + 100р. за пересылку) или Авито-доставкой ПОЧТОЙ РОССИИ.
