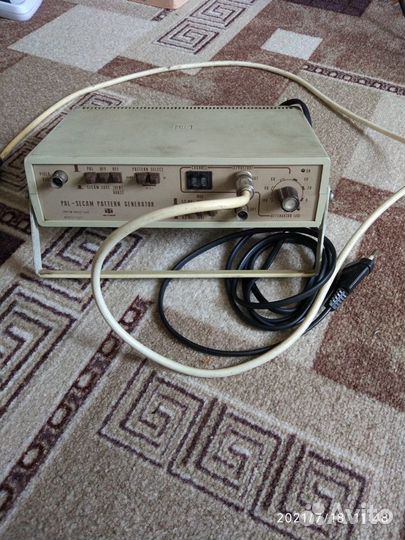

Генератор сигналов PAL-secam pattern

Телевизионный ГЕНЕРАТОР СИГНАЛОВ PAL-SECAM PATTERN GENERATOR TR-0836/T046 Венгрия. Генератор полных видео с аудио сигналов для настройки и ремонта телевизоров и видео техники. с фиксированными каналами ПЧ и от 1 до 99 с плавной регулировкой ВЧ выхода. Испытательные изображения: (нажимной кнопкой вперёд и назад по очереди переключаются). - шахматное изображение; - сетчатое изображение: 19 вертикальных линий (ширина 280 нс±20 нс), 15 горизонтальных линий (ширина 1 период активной строки); - сетчатое изображение с точками по растру: 10 вертикальных, 8 горизонтальных линий, по середине квадратиков с точками (ширина такая же, как и у сетчатых изображений); - по горизонтали и вертикали изображение полукадра: верхняя часть экрана чёрно-белая, нижняя часть экрана бело-чёрная (переходы по середине экрана); - белое поле: по всему экрану; - чёрное поле: по всему экрану; - изображение цветных полос горизонтального направления I (по убывающей яркости): 9 вертикальных цветных полос: белая-жёлтая-голубая-зелёная-пурпурная-красная-синяя-чёрная-белая, амплитуда цветов: 100 % белая, 75 % цветная полоса. - изображение цветных полос горизонтального направления II (по наибольшему скачку по частоте для системы SECAM и по наибольшему скачку по фазе для системы PAL): 9 вертикальных цветных полос: белая-синяя-жёлтая-голубая-красная-зелёная-пурпурная-чёрная-белая, амплитуда цветов: 100 % белая, 75 % цветная полоса.
