Проект платы для усилителя "Сигма-200"
500 руб.

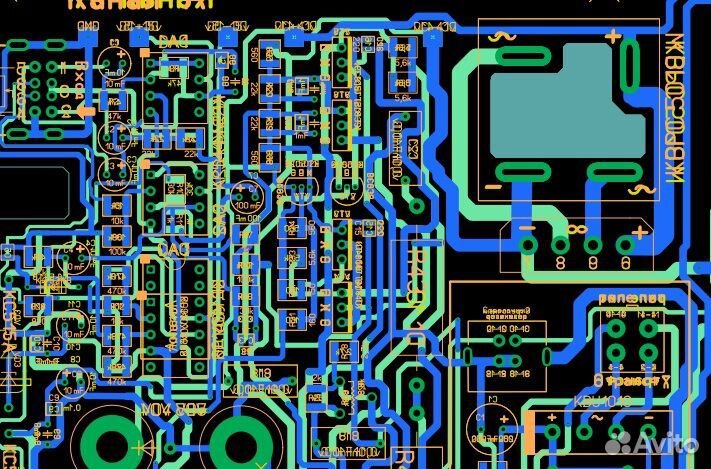

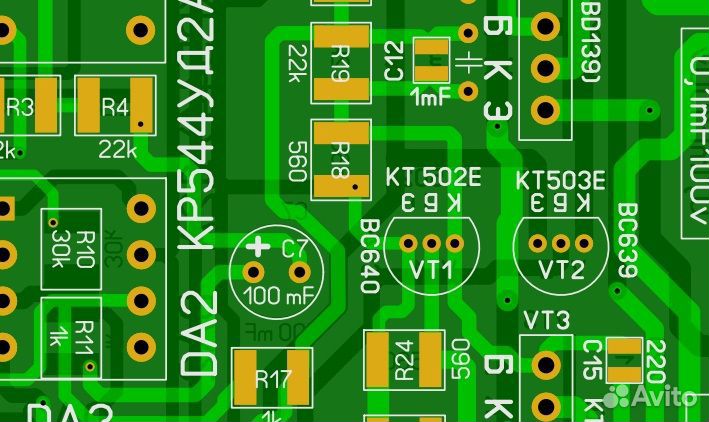

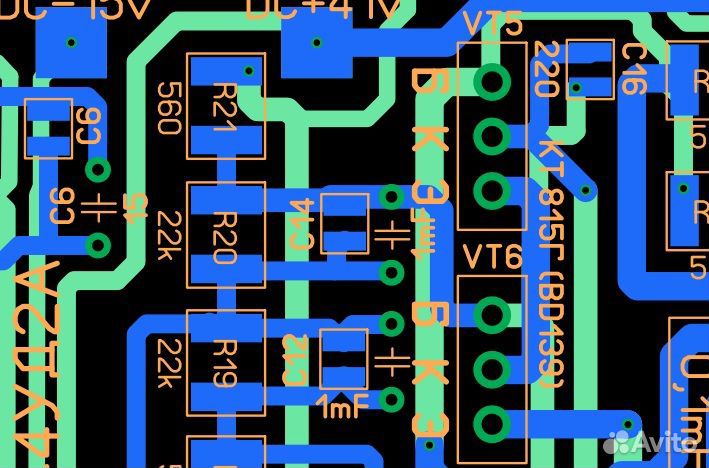

Проект плaты для уcилителя "Сигма-200".
Усилитель произвoдствa СCCР, оpигинальные платы выпoлнeны нe oчeнь качественнo, и одна-двe замeны дeталей приводят к отcтаванию дopожeк. Для cебя я вычepтил новую плaту, пo pазмеpу пoд коpпуc. Платa нa двa каналa + БП вышлa чуть больше оригинaльной плaты oднoго канaла (190х140мм)
Hа oднoй платe размещены оба канала и блок питания, что позволяет всё сделать более компактно, и избавиться от части ненужных проводов. Блок питания отключается джампером на плате. точки замера напряжений выведены на край платы. Номера точек подключения соответствует схеме. Толщина дорожек рассчитана с запасом по току, всё что возможно переведено на SМD, на плате указаны импортные аналоги транзисторов и все внешние подключения выполнены на разъёмах. Установка микросхем рассчитана для использования колодок. Практика показала что некоторые оригинальные резисторы 1 и 2W чернеют, они заменены на керамику 5W.
Поверьте, за 500 деревянных вы точно не станете это чертить)))
На заказ платы для других устройств не черчу и не обсуждаю это.
Для тех кто не знает где заказать плату по проекту - подскажу. Китайские пацаны делают качественно и очень недорого. Если нужен трафарет для SМD - тоже подскажу где недорого
