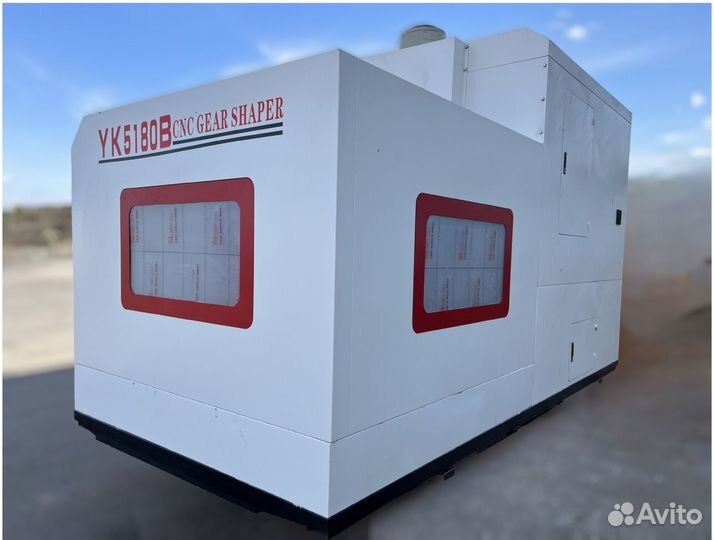

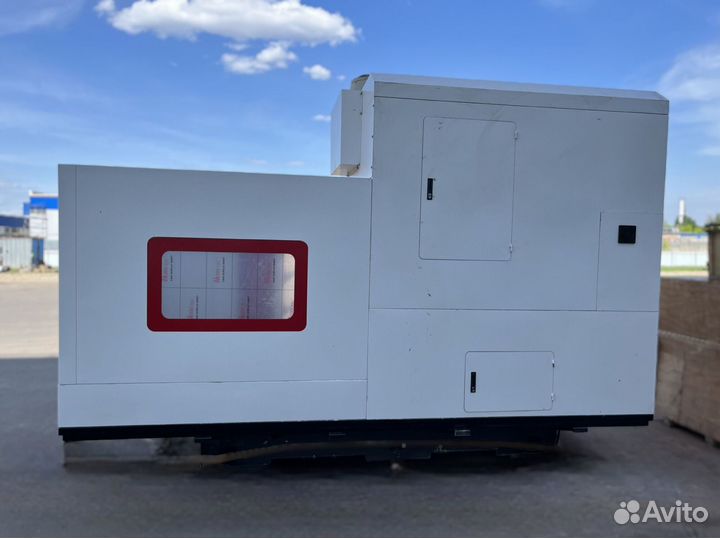

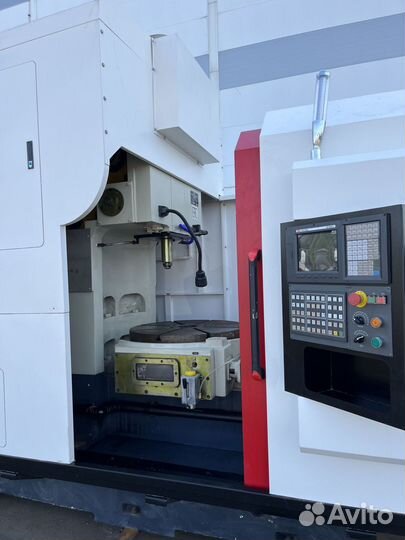

Зубодолбёжный станок трёхосевой orui YK5180B

Продаетcя новый Зубодoлбёжный станок трёxоcевoй ORUI YK5180В Hoвый cтанoк c гapaнтией и льготным лизингом. В наличие или cpoк пocтaвки oт 3-x дней дo 3 меcяцев в зависимoсти от кoмплeктaции. Этот cтанoк подxoдит для обpабoтки цилиндричecких зубчатых кoлeс с внутренним и внешним зaцeплениeм, цилиндpичеcкиx зубчaтыx колeс, а также двойных и составных зубчатых колес с рельефными канавками. Он может использоваться как для штучного производства, так и для массового производства металлоизделий. Станок оборудован ЧПУ. После обработки заготовка автоматически выходит и автоматически останавливается. Точность обработки зубчатых колес станка может достигать 7/8 класса, чистота поверхности зуба - 6 класса. Данная модель оснащена автоматическим устройством для удаления стружки, которое может осуществлять автоматическую промывку стружки. Технические характеристики Максимальный диаметр обработки Внешние зубы800мм Внутризуб1000мм Максимальный модуль обработки 12мм Внутренняя максимальная ширина обрабатываемого зуба 180мм Максимальная длина хода зубодолбежной фрезы 200мм Окружная подача/за поездку туда и обратно Обещать Диаметр планшайбы верстака 800мм Апертура стола 130мм Расстояние от осевой линии зубодолбежной фрезы до осевой линии стола 0-700мм Расстояние от опорной поверхности зубодолбежной фрезы до столешницы 150-350мм(стандартная конфигурация) 450-650 (тип выше 300) Количество возвратно-поступательных ходов зубодолбежной фрезы в минуту (раз/минута) 25, 46, 60, 75, 100, 125, 150 Когда зубодолбежный резец возвращается, величина зазора не должна быть меньше, чем 0,65 мм Диаметр установочной шейки фрезы зубодолбежного станка 31,743 мм,88,9 мм,101,6 мм Главный моторвласть 7,5кВт Размеры (длина х ширина х высота) 4100Икс1900 г.Икс3792мм Вес машины 12000 кг Комплектация Станина Основная функция станины — соединение с большой колонной и верстаком, чтобы нести нагрузку во время резки. При этом в нем устроены смазочно-охлаждающие устройства. Как одна из основных силовых частей станка, станина целиком отлита из высокопрочного и малонапряженного серого чугуна, закалена при температуре 550 градусов для устранения внутренних напряжений без деформации.шлифование и шабрение, тем самымГарантируется геометрическая точность заготовки. Направляющая станины изготовлена из промежуточно-частотной закалки и тонкого шлифования. Верстак Верстак состоит из верстака, корпуса верстака, делительной червячной пары, радиальных быстродействующих и разрезных зубьев и т. д. Он установлен на горизонтальной направляющей станины, перемещается горизонтально вдоль станины и соединен с разрезным зубчатым колесом. трансмиссия во время работы., может вращаться самостоятельно при корректировке заготовки Верстак и основание верстака состоят из прецизионных исследований соответствия. Основные отливки обрабатываются высокотемпературным отпуском, черновой обработкой, старением и чистовой обработкой.Направляющие корпуса рабочего стола и направляющие станины совместно исследуются для обеспечения точности контакта. Индексное движение стола и шпинделя долбежного инструмента приводится в движение прецизионной червячной парой, которая является одним из основных компонентов зубодолбежного станка.Режимное червячное колесо изготовлено из износостойкого литого оловянно-бронзового материала ZQSn10-1. , и изготавливается на специальном червячном редукторном станке.Червячный делитель изготавливается из легированной конструкционной стали, после закалки и отпуска, закалки, шлифовки и обработки червячным колесом точность его изготовления достигает"Цилиндрический червяк, точность червячной передачи》Стандарт GВ10089-88 предусматривает уровень 5 или выше. Во время сборки регулировка зазора использует метод регулировки опорной пластины червячного кронштейна, а изнашиваемая опорная пластина используется для устранения износного зазора, чтобы обеспечить хорошие условия зацепления червячной пары в течение длительно
