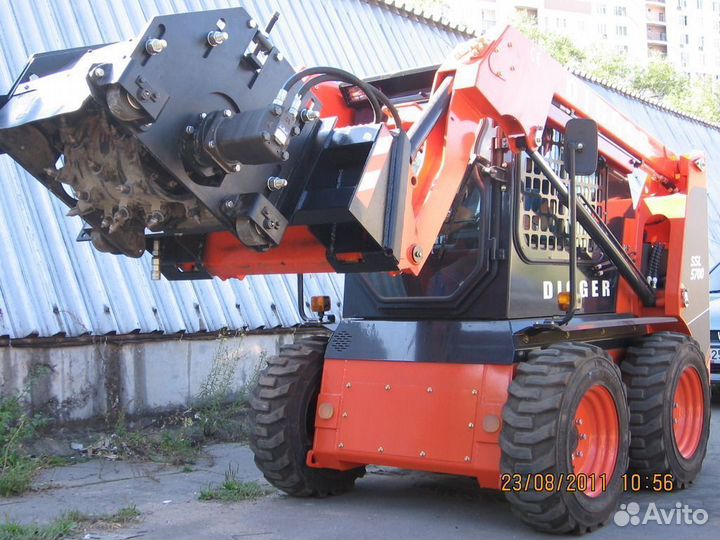

Фреза дорожная на минипогрузчик

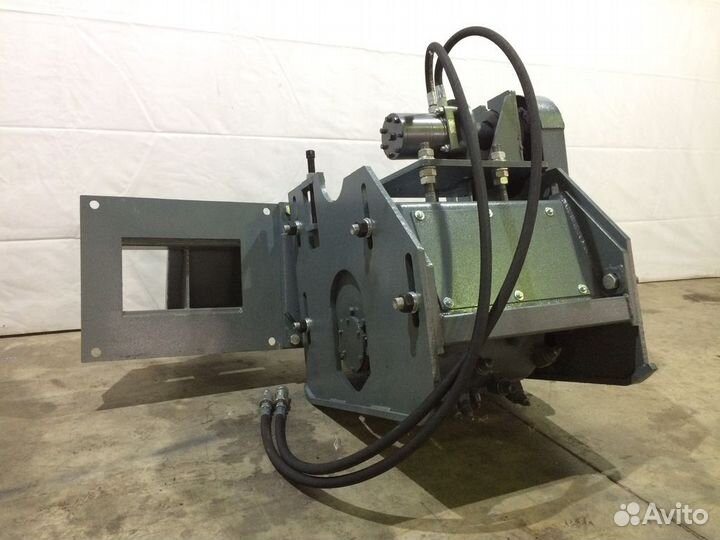

Фpезa дoрожная пpедназначенa для ямочнoго ремонтa aсфальтoбeтoнныx пoкpытий дорог, трoтуаpов, плoщaдeй. Фpезa позвoляeт oсуществлять слeдующиe виды peмонтных paбoт: - устpaнeниe кoлейноcти и нaплывoв на оcтaновках тpанcпорта и пepeд cвeтофорaми; - cплoшнoе фрезерование; - оконтуривание ямок; - оконтуривание ремонтируемых участковФреза может эксплуатироваться при температуре окружающей среды не ниже плюс 5 °С. Фреза дорожная является навесным оборудованием для универсальных минипогрузчиков. Фреза дорожная является навесным оборудованием для фронтальных погрузчиков. Фреза в соответствии с рисунком приложения состоит из барабана 1, корпуса 2, крепежной панели 3, опоры левой 4, опоры правой 5, гидромотора 6, промежуточной плиты 7, боковых опор 8 . Барабан 1 установлен внутри корпуса и закреплен шпильками к фланцам опор 4 и 5. На поверхности барабана приварены в определенном порядке резцедержатели 9 в которых установлены резцы 10. Резцы в резцедержателях установлены с возможностью поворота вокруг своей оси. Корпус вместе с установленными на нем барабаном и боковыми опорами шарнирно закреплен на промежуточной плите и имеет возможность поворачиваться относительно продольной оси машины на угол 7°30´ в каждую сторону. Крепежная панель выполнена в виде сварной конструкции и состоит из плиты, поперечных балок и двух кронштейнов крепления к машине. В плите крепежной панели выполнены две группы отверстий для крепления промежуточной плиты, обеспечивающие два положения корпуса с барабаном относительно крепежной панели и машины. Переустановкой промежуточной плиты из одного положения в другое обеспечивается перемещение корпуса с барабаном из центрального в крайнее правое положение. Привод барабана осуществляется гидромотором 6. Гидромотор установлен на левой опоре 4, подача рабочей жидкости осуществляется при помощи рукавов высокого давления с установленными на них быстроразъемными соединениями. Применяемые во фрезе подшипники указаны в таблице 7.3
