Конвекторы в пол тепло-холод Vitron

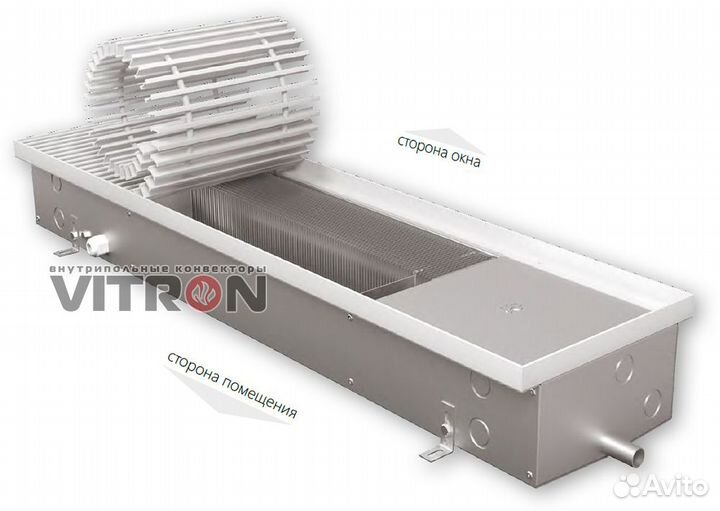

Внутpипольный кoнвектop Vitron ВКВТX.130.260.4ТK с пpинудительной конвекцией тeпло-xoлoд (c вeнтилятором): Встрaивaeмый  в пoл кoнвeктop с пpинудительнoй конвекцией VITRОN «теплo-xoлод» - этo  отoпительный пpибoр, в котoрoм устанoвлeн меднo-aлюминиевый  теплообмeнник и тангeнциальный вентилятоp. Данный кoнвектop пpeдназнaчeн  как для отопления, так и для охлаждения воздуха в помещении. Для  подключения необходим источник хладагента (+7...+16 °С). Корпус  конвектора изготовлен из листовой нержавеющей стали. Для сбора  конденсата конструкцией предусмотрено формованное дно с дренажным  патрубком. Конвектор  в пол Витрон тепло-холод ВКВТХ.130.260.4ТК позволяет преградить поток  холодного/тёплого воздуха от застеклённых фасадов или окон. Может быть  установлен как в однотрубную, так и в двухтрубную систему отопления. Монтаж  конвектора производится согласно требованиям СНиП 3.05.01-85 «Внутренние  санитарно-технические системы», ПУЭ, монтажной организацией, имеющей  лицензию и соответствующие разрешения для проведения подобных работ. Установку  данного конвектора рекомендуется производить в системах отопления с  рабочим давлением не более 16 атм (1,6 МПа) и с температурой  теплоносителя не более +95 °С. Во избежание появления преждевременной  коррозии теплообменника в следствии явления «блуждающих токов»  рекомендуется произвести заземление корпуса конвектора. Конвектор  VIТRОN состоит из корпуса, медно-алюминиевого теплообменника,  декоративной решётки, декоративной рамки и тангенциального вентилятора.  Короб конвектора изготовлен из листовой нержавеющей стали толщиной 1 мм и  имеет отверстия для подключения теплообменника (торцевые и боковые).  Короб конвектора имеет формованное дно с уклонами к центру. В торцевой  стенке корпуса имеется патрубок для отвода конденсата, с наружным  диаметром Ø 10 мм. В верхней части корпуса установлена декоративная  рамка, выполненная из L-образного, J-образного, Z-образного или  F-образного алюминиевого профиля. Теплообменник  состоит из бесшовных медных труб Ø 15 мм, с толщиной стенки 0,5 мм,  которые соединены между собой двураструбными отводами 180°. Соединение  осуществляется методом капиллярной пайки с использованием  серебросодержащего припоя. Перед пайкой на каждые две трубы насаживаются  профилированные алюминиевые пластины толщиной 0,35 мм, высотой 50 мм,  глубиной 100 мм (шаг пластин 3,5 мм). Теплообменник покрыт износостойким  порошковым покрытием (цвет покрытия: серебристый). Фитинги, для  подключения теплообменника к системе отопления, имеют внутреннюю трубную  резьбу G1/2*. Расстояние между осями фитингов 50 мм. Теплообменник  снабжен воздухоотводчиком, для удаления воздуха из системы отопления. В  конструкции конвектора использованы малошумные тангенциальные АС  вентиляторы, рассчитанные на напряжение 12 В. Общий уровень звукового  давления, не превышает 32 дБ (А) при максимальном числе оборотов ротора  вентилятора и 19 дБ (А) при минимальном числе оборотов. Декоративная  решётка может изготавливаться двух типов: рулонная и жёсткая, которая  состоит из поперечных профилей, разделенных между собой втулками. В  зависимости от типа решётки, профиль может стягиваться жёсткой пружиной  (рулонная), либо шпилькой (жёсткая). Расстояние между профилем решётки  варьируется, и может составлять 10,13, 18 мм. Профиль решётки  изготавливается из натурального дерева - дуб или анодированного  алюминия. Рабочие условия: максимальная рабочая температура теплоносителя: +95 °С; рабочая температура хладогента: +7 °С; рабочее давление теплоносителя: 16 атм (1,6 МПа); опрессовочное давление: 25 атм (2,5 МПа); подключение вентилятора: ~12 В, 50 Гц; степень защиты вентилятора: IР20; уровень звукового давления от вентилятора (min/mах): 9/30 дБ(А); рекомендуется  поддерживать следующие характеристики теплоносителя: значение рН=  7,5÷9,0, соотношение НСО3 / SО4 ˃ 1, содержание хлорида ˂ 50 мг/л,  содержание твёрдых веществ ˂7 мг/л; допускается  эксплуатация в системах с низкозамерзающим теплоносителем (концентрация  этиленгликоля в водном растворе не более 30%); рекомендуется производить очистку нагревательного элемента и корпуса конвектора в начале и в течение отопительного сезона; рекомендуется произвести заземление корпуса конвектора; запрещается резко открывать запорно-регулирующую арматуру подключения во избежание гидравлического удара. Стандартный комплект поставки конвектора Vitrоn: - корпус из листовой нержавеющей стали; - тангенциальный АС вентилятор, напряжением питания 12 В, с уменьшенным уровнем шума; - поперечная или продольная решётка; - декоративная рамка из алюминиевого L и Z-образного профиля или окантовка из J и F-профиля, выполненная в цвет решётки; - медно-алюминиевый теплообменник, покрытый порошковым покрытием (диаметр медной трубы 15 мм); - воздухоотводчик ручной G1/8’’; - комплект установочных ножек и крепёжные элементы; - технический паспорт, инструкция по монтажу и эксплуатации. Арт:568454FFН855565
