Схема тестер LCR TC-1 new v2.1 рус док

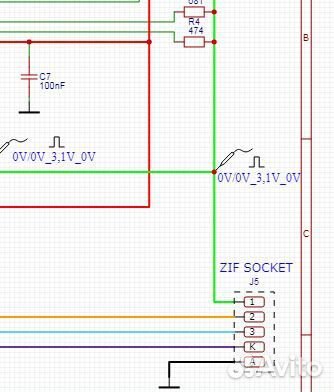

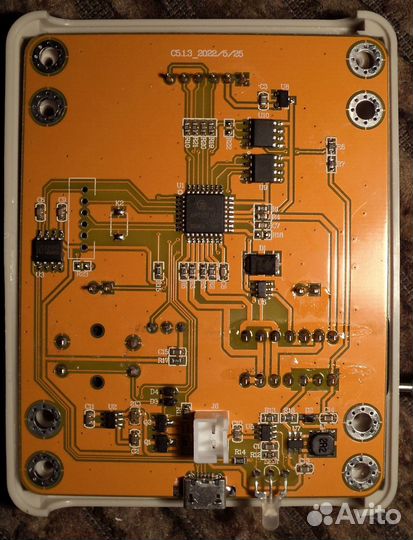

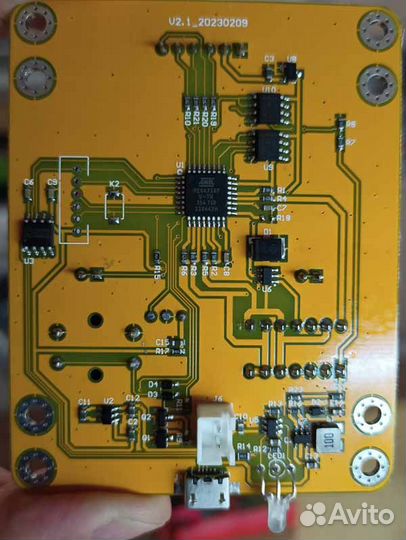

Схема тестера радиодеталей компонентов RLC TC-1 v2.1 (C5.1.3) реверс инжиниринг рус док APT32F172K8T6 (ATMel MEGA328P) Максимально полная схема универсального тестера электронных компонентов RLC TC-1 с платой новой ревизии v2.1 (C5.1.3) с микроконтроллером APT32F172K8T6 (иногда китайцы перелицовывают на ATmel MEGA328P, либо вообще затирают маркировку), без повышающего трансформатора. Чтобы идентифицировать вашу плату, сравнивайте фото, расположение компонентов, наличие лишних или отсутствие оных может свидетельствовать о другой ревизии платы, использования иного микроконтроллера или другой схеме реализации прибора. На схеме указаны все типы и номиналы компонентов, а также указаны замеры напряжений в значимых контрольных точках. Схема создана методом реверс инжиниринга с рабочего прибора. Замеры напряжений выполнены бытовым (не промышленным) цифровым вольтметром. Схему отдаю в графическом формате PNG, либо PDF. Желающим могу выслать распечатанным на А4 формате ч\б вариант. Пересылка +350р Остались вопросы - пишите в личные сообщения.
