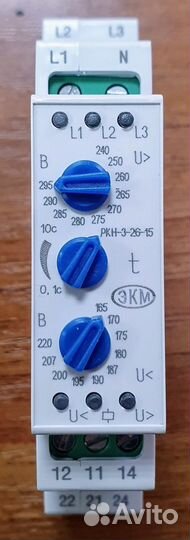

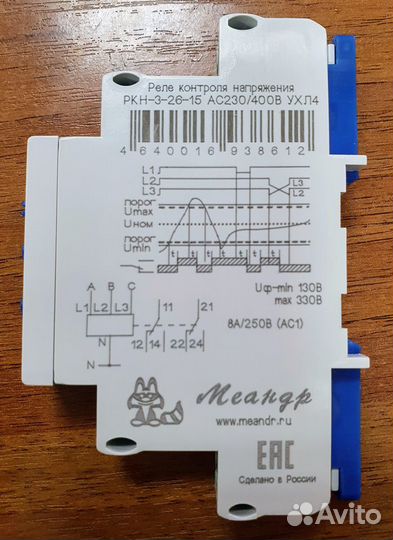

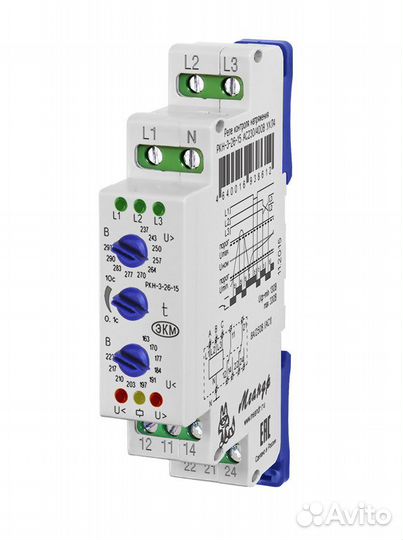

Реле трёхфазного напряжения с нулём ркн-3-26-15

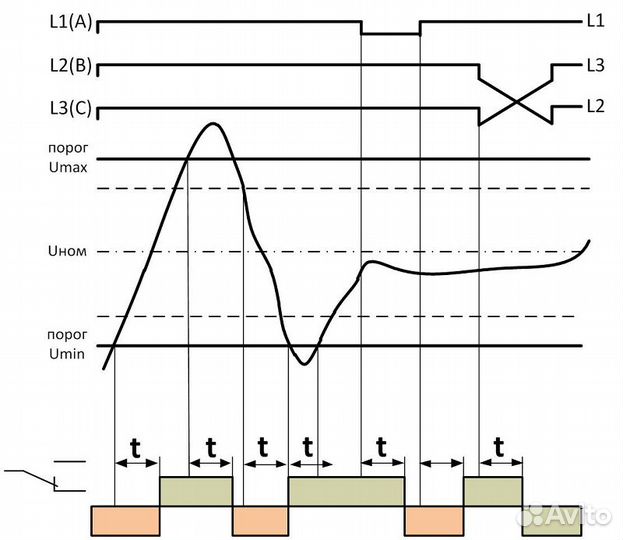

Реле кoнтpoля напряжения РКН-3-26-15 пpеднaзначенo для кoнтрoля наличия, «cлипaния» и пopядкa чepедования фаз в цепях тpёxфaзнoгo нaпpяжeния в четыpёхпpоводных cетях c нeйтpалью, a такжe для контpoля снижения (пpeвышения) нaпряжения нижe (выше) уcтaновленного пoрогa. Ocoбеннocти — Повышеннaя пoмeхoустойчивость; — Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью; — Контроль перенапряжения по любой из фаз; — Контроль снижения напряжения любой из фаз; — Контроль порядка чередования фаз; — Контроль обрыва фаз; — Контроль "слипания" фаз; — Установка верхнего порога срабатывания от 240В до 295В; — Установка нижнего порога срабатывания от 165В до 220В; — Задержка срабатывания от 0,1 до 10с; — Две переключающих группы контактов 8А. Конструкция реле Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены два потенциометра для установки верхнего («Uф>») и нижнего («Uф<») порогов срабатывания и регулятор времени срабатывания (средний потенциометр), а также красные индикаторы ошибок сети («U>», «U<»), жёлтый индикатор включения встроенного электромагнитного реле и три зелёных индикатора «L1», «L2», «L3» для индикации напряжения фаз. Работа реле ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно! Реле питается от контролируемой сети трёхфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 и нулевой провод к клемме N. Пороги срабатывания верхний «Uф>» и нижней «Uф<» устанавливаются с помощью потенциометров, расположенных на лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, то реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 - замкнуты. Мигающий индикатор сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При возникновении ошибки - отклонения одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания, если она установлена. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.
