Мощный регулятор оборотов 3кВт TDA1085 (под заказ)

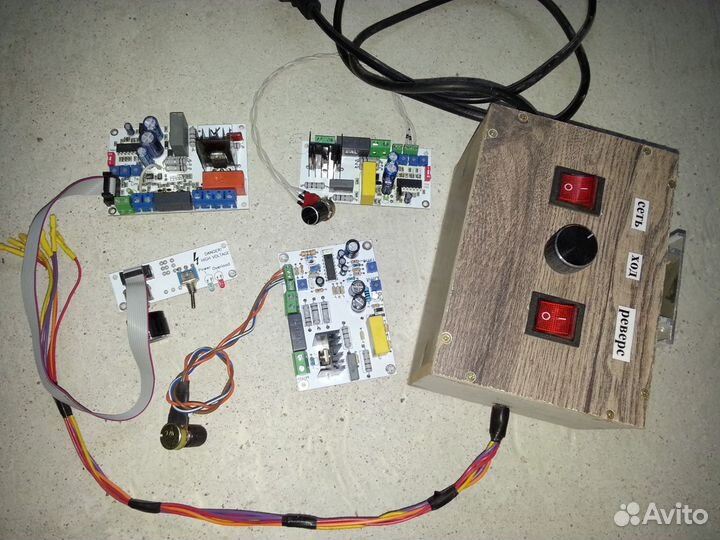

Многие уже знакомы с предлагаемыми мной регуляторами оборотов для двигателей от стиральных машин (некоторые образцы на фото). На их основе можно сделать удобную и недорогую связку для построения станков, но бывает, что мощности мотора от стиралки мало для реализации проекта (самые мощные моторы в них ставились - 850w). Ко мне, иногда, обращаются люди с вопросом, как использовать мотор от мощной болгарки, рубанка или применить регулятор на циркулярке, либо отрезной пиле по металлу? Я им отвечаю, что это должно быть принципиально иное устройство. Многие скажут, что видели массу предложений по регуляторам, мощностью в 2-3кВт. Огорчу. Это всё из той же оперы, что и китайские колонки 500Вт, размером с пачку сигарет. Даже установка на типовую плату сорока амперного симистора BTA41, при отсутствии прочих изменений, повлияет, разве что, на чуть большую надёжность при работе с мотором от стиралки. И всё. А при управлении мощными моторами (это токи более 10А), на симисторе будет выделяться большое кол-во тепла, которое ещё нужно куда-то деть (симистор сгорит не от перегрузки, а от перегрева. Мотор от грузовика - радиатор от легковушки). В общем, если и выдержат типовые регуляторы 3кВт, то речь в лучшем случае о секундах. Другая проблема - печатная плата и прочие компоненты силовой части. Они должны выдерживать токи в 15А в течении сколь угодно долгого времени. Поэтому, простой заменой симистора и\или увеличением радиатора тут не отделаться. Размещать большой радиатор внутри глухого корпуса - тупиковый путь, поэтому надо менять всё полностью, включая конструктив, и выносить радиатор за пределы корпуса (хотя бы одной стороной). Технически, всё это решить конечно можно, но мощные регуляторы нужны редко, а стоят они СИЛЬНО ДОРОЖЕ (как и всё более мощное), поэтому делать все регуляторы мощными - нецелесообразно. Потому и не делают. Далее. Обязательным условием для работы этих типов регуляторов, является наличие индуктивного тахо-датчика на моторе, по которому схема отслеживает обороты. Его нужно будет установить на сторонний мотор и это тоже проблема (датчик представляет собой кольцевую катушку с вращающимся внутри магнитом. Наподобие датчика зажигания в трамблёрах ГАЗ, УАЗ, ЗИЛ). Ещё момент, который не все до конца осознают - диапазон стабильных оборотов. Пример. Допустим, есть мотор, который имеет максимальные обороты без нагрузки - 5000. А нам нужно работать на 4000. Крутим ручку, убавляем обороты; регулятор снижает напряжение на моторе, при котором мотор будет иметь 4000. Далее мы плавно начинаем грузить мотор. Регулятор, чтобы поддержать обороты на 4000, поднимает напряжение на величину, равную нагрузке на мотор. Обороты останутся стабильными до тех пор, пока напряжение на выходе регулятора не сравняется с сетевым - 220В. Если мы и далее будем увеличивать нагрузку на мотор, то обороты начнут падать, поскольку компенсировать это уже нечем - напряжение на нём уже максимально. Второй случай. Если мы на этом моторе выставим скорость 4700 из 5000 возможных, то на нём и без нагрузки напряжение будет почти максимальное. Поэтому, уже при незначительной нагрузке он выйдет из зоны стабилизации и начнёт терять обороты. Если мы дадим ту же нагрузку, что и в первом случае, обороты упадут до 4000, вместо 4700. Другими словами, если ваш станок без регулятора при нужной нагрузке теряет 25% оборотов от максимальных, то регулятором нужно сразу снижать обороты не менее 25%. Если снизить например на 20%, то останется просадка на 5% на пиках нагрузки. Конкретные цифры зависят от крутящего момента вашего мотора. То есть, для наличия поддержания оборотов стабильными, НУЖЕН ЗАПАС по ним сверху. На низких оборотах другая проблема - недостаток момента и большие токи. Токи будет ограничивать защита от перегрузки и обороты, также будут падать, перейдя установленный порог защиты. Но и это не всё. Снижая обороты, мы снижаем обдув мотора его крыльчаткой. Если снизить обороты в 10 раз, А НАГРУЗКУ НЕТ, то... 5мин работаем, 30мин перерыв. То есть, чем меньше обороты, тем меньше должна быть нагрузка на мотор, если она непрерывная. Либо работа должна быть цикличной, с паузами, дающими время на охлаждение. Сам пользователь должен пл ни мать, как это у него будет реализовано. ВСЁ ВЫШЕПЕРЕЧИСЛЕННОЕ СПРАВЕДЛИВО И ДЛЯ МОТОРА ОТ СТИРАЛКИ с обычным регулятором. ------------------- Итак, с учётом всего перечисленного, могу предложить под заказ такой вариант. Блок будет с автоограничением мощности 3кВт, что оптимально для моторов 2.5 кВт. Также подойдёт для связки из нескольких моторов от стиралки, работающих на единый вал (в этом случае отпадает необходимость установки тахо-датчика). Модуль будет в корпусе, без реверса. ----------------------------------------- Касаемо самого заказа. Начинать нужно с описания задачи - мощности, типе мотора и на каком оборудовании он будет использоваться. Если нужен один экземпляр регулятора, то цена его будет 10000р. Если нужна партия, то расчёт будет вестись исходя из нужного количества блоков на первоначальный заказ, и ежемесячной потребности в штуках, если таковая имеется. От этого всего будет зависеть конечная стоимость заказа, которая может быть вдвое ниже, чем при производстве штучного изделия. Обязательна предоплата 50%, независимо от количества. Срок изготовления - от 2-х месяцев.
