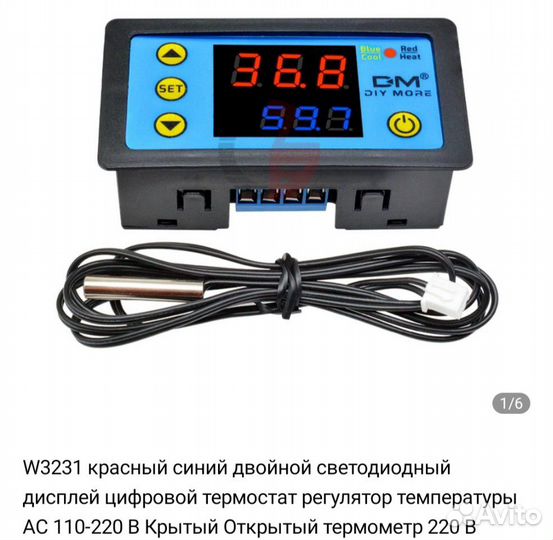

Терморегулятор W3231

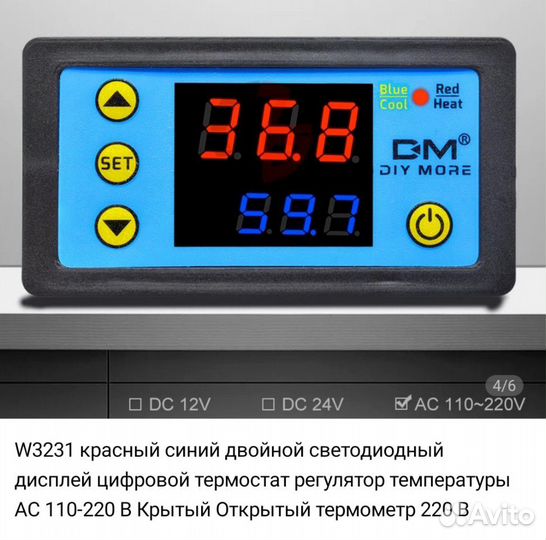

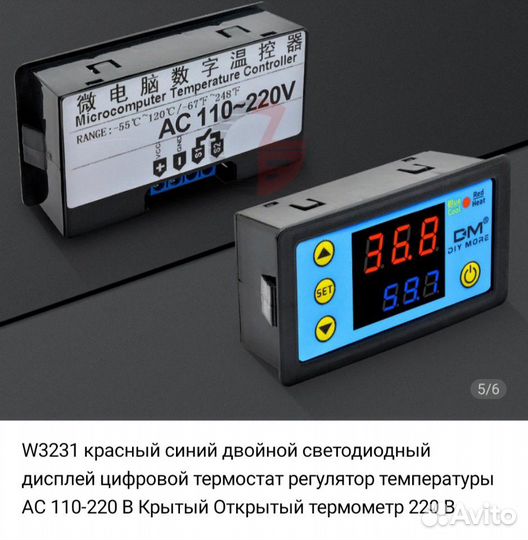

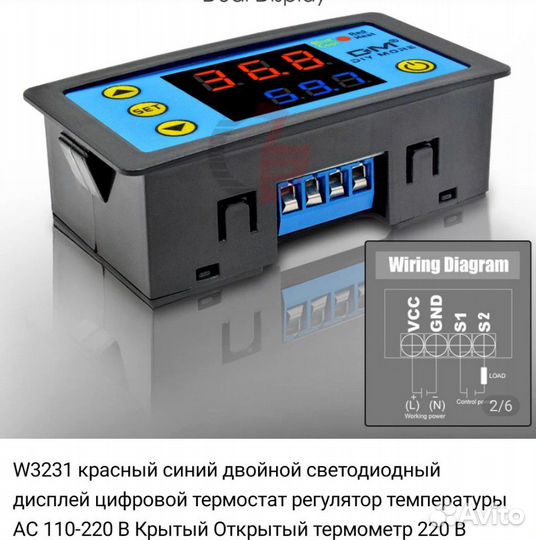

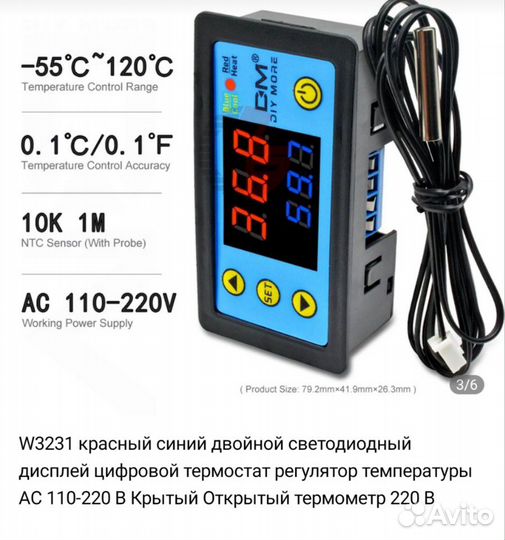

СМОТРИТЕ ТАКЖЕ ДРУГИЕ ОБЪЯВЛЕНИЯ В МОЁМ ПРОФИЛЕ, ЕСТЬ МНОГО ДРУГОГО ХОРОШЕГО ИНСТРУМЕНТА И ЭЛЕКТРОНИКИ. Программируемый терморегулятор модель W3231 предназначен для контроля температуры в диапазоне от -55°С до +120°С. Он может работать в паре с нагревателем или охладителем. Программируемый терморегулятор оснащен двумя трехразрядными LED дисплеями, светодиодным индикатором включения реле, тремя кнопками управления + кнопка питания, подключенным внешним термодатчиком, клеммами «К0/К1» для подключения нагрузки и «VCC/GND» для питания модуля термоконтроллера (110-220В AC). На LED дисплее отображается текущая измеряемая температура. Подготовка к работе Подключите источник питания 110-220 В переменного напряжения к контактам VCC и «GND». Подключите нагрузку к контактам «S0» и «S1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение)) После подачи питания на контакты «VCC» и «GND», на LED дисплее отобразится текущая температура, измеренная выносным датчиком температуры. Установка и настройка заданной температуры Для установки температуры контроля кратковременно нажмите кнопку «SET», после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд. Программирование Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (Р0...Р) из таблицы «Меню терморегулятора». Далее, для настройки параметра, нажмите кнопку «SET» и кнопками «+» или «-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течении 5 секунд. Индикация LED дисплей отображает следующие значения: «LLL» - датчик не подключен, «ННН» - температура вне диапазона (меньше -50°С или больше 120°С), «---» превышение пределов заданных в параметре Р6 Сброс параметров в заводские установки Для сброса параметров в заводские установки (настройки по умолчанию): 1) отключите питание; 2) нажмите и удерживайте кнопки «+» и «-»; 3) Подайте питание на терморегулятор. На LED дисплее появится надпись «888», после чего отобразится текущая температура. Характеристики Габаритные размеры: 79.2 X 41.9 X 26.3 мм (размер отверстия 72.1 X 39.2 мм) Диапазон измерения и программирования температуры: -55°С ...120°С Точность измерения: 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона Точность управления: 0,1°С 0,1°С в диапазоне от -9,9°С до 99,9°С; или 1,0°С вне этого диапазона Время обновления показаний: 0,5 секунд Напряжение питания, В: 110-220 V AC Датчик: NTC 10К 0.5%, длина кабеля 0,8 м, водозащита Максимальный ток нагрузки: 10А / 250VAC; 10А / 12VDC Температура окружающей среды: -10...60°С Влажность окружающей среды: 20 - 85 % Потребляемый ток: 30 мA Потребляемый ток при работе реле: 65 мА Способ подключения нагрузки: электромагнитное одноканальное реле (10А/ 220VAC; 10А/ 12VDC) (при больших нагрузках используйте контактор или твердотельное реле большей мощности).
