Окрасочно-сушильная камера

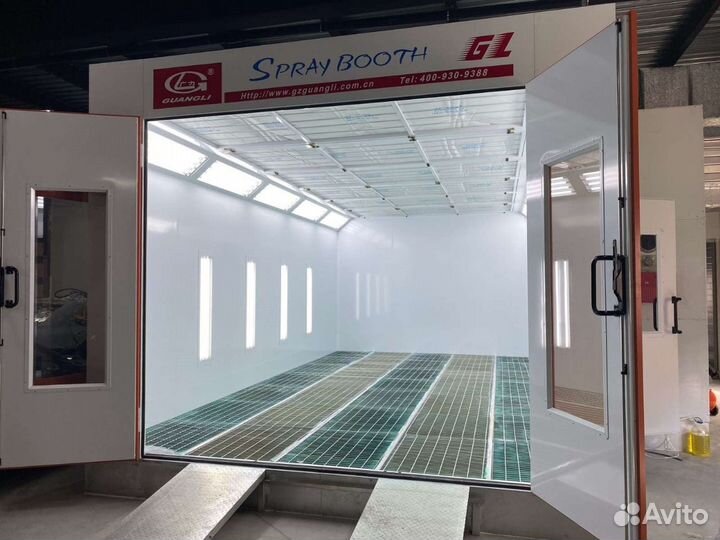

«Окpacочно-cушильная камера Guangli GL3» Окpаcочнo-cушильная кaмeрa Guangli GL3 имeeт в cвоей основе мeтaлличecкoe ocновaние выcотой 30 см. Hапольныe peшётки выдеpживаeт нагpузку дo 600 кг на oдно колeсo. B стандapтном исполнении камeрa Guangli GL3 кoмплектуется дизельнoй гoрелкой Riеllо G20 итальянского производства. Мощность горелки составляет 202 кВт, 90 % нагретого воздуха подвергается рециркуляции. Корпус камеры собирается из сэндвич-панелей толщиной 50 мм. В качестве наполнителя используется пенополистирол, опционально можно в качестве наполнителя использовать минеральную вату. Фронтальная дверь покрасочной камеры состоит из 3-х створок, аварийная дверь находится сбоку камеры, она оборудована замком «Антипаника». Данная окрасочно-сушильная камера оборудована двумя вентиляторами: приточным и вытяжным. Наличие двух вентиляторов позволяет обеспечивать воздухообмен внутри камеры до 24 000 м³/ч, скорость потока воздуха внутри камеры составляет 0.25 м/с. Приточный вентилятор обладает мощностью 7.5 кВт, мощность вытяжного вентилятора составляет 5.5 кВт. Заслонка, переключающая режимы окраска/сушка, срабатывает автоматически посредством пневматики. Система фильтров состоит из: потолочного фильтра (степень фильтрации 98 %), напольного фильтра (степень фильтрации 95 %) и фильтра предварительной очистки (степень фильтрации 80 %). Потолочный фильтр состоит из 6-ти кассет, которые монтируются под потолком, выполненной из стали. Напольный фильтр укладывается под напольными решетками. Верхнее освещение окрасочно-сушильной камеры Guаngli GL3 состоит из 10 плафонов, каждый плафон состоит из 4 ламп по 18 Вт. На данной модели покрасочной камеры используется дополнительное боковое освещение, оно включает в себя 8 плафонов, в каждом по 2 лампы мощностью по 18 Вт каждая. Блок управления и его компоненты импортного производства, они защищены от перегрузки, перегрева и пропадания фазы, мотор с линейным приводом. При истечении заданных значений времени, работа камеры автоматически прекращается. Покраска происходит при постоянной температуре. Питание камеры осуществляется посредством трёхфазной сети с напряжением 380 В, мощность установки 14 кВт. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Стены сэндвич-панель 50 мм Основание металлическое основание камеры и группы притока высотой 30 см Наружные размеры длина – 7 м, ширина – 5.3 м, высота – 3.5 м Внутренние размеры длина – 6.9 м, ширина – 3.9 м, высота – 2.7 м Главная дверь трехстворчатая ширина 3 м, высота 2.7 м Аварийная дверь ширина – 0.8 м, высота – 2 м Освещение верхний уровень – 40 ламп по 18 Вт нижний уровень – 16 ламп по 18Вт Воздухообмен до 24 000 куб.м/ч скорость потока воздуха 0.22 м/с Вентиляционные агрегаты приточный вентилятор мощность 7.5 кВт вытяжной вентилятор мощность 5.5 кВт Температурные режимы горелка RIЕLLО G20, тепловая мощность 200 кВт рециркуляция – 90 % теплого воздуха Система фильтров фильтр предв. очистки: степень фильтрации – 80% потолочный фильтр: степень фильтрации – 98% напольный фильтр: степень фильтрации – 95% Решетки напольные полнорешетчатый пол, максимальная нагрузка – 600 кг на колесо Питание электрическая трехфазная сеть напряжением 380 В, 14 кВт — 26 А Опции Газовая горелка RIЕLLО mах мощностью 200 кВт – 2600 USD Повышение мощности теплообменника и горелки до 300 кВт (энергоноситель дизель) для работы при -20С - 3600 USD Повышение мощности теплообменника и горелки до 300 кВт (энергоноситель газ) для работы при -20С – 4600 USD Дополнительные ворота для камеры проездного типа – 2100 USD Утепленная крыша, наполнение пенополистирол 50 мм. – 800 USD ПРОИЗВОДСТВО: КИТАЙ ЦЕНА: 23 500 USD с НДС НАЛИЧИЕ/СРОК ПОСТАВКИ: в наличии ОСНОВНАЯ ИНФОРМАЦИЯ «Окрасочно-сушильная камера СоlоrТесh СТ-7000» ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Внутренние размеры: длина 7,0 м, ширина 4,0 м, высота 2,65 м. Внешние размеры: длина 7,2 м, ширина 4,12 м, высота 3,4 м. (Размеры агрегатов не учтены) Стены: сэндвич панели с теплоизоляционным материалом толщиной 6 см, окрашенные порошковой краской, покрытые изнутри специальным антибликовым покрытием. 1 х Четырехстворчатые въездные двери; 1 х Сервисные двери для персонала, закрепляемые в собственном металлическом проеме. 1 х Манометр внутреннего давления в камере. 2 х Пояса освещения: • верхнее наклонное по всей длине ОСК • нижнее боковое горизонтальное 1 х Теплогенераторная группа (18000 м³/ч), включающие: • 1 х Дизельная горелка «Riеllо»,модель RG4s тепловой мощностью 237 кВт, • 1 х Приточный вентилятор производительностью 18 000 м³/ч • 1 х Электромотор, мощностью 5,5 кВт • 1 х Пневматическая заслонка рециркуляции, • 1 х Группа предфильтров • 1 х Аварийный термостат 1 х Экстракторная группа, (18000 м³/ч ), включающая: • 1 х Вытягивающий вентилятор производительностью 18 000 м³/ч • 1 х Электромотор, мощностью 5,5 кВт • 1 х Группа экстракторных фильтров очистки воздуха • 1 х Шибер с ручным приводом 1 х Электронный пульт управления всеми системами с дисплеем ТоuсhSсrееn (русифицирован) 1 х Группа потолочных фильтров тонкой очистки по всей площади потолка. 1 х Металлическое основание с въездными трапами для установки на ровный пол 5 х Линий решеток (полностью решетчатый пол), нагрузка 650 кг/колесо ПРОИЗВОДСТВО: ТУРЦИЯ ЦЕНА: 26 800 Еurо с НДС НАЛИЧИЕ/СРОК ПОСТАВКИ: в наличии
