ADS1115, ацп, аналого-цифровой преобразователь

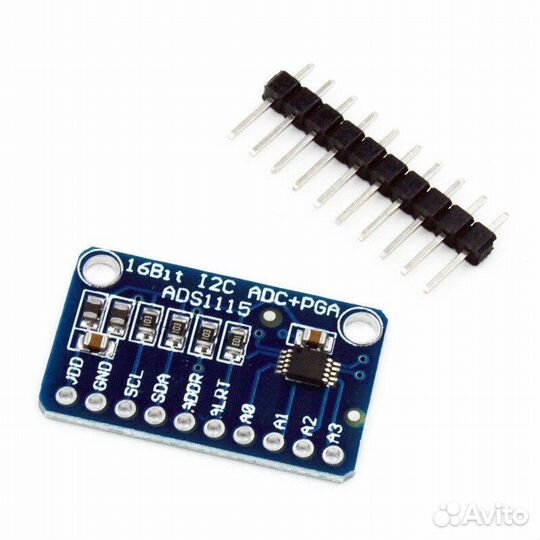

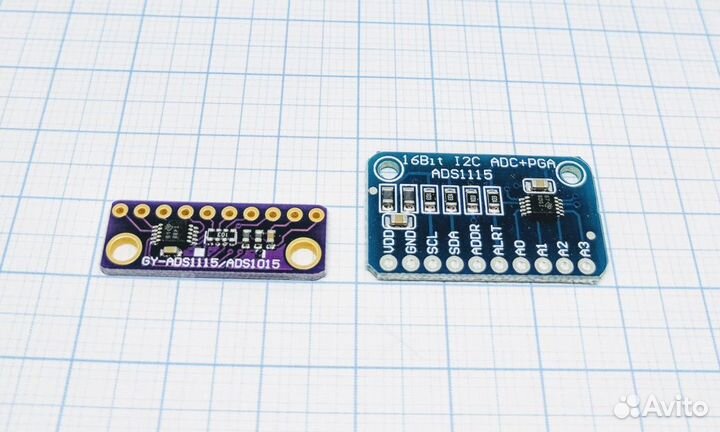

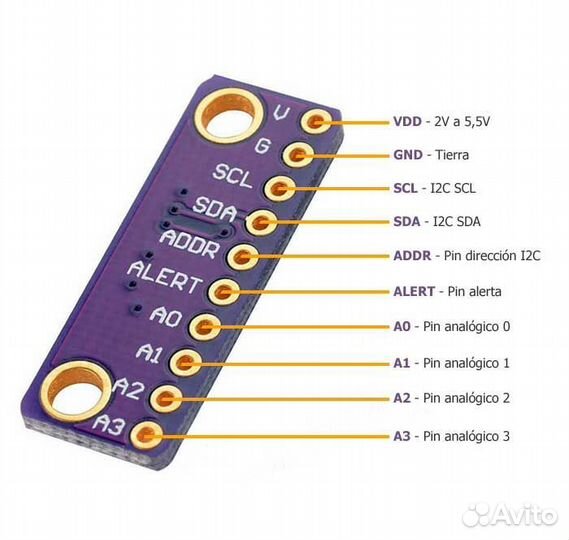

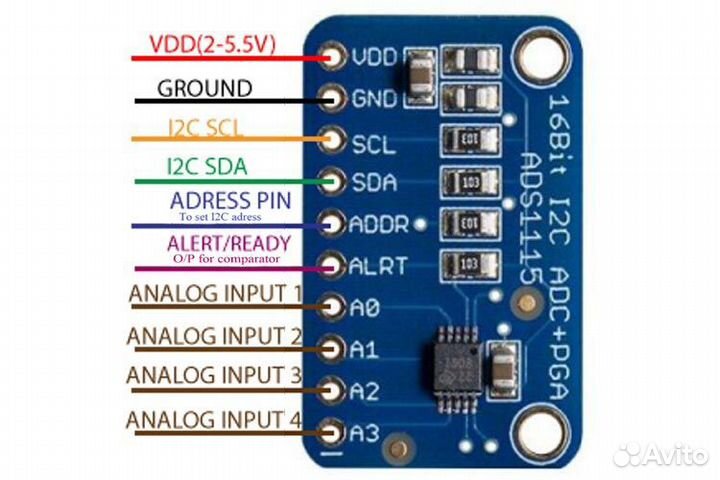

Датчик ADS1115 - 16-ти разрядный аналогово-цифровой преобразователь с 4 выходами для преобразования аналогового сигнала в цифровой. Датчик ADS1115 разработанный на базе одноименного чипа, маломощного, 16-разрядного, совместимый с I2C шиной. Оснащен программируемым усилителем и цифровым компаратором. Выполняет преобразования со скоростью передачи данных от 8 до 860 выборок в секунду (SPS). Имеет 4 входа для преобразования аналогового сигнала. Диапазоны входных сигналов от ± 256 мВ до ± 6.144 В. Питание модуля толерантно к 3,3 В или 5 В. Характеристики: Габариты: 17 мм x 27 мм x 1,2 мм. Напряжение питания: 2,0 В-5,5 В. (!) Низкое потребление тока: 150 мкА. 16-ти разрядный АЦП. 4 выхода для измерения аналогового сигнала. Интерфейс I2C. Программируемый компаратор. Входной мультиплексор (MUX), который позволяет выполнять два дифференциальных или четыре односторонних входных измерения. Диапазон рабочих температур: от -40 ° C до + 125 ° C. Подключение одного датчика к Arduino: Напряжение на входах A0...A3 не должно превышать напряжение на выходе VDD больше, чем на 0,3 В, иначе можно сжечь плату. Выводы SDA и SCL модуля подключаются к аппаратной шине I2C Arduino. Выводы GND, VDD являются выводами питания (вывод VDD - питание модуля +3,3 в или +5 В) Выводы A0...A3 являются аналоговыми выводами для измерения аналогового сигнала, поступающего с внешних устройств. Вывод ADDR используется для выбора адреса шины I2C. Вывод ALRT предназначен для подключения компаратора или сигнализирует о готовности преобразования. Подключение нескольких датчиков к Arduino с разным адресами I2C: Существует возможность подключения до 4 датчиков одновременно. Для этого вывод ADDRподключается к разным выводам в зависимости от адреса: Адрес 0х48 - вывод ADDR подключается к линии GND. Адрес 0х49 - вывод ADDR подключается к линии 5V. Адрес 0х4A - вывод ADDR подключается к линии SDA. Адрес 0х4B - вывод ADDR подключается к линии SCL. Питание Напряжение питания модуля от 2,0 до 5,5 В (по стандарту используется 3,3 В или 5 В для платArduino.) постоянного тока, подаётся на выводы «VDD» модуля. Диапазон питания может быть изменен с помощью предустановленных функция. Не превышайте диапазон напряжения на аналоговых выводах соответствующий заданной функции, больше чем на 0,3 В.
