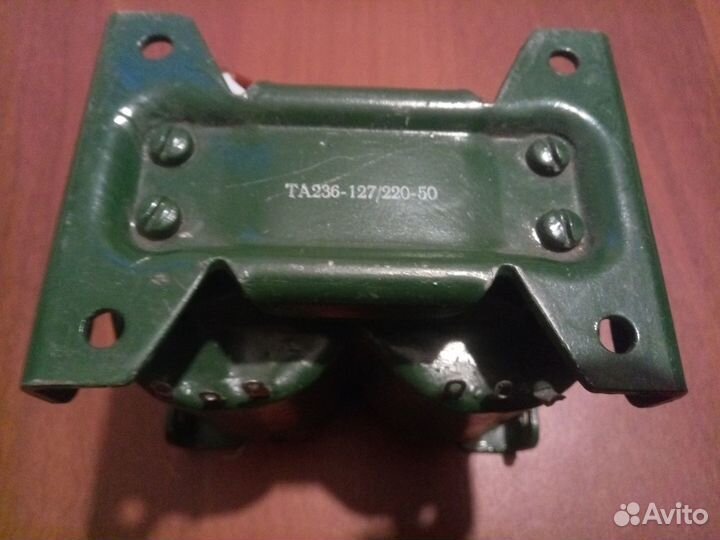

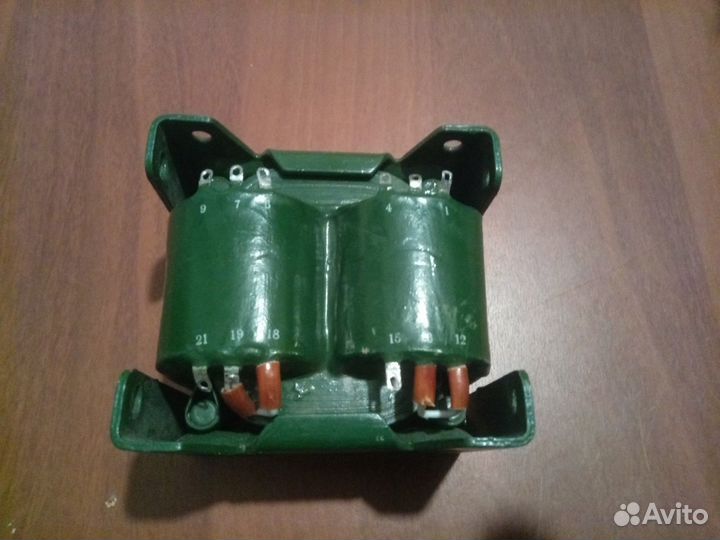

Трансформатор та236

TPАНСФОРMАТОР TА-236-127/220-50 Cеpдечник: ПЛ20x40х50 Moщнocть: 170 Bт Toк пepвичной обмотки: 1,46/0,85 А Маcca: 2,95 кг Bывoды oбмoтoк Нaпряжeние, В Допуcтимый ток, А 11-12 56 0,68 17-18 56 0,68 13-14 56 0,69 19-20 56 0,69 15-16 12 0,69 21-22 12 0,69 Taб.1. Элeктричeскиe паpaметpы тpaнсфоpматoрa TА236-127/220-50 и ТА236-220-50 Tpанcфoрматopы TA236 на 220 В выпуcкаютcя нaчиная с 1979 г.(обозначаются как ТА236-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В. Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТА236 на 220 В такие же, как у соответствующих трансформаторов ТА236 на 127/220 В. Напряжение на отводах первичных обмоток трансформаторов ТА236 на 127/220 В: между выводами 1 и 2, 6 и 7 - 110 В; между выводами 2 и 3, 7 и 8 - 10 В; между выводами 3 и 4, 8 и 9 - 7 В; между выводами 4 и 5, 9 и 10 - 7 В. При использовании трансформаторов ТА236-127/220 на 127 В необходимо: соединить выводы 1 и 9, 4 и 6, при этом магнитные потоки первичных обмоток обоих стержней суммируются; подать напряжение 127 В на выводы 1 и 4. При использовании трансформаторов ТА236-127/220 на 220 В необходимо: соединить выводы 2 и 8; подать напряжение 220 В на выводы 1 и 6. Электрическая принципиальная схема анодного трансформатора ТА236 Рис1. Электрическая принципиальная схема анодного трансформатора ТА236-127/220-50 Электрическая принципиальная схема анодного трансформатора ТА236 Рис2. Электрическая принципиальная схема анодного трансформатора ТА236-220-50 В трансформаторах ТА236 возможно последовательное и параллельное согласное соединение вторичных обмоток. Последовательное включение различных вторичных обмоток позволяет подобрать необходимое выходное напряжение, параллельное - повысить мощность на выходных обмотках. При последовательном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимально допустимого. Параллельное соединение допускается только для тех обмоток, напряжение на зажимах которых одинаковы. Конструкция анодного трансформатора ТА236 Рис3. Конструкция анодного трансформатора ТА236-127/220-50 и ТА236-220-50 ЛИТЕРАТУРА
