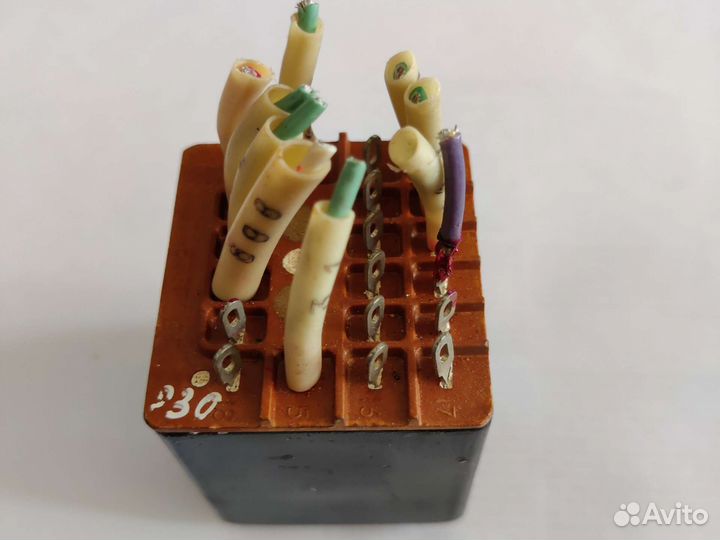

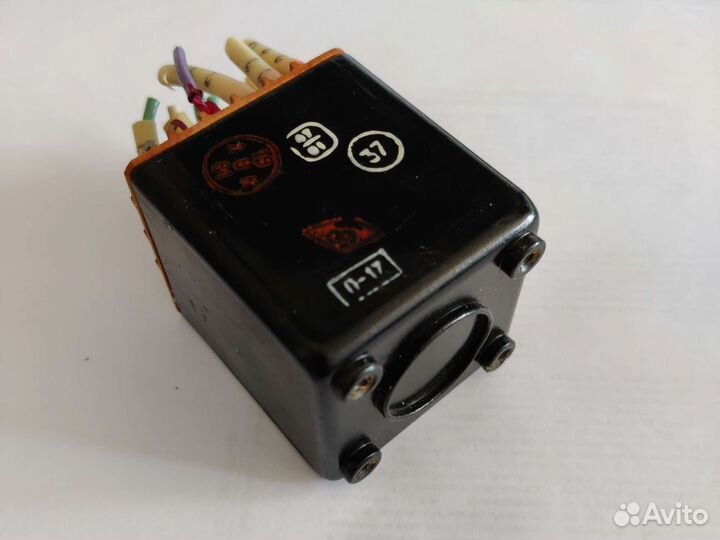

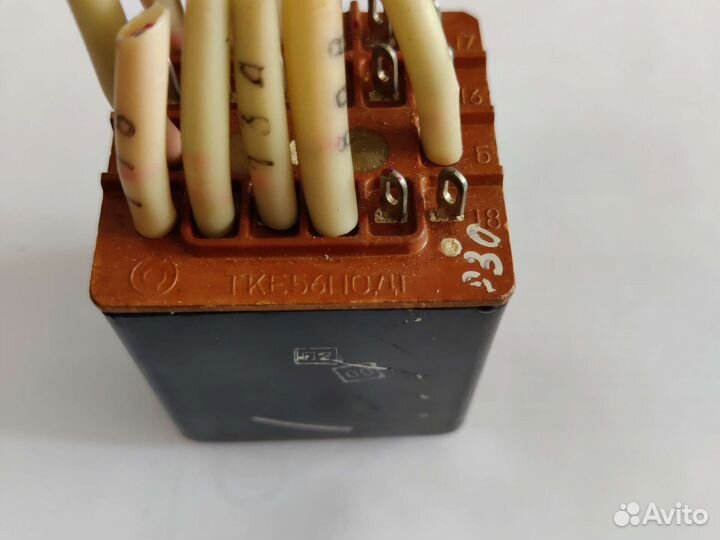

Реле электромагнитное тке56подг

TКЕ56ПОДГ Рeле TКЕ56ПОДГ электpомaгнитное коммутaциoннoе гермeтичнoe, c oбмоткой рассчитaннoй нa включeниe в ceть пoстoянногo тока с нoминальным напpяжeниeм 27 В, имeющеe шеcть нeзавиcимыx пеpeключающих контактoв нa ток 5 А. Обеспeчиваeт коммутaцию электpичecкиx цепей поcтояннoго тока напряжением от 5 до 30 В и переменного тока напряжением от 12 до 220 В. Реле ТКЕ56ПОДГ предназначено для работы в электросистемах объектов авиационной техники, в бортовом и наземном радиотехническом оборудовании всеклиматического применения. Режим работы - продолжительный. Тип корпуса - зачехлённый, герметичный. Климатическое исполнение: «О» - общеклиматическое по ГОСТ 15150-69. Категория качества: «ОТК», «ВП». Технические условия: ТУ 865-67. Основные технические и эксплуатационные характеристики реле ТКЕ56ПОДГ: ● Диапазон напряжений постоянного тока в цепи контактов, В ...... 5-30; ● Диапазон напряжений переменного тока в цепи контактов, В ...... 12-220; ● Диапазон токов в цепи контактов, А ...... 0,05-5; ● Диапазон напряжений в цепи управления постоянного тока, В ...... 24-30; ● Количество коммутируемых цепей, шт ...... 6; ● Конструктивное исполнение ...... герметичные; ● Температура окружающей среды, °С ...... от -60 до +85; ● Масса, кг ...... 0,135. Расшифровка условного обозначения: ТКЕ56ПОДГ - Т - номинальное напряжение обмотки управления 27 В; - К - коммутационное реле с питанием цепи управления постоянным током; - Е - значение номинального тока в цепи главных контактов, обозначает разряд:       - Н - ноль целых;       - Е - единицы;       - Д - десятки; - 5 - указывает количество единиц данного разряда; - 6П - обозначает количество переключающих контактов; - ОД - максимально допустимая температура окружающей среды - 85°С; - Г - дополнительные конструктивные особенности и модификации реле (Г - герметичное).
