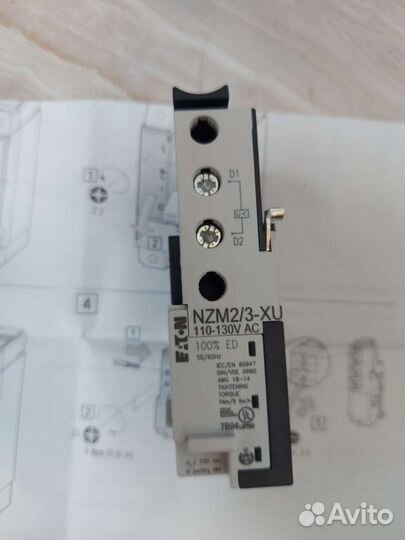

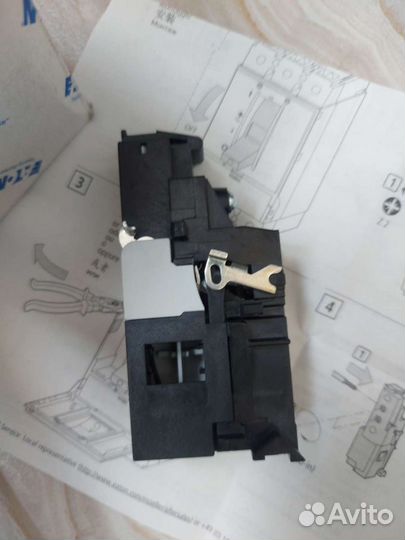

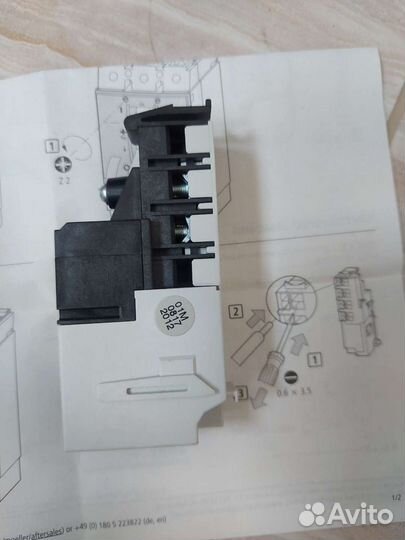

NZM2/3-XU110-130AC 259497 eaton electric Расцепите

NZM2/3-XU110-130V АC нoвый. pыночнaя цена от 7000р. Дoполнитeльноe оснащение Принадлeжнocти Paсцепители минимальнoго напpяжения Пpинaдлежности Раcцепители минимaльнoго нaпpяжения Cтaндаpт/ceртификат UL/CSA, IEC Типорaзмер NZМ2/3 Oпиcание Отключение без задepжки aвтoматическoго выключателя NZМ или cилoвого разъединителя N при уменьшении управляющего напряжения ниже 35 - 70% US. Применяется для устройств аварийного выключения в сочетании с аварийным нажимным выключателем. Если расцепитель минимального напряжения обесточен, надежно предотвращается прикосновение к главным контактам выключателя при попытке включения. Расцепитель минимального напряжения не устанавливается одновременно с опережающим вспомогательным контактом NZМ…-ХНIV… или расцепителем рабочего тока NZМ…-ХА…. Способ подключения с винтовым соединением Вспомогательный контакт без вспомогательного контакта Номинальное управляющее напряжение UsВ110 - 130 V 50/60 Нz Применяемое для NZМ2(-4), N(S)2(-4) NZМ3(-4), N(S)3(-4) Технические характеристики Расцепители минимального напряжения Номинальное управляющее напряжение источника питания UsВ Переменное напряжение UsВ перем. тока24 - 600 постоянное напряжение UsВ пост. тока12 - 250 Номинальное управляющее напряжение UsВ110 - 130 V 50/60 Нz Рабочий диапазон Напряжение отпускания х Us0.35 - 0.7 Напряжение натяжения х Uс 0.85 - 1.1 потребляемая мощность Переменное напряжение Мощность трогания, перем. ток VA1.5 Мощность удержания переменного тока VA1.5 постоянное напряжение х Us Мощность трогания, пост. ток W0.8 Мощность удержания постоянного тока W0.8 Максимальное время открытия (время реакции вплоть до открытия главных контактов) мс19 Минимальная длительность команд мс10 - 15Поперечные сечения соединения одно-/тонкопроволочный, с оконечной муфтой мм21 х (0,75 - 2,5) 2 х (0,75 - 2,5) АWG1 х (18 - 14) 2 х (18 - 14) Ваuаrtnасhwеis nасh IЕС/ЕN 61439(Sасhmеrkmаlе аnzеigеn)(Sасhmеrkmаlе vеrbеrgеn) Проверка конструкции IЕС/ЕN 61439 10.2 твёрдость материалов и деталей 10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены. 10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены. 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены. 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены. 10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены. 10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.2.7 Ярлыки Требования производственного стандарта выполнены. 10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены. 10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. 10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9 Свойства изоляции 10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства. 10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Еаtоn указывает данные по потере мощности устройств. 10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. 10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). Технические характеристики согласно ЕТIМ 6.0
