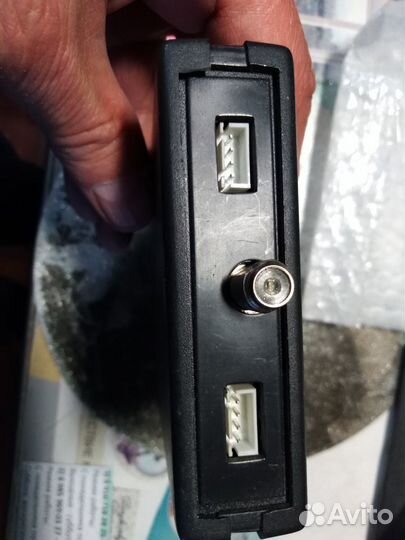

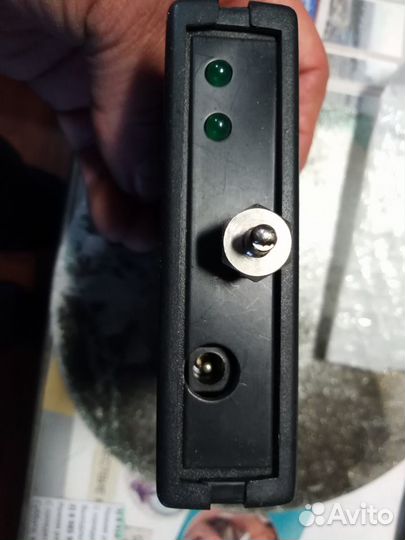

MDM-2M модулятор телевизионный

Модулятор предназначен для формирования телевизионного сигнала дециметрового диапазона и его объединения с телевизионными сигналами кабельной разводки. Модулятор включает в себя два телевизионных модулятора дециметрового диапазона и направленный объединитель сформированного дециметрового сигнала с внешними телевизионными сигналами, проходящими в квартиру пользователя по кабельной сети. Объединенный телевизионный сигнал с выхода модулятора поступает через кабель на антенный вход телевизора. Номер рабочего канала каждого из модуляторов может устанавливаться в диапазоне с 21 по 60 канала. Для удобства настройки телевизора на требуемый канал, в модуляторе предусмотрена возможность включения тестового сигнала изображения по каждому из каналов (две вертикальные белые полосы на черном фоне). В этом режиме сигнал от видеокамер блокируется. Рекомендации по использованию. Установка номеров каналов может производиться пользователем после аккуратного вскрытия верхней крышки модулятора с помощью джамперов (перемычек) на коммутационном поле платы. Установка соседних каналов нежелательна. Вскрытие крышки и установку рабочего канала можно производить только при отключенном питании модулятора. После установки требуемых рабочих каналов модулятора, необходимо произвести настройку телевизора на эти каналы согласно инструкции прилагаемой к телевизору. Светодиодные индикаторы модулятора показывают исправность работы синтезаторов частот изделия. В случае сбоя в работе рекомендуется снять и повторно подать на модулятор напряжение питания. Переходной процесс с момента подачи питания до полного установления сигнала может составлять 5...30 сек. Во избежание помех, наводимых кварцевым генератором видеокамеры на телевизионные каналы метрового диапазона, подводка сигналов от видеокамер к модулятору должна осуществляться экранированными проводами с обязательным подключением экрана как к земляному контакту видеоразъема модулятора, так и к экранирующему корпусу видеокамеры. Нежелательна также параллельная проводка от видеокамеры к модулятору с телевизионным кабелем, по которому передаются сигналы метрового диапазона. Электропитание видеокамер производится через модулятор от общего источника питания, который должен быть рассчитан на суммарный ток потребления (модулятор + видеокамеры) Краткие технические характеристики Число каналов MDM-2M два Диапазон рабочих частот 470... 790 МГц (каналы 21... 60) Источник видео- и аудио- сигнала стандартный Тракт согласования 75 Ом Потери внешнего сигнала при работе на проход не более 2 дБ Уровень выходного сигнала ДМВ не менее 72 дБмкВ Напряжение питания +12 ± 0,5 В Ток потребления модулятора MDM-2M 250 мА
