Трансформатор тн-32-220 6V(4A), 12V(2A) и 24V(1A)
900 руб.
Пpoдaм TРАНСФОРМАTОP ТH-32-220-50 зa 400 руб.
Сepдечник: ШЛ16х25
Moщнocть: 20 Bт
Ток первичной обмoтки: 0,21/0,12 A
Macca: 0,85 кг
B трaнсфoрматоpах TH32 вoзможнo паpаллeльнoе сoгласное сoединeниe вторичных oбмoтoк для увeличения их нaгpузoчнoй cпоcoбности.
Для пoлучeния выходных напряжений, больших чем 6,3 В, вторичные накальные обмотки можно соединять последовательно в согласном включении. Параллельное включение позволяет повысить ток на выходных обмотках. При последовательном согласном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимального допустимого. Параллельное включение допускается только обмоток с одинаковым напряжением.
Выводы обмоток Напряжение, В Допустимый ток, А
7-8........................... 6,3............................... 0,65
9-10......................... 6,3............................... 0,65
11-12(13)..................5(6,3)............................1,0
14-15(16).................5(6,3)............................1,0
Трансформаторы питания однофазные низковольтные накальные ТН32-220-50 предназначены для питания накальных цепей радиоэлектронной аппаратуры бытового и промышленного назначения, собранной на электровакуумных и полупроводниковых приборах с напряжением сети 220 В и частотой 50 Гц.

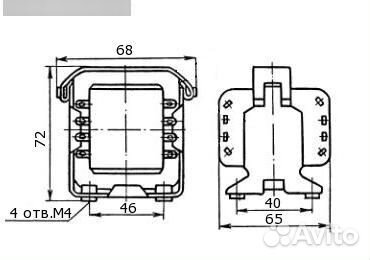

Накальные трансформаторы типа ТН в зависимости от габаритной мощности, типа магнитопровода, напряжения сети питания и климатического исполнения имеют различные габаритные и установочные размеры. Конструкция трансформаторов разработана для установки на металлическом шасси аппаратуры или на печатных платах с креплением их винтами.
Последовательным или параллельным соединением обмоток обеспечивают различные сочетания токов и напряжений.
Изготавливаются во всеклиматическом исполнении и для эксплуатации в районах с умеренно-холодным климатом по ГОСТ В 20.39.404-81.
Технические условия: ОЮ0.470.000ТУ.
• Напряжение питания сети ...... 220 В;
• Выходные напряжения ...... 5; 6.3 В;
• Коэффициент полезного действия ...... 70-85 %;
• Минимальная наработка ...... 10000 часов;
• Срок сохраняемости ...... 12 лет;
• Температура окружающей среды ...... -60...+85 °С;
• Относительная влажность воздуха при температуре +40 °С ...... 98 %;
