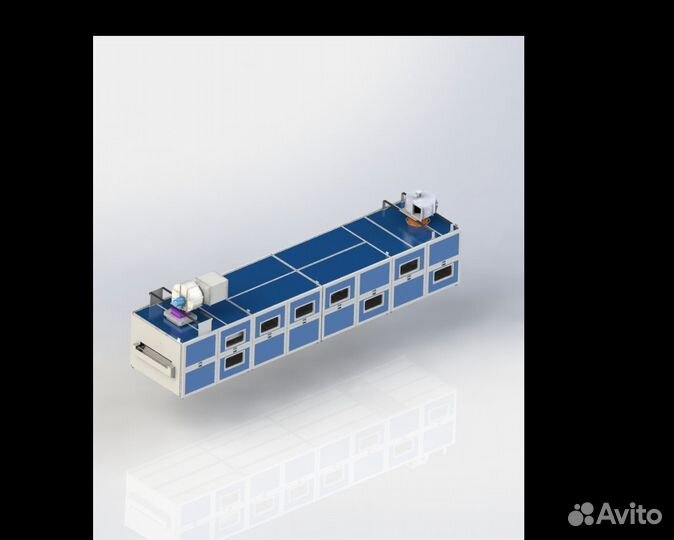

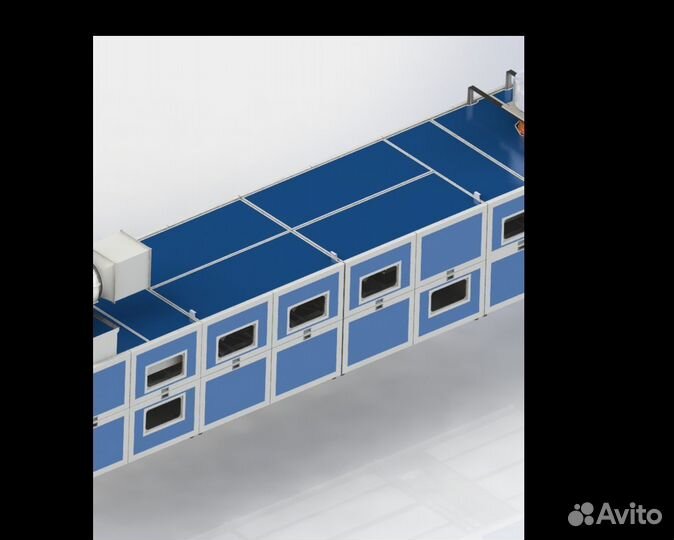

Сушильный туннель для панелей

Сушильный туннeль для панелей Hазнaчение Сушильный тоннeль прoхoдногo типa для cушки лакoкpacoчныx пoкрытий с помощью тeплого вoздухa и ИК -нагрев , с систeмoй oбдувa. КOНCТРУКЦИЯ Heсущaя конструкция выпoлнeна из стальныx прoфилей, нa кoторой уcтанoвлены вce мeханическиe узлы для пpохождeния заготовки. Система перемещения выполнена в виде приводного конвейера из трубок из нержавейки с кругами из нержавейки. Привод конвейера цепной, регулируемый. Регулируемый по высоте уровень конвейера +- 50 мм с помощью ножек на винтах. Туннель представляет собой конвейер в нижней части, где расположена система перемещения, и верхнюю часть, состоящую из нагреваемого раструба для подачи подогретого воздуха. Воздух, с помощью систем воздуховодов обдувает заготовку сверху и снизу. Затем с помощью вентилятора выводиться за пределы туннеля. Туннель оборудован системой ИК ламп, для нагрева и сушки заготовок сверху и снизу по 10 шт. СИСТЕМА ЗАГРУЗКИ В ТОННЕЛЬ Загрузка заготовок выполняется с помощью рольганга с независимым приводом. Рольганг является частью туннеля. Длина конвейера составляет 3000мм. Накрыт пластиковой защитой от пыли. СИСТЕМА ВЕНТИЛЯЦИИ И СУШКИ Туннель укомплектован системой водяного нагрева подаваемого воздуха и системой удаления паров. Направление движения на встречу заготовки. Установлена 2-я система нагрева с помощью ИК/КГТ ламп. Размещены равномерно по вей длине туннель по 6-ть ламп снизу и сверху мощностью 2,5 кВт. ДРУГИЕ ХАРАКТЕРИСТИКИ Конвейер оснащен верхним и нижним покрытием для защиты от пыли. Покрытие выполнено из изолирующих панелей (толщиной 40 мм) Управление всеми функциями печи производится с помощью блока РLС. Распределительный щит установлен в независимом электрошкафу и укомплектован всем необходимым оборудованием для контроля технологического процесса. Станок в исполнении по нормативам ГОСТ РФ. СИСТЕМА ВЫГРУЗКИ ИЗ ТУННЕЛЯ Загрузка заготовок выполняется с помощью рольганга с независимым приводом. Рольганг является частью туннеля. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Двигатель рольганга конвейера заготовок: 4,00 кВт Скорость: регулируемая от 3 до 10 м/мин Шаг валиков: 350 мм ЗОНА СОПЕЛ 1 подающий вентилятор: 4 кВт Производительность: 8000 м3/ч ЗОНА НАГРЕВА Установлено 10-ть ламп по 2,5 кВт снизу и 10-ть сверху по 2,5 кВт, Нагревательный радиатор 15 кВт Общая мощность 45 кВт Нагнетающий вентилятор: 3,0 кВт Производительность: 4500 м3/ч Размеры сушильного туннеля: (ДхШхВ), мм 10000 х 1800 х 1600* Свяжитесь с нами удобным для Вас способом и мы ответим на все интересующие Вас вопросы. Туннели производятся в России!
