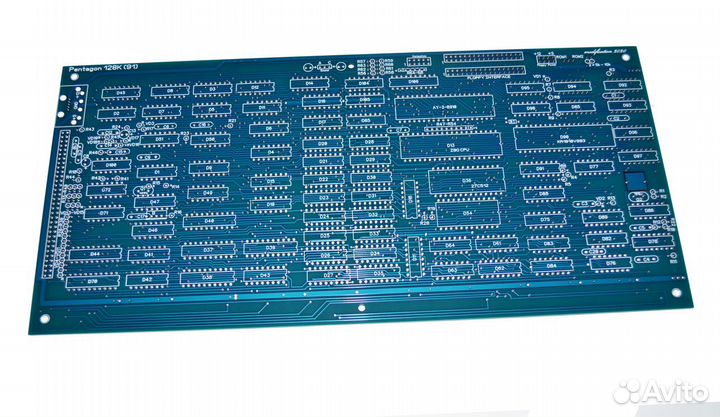

Zx Spectrum Pentagon 128 AY плата

Я не являюсь автором компьютера, СБОРКУ ПРОИЗВОДИТЕ САМОСТОЯТЕЛЬНО И БЕЗ КОНСУЛЬТАЦИЙ Плата для самостоятельной сборки популярного ретро компьютера Zx Spectrum Pentagon 128 (AY) - на борту встроенный музыкальный процессор,а также 2 разъема под современный дисковод т molex разъем питания. Также имеется место для установки molex разъема для питания компьютера от современного БП от ПК Диаметр переходных отверстий уменьшен до 0.4 мм и спрятаны под маской Интегрирован AY-3-8910. Интегрирован порт Kempston. Добавлены блокировочные конденсаторы в SMD исполнении на обороте платы. ПЗУ принтера переделано на тестовое, с основным ПЗУ переключается перемычкой, которая расположена возле разъема дисковода. Переделана резистивная сборка на шине данных процессора с контактом +5В с краю, а не по центру. Добавлен экран для кварца 8 Мгц. Доработана шина питания. Добавлены крепежные отверстия. Неподключенные входы микросхем подтянуты на +5В. Печатная плата покрыта синей паяльной маской и шелкографией Добавлено монтажное поле для установки разъема типа molex для питания флоппи диска Добавлены контакты для установки SMD танталовых конденсаторов на шину питания. Добавлены контакты для установки SMD компонентов вместо выводных и т д
