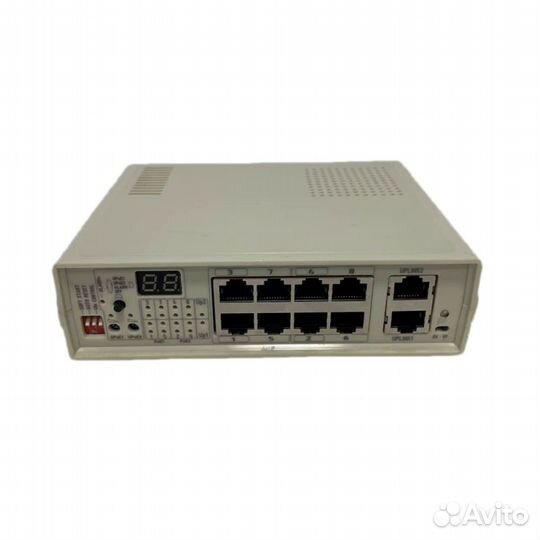

Коммутатор с функцией Passive PoE на 8 PoE портов

Каракурт 8ư - Ethernet коммутатор с поддержкой passive PoE, разработанный специально для цифровых систем видеонаблюдения, в которых необходимо реализовать резервирование питания. Использование данного коммутатора значительно упрощает реализацию бесперебойного питания и позволяет снизить суммарный бюджет системы видеонаблюдения. Каракурт 8ư на сегодняшний день самый функционально оснащенный коммутатор в линейке Каракуртов. Питается коммутатор напряжением в диапазоне 12-36В. Конфигурация: 8 РоЕ портов (10/100Мб) + 2 UpLink порта 1000Мб. Рое порты разделены на две группы, напряжение РоЕ в которых может регулироваться раздельно в диапазоне 24-57В. Т.е., имеется возможность подключать в разные группы портов устройства с разным напряжением РоЕ (WiFi точки и др.). Имеется цифровой индикатор, на который выводятся значения напряжения РоЕ в группах портов, а так же выводятся коды аварийных ситуаций (КЗ, перегрузка, низкое напряжение питания, перегрев устройства), что значительно упрощает диагностику и настройку коммутатора. Функционал коммутатора: — Режим «extend» для длинных сегментов линий передачи данных (до 250м) — Быстродействующая микропроцессорная токовая защита (время отключения 5-10мкс) — Индикация напряжения РоЕ в группах — Индикация кодов аварийных ситуаций (КЗ, перегрузка, низкое напр. питания, перегрев) — Принудительная вентиляция — Режим мягкого старта («soft start») — Режим защиты от зависания («auto reset») питаемых устройств (видеокамер) — Режим контроля входного питающего напряжения («Uin control») для максимального продления времени резервирования питания приоритетных РоЕ портов («борьба за живучесть») Применение данного коммутатора значительно упрощает и удешевляет резервирование питания в IP системах видеонаблюдения благодаря тому, что он имеет широкий диапазон входного питающего напряжения (12-36В), которое преобразуется в напряжение PoE, регулируемое в диапазоне 24-57В. При этом, поскольку происходит только однократное преобразование энергии с высоким КПД, время резервирования питания значительно увеличивается. Каракурт может работать как в обычном режиме, так и в режиме "extend". В стандартном режиме РоЕ порты работают на скорости 100Mb. При этом длина линии может достигать длины 100м. В режиме "extend" скорость передачи в портах с PoE уменьшается до 10Mb, но длина линии передачи может достигать 200-250м. (определяется параметрами кабельной линии). Пропускная способность UpLink портов остается неизменной в любом режиме и составляет 1000Mb/s. 8 РоЕ портов коммутатора организованны в две группы. В каждой из групп напряжение РоЕ регулируется отдельно (регуляторы на передней панели). Диапазон регулировки напряжения РоЕ составляет 24-57В. Это позволяет подключать к РоЕ портам устройства с напряжением РоЕ 24В. К этому типу устройств относится большое количество беспроводных WiFi точек доступа, мостов, повторителей и т.д. Другими словами, имеется возможность установить в одной из групп портов напряжение РоЕ 24В и подключить к ним точки доступа, а в другой группе оставить напряжение РоЕ 48-57В и подключить 4 РоЕ видеокамеры. Таким образом, можно реализовать удаленный кластер системы видеонаблюдения, включенный в общую сеть и обеспеченный бесперебойным питанием. РоЕ порты коммутатора имеют быстродействующую микропроцессорную защиту от короткого замыкания и перегрузки. При возникновении аварийной ситуации в каком-либо из портов, напряжение питания этого порта автоматически отключается и на индикаторе отображается соответствующий код, говорящий о ее причине. После устранения причин аварии, питание автоматически восстанавливается. Следует особо отметить тот факт, что такая реализация защиты портов имеет ряд объективных преимуществ над распространенным способом защиты с помощью самовосстанавливающихся предохранителей (позисторов) в силу следующих обстоятельств: — - значительно меньшее время срабатывания (5-10мкс). Для сравнения, время срабатывания самовосстанавливающегося предохранителя может составлять 2-3 секунды. При коротком замыкании необратимые последствия могут возникнуть гораздо раньше. Далеко не все источники питания
