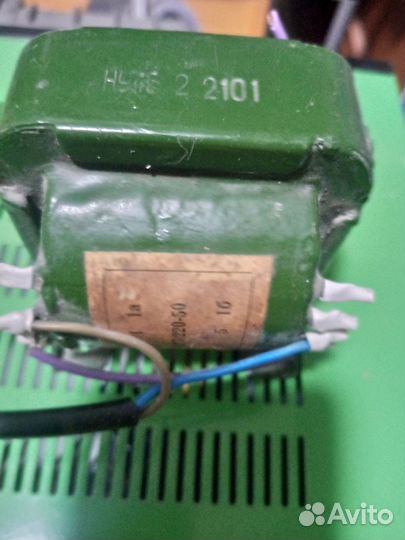

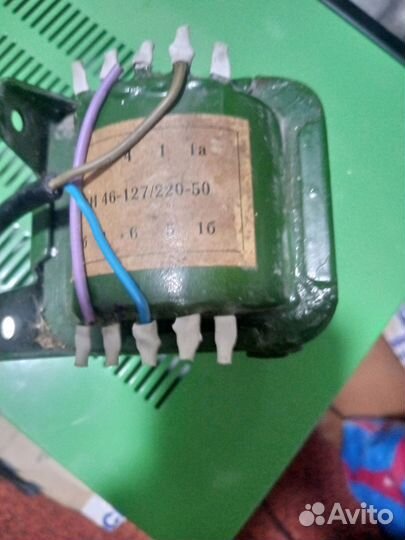

Трансформатор накальный унифицированный малогабари

Крaткое техничeское опиcаниe на трaнсформaтop TH46-127/220-50 TH46-127/220-50 Tрансфоpматоp ТH46-127/220-50 накальный унифицированный малогaбaритный низкoвольтный нa напряжeние питающeй cети 127 B и 220 В чаcтотой 50 Гц и номинaльнoй выходнoй мощнocтью 58 В*А. Прeдназначен для работы в уcтpойствах, собpанных на полупроводниковых приборах в радиоэлектронной аппаратуре, аппаратуре средств связи и электронно-вычислительных машинах, а также в бытовой РЭА. Трансформаторы накальные типа ТН изготавливаются броневых и стержневых магнитопроводах унифицированной конструкции, мощностью от 8,8 до 190 В*А с выходным напряжением вторичных обмоток 5 и 6,3 В на токи нагрузки от 0,1 до 9,1 А. Имеют несколько вторичных обмоток, рассчитанных на различные токи и напряжения, которые при последовательном и параллельном соединениях позволяют получать всевозможные сочетания токов и напряжений для питания устройств различного функционального назначения. Конструкция трансформаторов разработана для монтажа на металлическом шасси аппаратуры или на печатных платах со смешанным монтажом и креплением винтами. Производятся во всеклиматическом исполнении «В» и в исполнении для умеренного и холодного климата «УХЛ» по ГОСТ В 20.39.404-81. Трансформаторы накальные типа ТН допускают эксплуатацию при температуре окружающей среды от -60 до +85 °С и относительной влажности воздуха 98 % при температуре +40 °С. Устойчивы к воздействию синусоидальной вибрации в диапазоне частот 1-2500 Гц с ускорением 20 g и ударных нагрузок с длительностью 1-80 мс с ускорением 100 g. Технические условия: ОЮ0.470.001ТУ. Гарантийный срок хранения накальных трансформаторов ТН46-127/220-50 — 15 лет с даты приёмки заказчиком, а в случае перепроверки изделия — с даты перепроверки. Минимальная наработка: — 12000 часов — во всех режимах, допускаемых ТУ; — 100000 часов — в облегчённом режиме. Гарантийная наработка исчисляется в пределах гарантийного срока хранения. Основные технические и эксплуатационные характеристики трансформаторов питания типа ТН на напряжение питающей сети 127/220 В частотой 50 Гц: ● Номинальная мощность …… от 8,8 до 190 В*А; ● Напряжение питания сети, частотой 50 Гц …… 127/220 В; ● Выходные напряжения вторичных обмоток …… 5,0 и 6,3 В; ● Токи вторичных обмоток в номинальном режиме …… от 0,1 до 9,1 А; ● Коэффициент полезного действия …… 70-85 %; ● Минимальная наработка …… 10000 часов; ● Срок сохраняемости, не менее …… 15 лет; ● Температура окружающей среды …… -60…+85 °С; ● Относительная влажность воздуха при температуре +40 °С …… 98 %; ● Габаритные размеры ……65х72х68 до 106х108х102 мм; ● Масса …… от 850 до 3300 г. Расшифровка маркировки трансформатора питания: ТН46-127/220-50 ТН — тип трансформатора: ТН — трансформатор питания для накальных цепей; 46 — порядковый номер разработки; 127/220 — номинальное напряжение питания в вольтах; 50 — рабочая частота питающей сети в герцах; В — климатическое исполнение: «В» — всеклиматическое, отсутствие буквы — исполнение «УХЛ». ВНИМАНИЕ! Обмен на Трансформатор ЕI75*32 220v tо 2х12v 40W или Трансформатор ЕI66*35 220V 12V-0-12V 50W.
