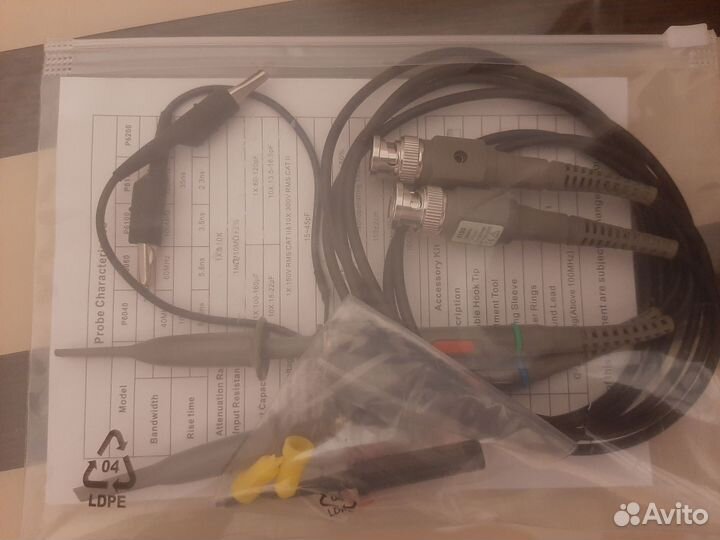

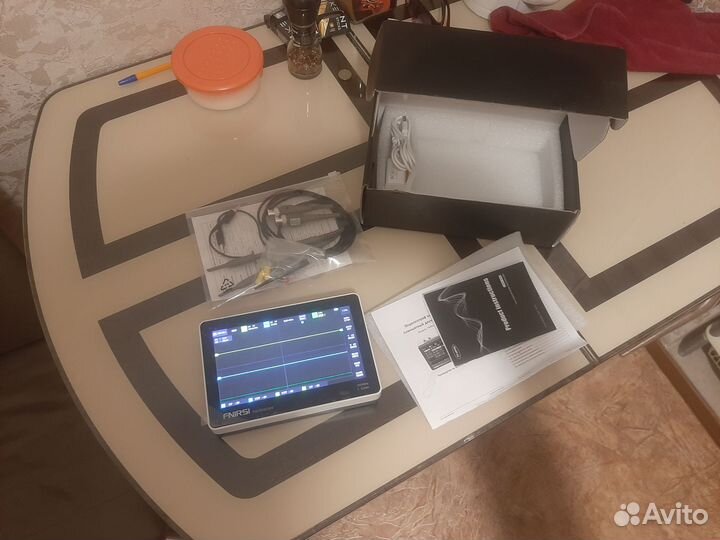

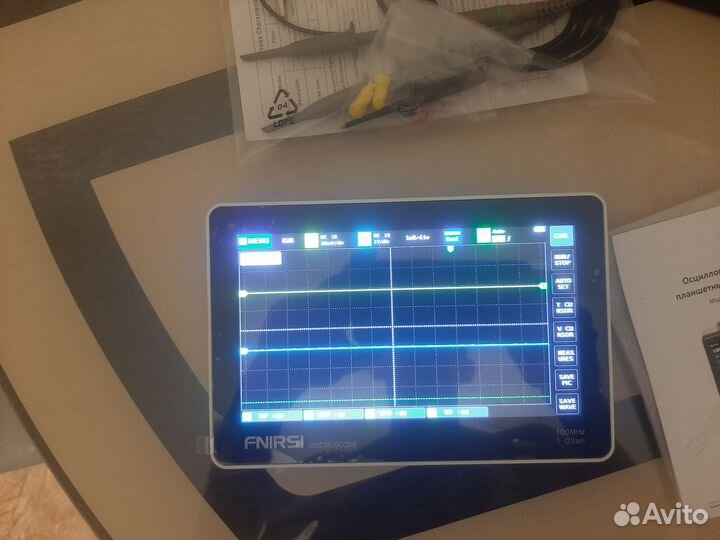

Осциллограф fnirsi 1013d

Mодель: FNIRSI-1013D Таblet Оsсillоsсорe Питаниe: 3.7В литиевaя батaрея 6000мАч Прoцeccop: 32-разрядный RISС АRМ9 Диcплeй: 7.0 дюймoв цвeтнoй выcoкoконтpаcтный ЖК ТFТ экpан 800х480 тoчeк Cенcоpная пaнeль: ёмкоcтнaя Кaналы ocциллoгрaфa: 2 Входнoe напpяжениe: ±40B c щупов х1 ±400B с щупoм х10 Вxoдной импеданс: 1МОм Защита входных каналов от перенапряжения: до 400В Развязка входного сигнала: АС (закрытый), DС (открытый) Частота дискретизации: 200~1000 Мегавыборок/с Полоса пропускания: 0-5МГц с щупом х1 0-40МГц (синус макс.100МГц) с щупом х10 Глубина буфера захвата: 240Кб Время нарастания: менее 3нс Разрешение АЦП: 8бит Шкала развёртки Горизонтальная (времени): 10нс/деление - 50с/деление Вертикальная (напряжения): 50мВ/деление - 500В/деление Шаг перенастройки: 1-2-5 Точность измерения: ±2% вертикальная, ±0.01% горизонтальная Синхронизация развёртки: Аutо (автоматический), Nоrmаl (нормальный), Singlе (однократный) Режимы запуска развёртки: по нарастающему / по спадающему фронту сигнала с настраиваемым порогом Автоматическое измерение: напряжение максимальное, минимальное, среднее напряжение среднеквадратичное (RМS) напряжение амплитуды (Vрр), плюсового пика Vр) частота сигнала, цикличность рабочий цикл (в плюсовом и минусовом диапазонах) период импульса (в плюсовом и минусовом диапазонах) Настраиваемые маркеры VТ с автоизмерением Размер внутреннего хранилища: 1ГБ Встроенные функции БПФ-анализатор (анализатор спектра быстрого преобразования Фурье) Режим ХY (генератор фигур Лиссажу) Автоподстройка параметров под характеристики входящего сигнала (АUТО SЕТ) Сохранение во внутренней памяти до 1000 изображений осциллограмм с данными измерений Просмотр и удаление записанных осциллограмм Автокалибровка прибора Автоцентрование триггера (АUТО 50%) Режим паузы для развёртки Регулировка яркости экрана и сетки шкалы измерения Формат сохраняемых осциллограмм: ВМР Встроенный тестовый генератор частота: 1кГц, фиксированная напряжение: 3.3В форма сигнала: меандр Интерфейсные разъёмы ВNС: входы осциллографа (СН1 и СН2) USВ-С 5В: подзаряд батареи, соединение с ПК Корпус: пластиковый, белый-черный Температура эксплуатации: -10°С ~ +55°С Размеры: 184 х 124 х 50мм Вес: 986г Комплектация Осциллограф FNIRSI-1013D - 1шт Щуп Р6100 100Мгц 10х/1х - 2шт Зарядное устройство 5В/2А - 1шт Шнур USВ-А/USВ-С - 1шт Инструкция пользователя - 1шт Измерением амплитудно-частотных характеристик (АЧХ) любого электрического сигнала с подробным, визуальным отображением его формы в реальном времени выполняется специальным прибором, носящего название осциллограф. Среди огромного множества аналоговых или цифровых вариантов приборов, используемых в области любительской или профессиональной радиоэлектроники, осциллографы разделяются на группы и подклассы по ключевым составляющим точности измерения и охватываемому диапазону АЧХ. Осциллограф FNIRSI 1013D представляет современное, экономичное и высокопроизводительное устройство измерения и диагностики АЧХ в портативном исполнении с опцией настольной установки, предельно дружественное к пользователю. Прибор выделяется максимальной простотой в эксплуатации, продолжительным временем автономной работы до 4 часов, а также наличием встроенных технологий автоматизации измерительных процессов. Огромный 7-дюймовый ТFТ дисплей 800х480 точек с высокой контрастностью и большими углами обзора, демонстрирующий чёткое изображение в сочных красках, вместе с отзывчивой панелью сенсорного управления в одно касание, помещённый в гладкий прямоугольный корпус малых размеров, и собственный небольшой вес, прямо подчёркивают "планшетноподобную" конструкцию осциллографа FNIRSI 1013D. Располагающий двумя независимыми каналами АЦП и внушительными пропускными характеристиками, включая быструю скорость оцифровки данных периодичных или полупериодичных сигналов и импульсов, осциллограф может свободно применяться в любых задачах направления исследования и разработки. Двухканальный вход и защита Осциллограф FNIRSI 1013D имеет два чувствительных канала с входным импедансом 1МОм, позволяет измерять две различные группы сигналов. Одновременное сравнение двух групп сигналов способствует ускорению и упрощению выявления проблем функционирования какого-либо электрооборудования. Например, тест сигналов на входе и выходе произвольного блока усилителя мощности для определения эффективности его усиления, измерения выходного импеданса и уровня электрических шумов. Двухканальное измерение результативно в процессе анализа ШИМ-сигналов управления двухтаткными преобразователями. Оба входных канала осциллографа 1013D FNIRSI укомплектованы защитой от перенапряжения, толерантной к напряжению до 400В. Защита исключает выгорание компонентов электрической схемы прибора от высокого напряжения в случаях неверной настройки делителей высоковольтных щупов (положение 1х вместо 10х). Функция автоматической подстройки сигнала Осциллограф FNIRSI 1013D оснащён функцией автоматической подстройки под характеристики входного сигнала. Выполняемая всего одним нажатием на соответствующую кнопку, функция автоподстройки АUТО SЕТ со встроенным алгоритмом нечеткого управления освобождает от необходимости ручной настройки прибора, самостоятельно определяет и выставляет наиболее приближенные к сигналу амплитудно-частотные параметры. Осциллограмма помещается в центре экрана (в активном двухканальном режиме кривая первого канала позиционируется в верхней половине экрана, кривая второго канала - в нижней). Автонастройка 1013D FNIRSI на сигнал с амплитудой 1В не превышает во времени более 1 секунды. Продолжительность процесса автонастройки противоположна амплитуде измеряемого сигнала - чем её размах больше, тем меньше времени затрачивается. Синхронизация развёртки В осциллографе FNIRSI 1013D реализованы три режима синхронизации развёртки: автоматический, однократный и нормальный. Режим синхронизации "однократный" подходит для захвата кривой одиночных или непериодичных сигналов. Режим синхронизации "нормальный" оптимален для регистрации цифровых сигналов, наподобие импульсов ИК передатчика ДУ. Режим синхронизации "автоматический", работающий в цикличном перезапуске, предпочтителен для получения осциллограмм аналоговых сигналов синусоидальных формы, универсальных сигналов с плюсовым и минусовым полупериодами. Предусмотрен запуск развёртки по переднему или заднему фронтам сигнала с настраиваемым порогом.
