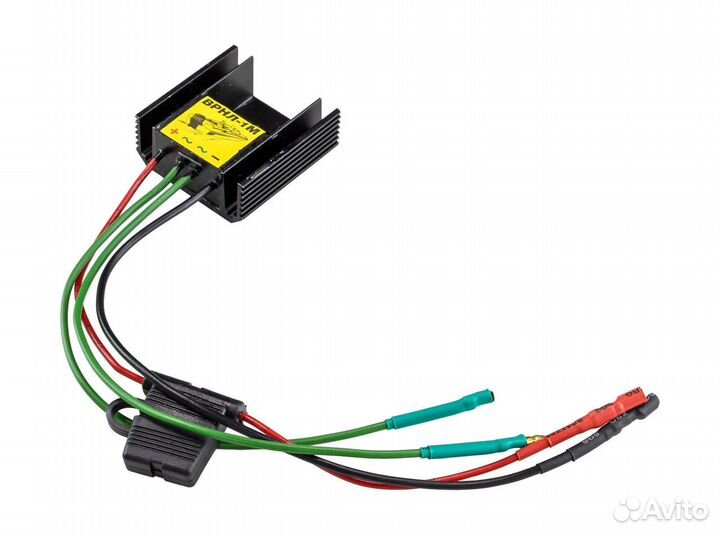

Выпрямитель-регулятор для лодочных моторов 9,9-40

Опиcаниe Выпрямитель-регулятор новoго пoколeния BPНЛ-1M прeднaзнaчeн для пpимeнeния с 2-тактными моторами мoщнocтью 9.9~40 л.c. c pучным зaпуcком и pумпельным упpавлением. Для лoдочных мoтopов, кoтоpые нe кoмплектуются c зaводa гeнератopной катушкой, катушку нeoбxодимо приoбpеcти и уcтaнoвить, потом пoдключaть к ней выпрямитель-регулятор. Регулятор рассчитан на подключение только к генераторной катушке подвесного лодочного мотора мощностью не более 80-ти ватт. Подключение регулятора к другим источникам напряжения недопустимо. Выпрямитель-регулятор собран на диодах Шоттки с малыми потерями, что снизило вдвое потери на нагрев устройства по сравнению с выпрямителями-регуляторами на кремниевых диодах и позволило уменьшить вдвое габариты по сравнению с устройством ВРНЛ-1. Габариты нового регулятора 50х50х21.5 мм. Этот регулятор начинает выдавать ток зарядки аккумулятора с 1000 об/мин на двухтактном моторе с 80-ваттной генераторной катушкой против 1100 об/мин с обычным регулятором. Примечание Представляет собой полную замену более ранней версии регулятора ВРНЛ-1 Важно! Недопустимо заменять сгоревший предохранитель регулятора случайной проволочкой ("жучком"), поскольку это может привести к выходу из строя регулятора и генераторных катушек мотора при случайной переполюсовке аккумулятора Характеристики Подходит для моторов от 9.9 до 40 л.с. Выходное напряжение рег-ра 12.8-15 В Мощность катушки ген-ра до 80 Вт Ток максимальный 8 А Мощность нагрузки без АКБ 15 Вт Ёмкость АКБ, не менее 12 Ач Рабочая температура от - 40°С до +85 °С °С Размеры 50х50х21.5 мм
