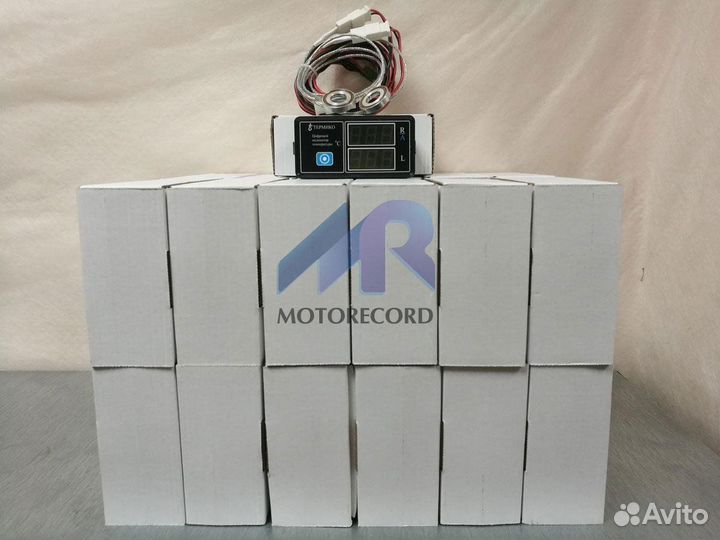

Датчик температуры для снегохода цитд-5

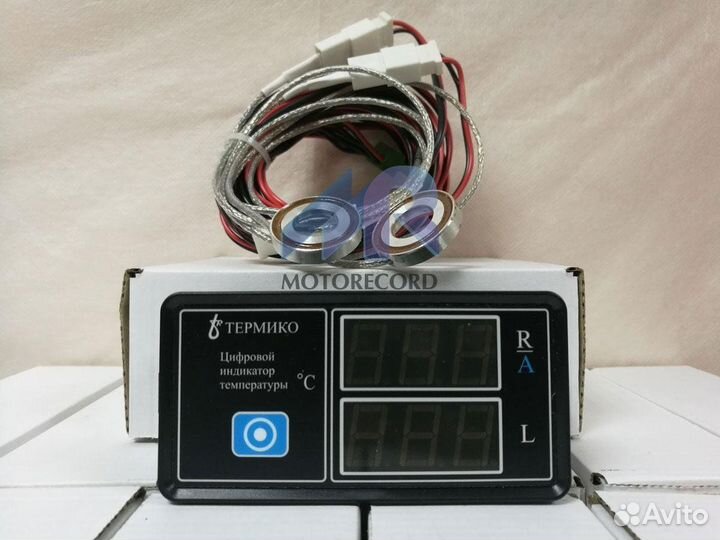

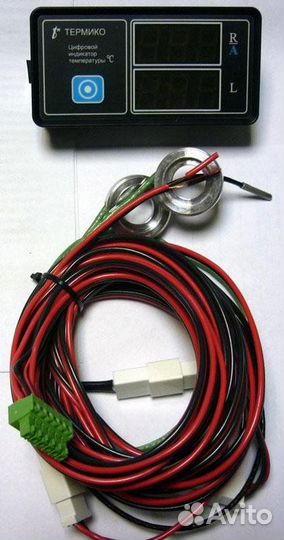

Датчик температуры ЦИТД-5 ТПТ-3-6У предназначен для измерения температуры двигателя и устанавливается под свечу зажигания. ЦИТД 5 является вспомогательным прибором для контроля рабочей температуры двигателя снегохода. Хотя с успехом может работать и на любой другой мото - технике. С помощью ЦИТД 5, можно не только измерять рабочую температуру двигателя, но и своевременно определить обрыв ремня вентилятора или забитый воздухозаборник, а по разнице температуры, между цилиндрами, выявить неполадки в системе искрообразования или подачи питания, подсос воздуха, и, конечно же, перегрузку двигателя. Краткая характеристика: - Диапазон измерения температуры от -50 до +250 градусов Цельсия - Критическая температура подачи сигнала о перегреве 195 градусов Цельсия - Погрешность измерения не более 2х градусов - Напряжение питания 12В переменного или постоянного напряжения (работает на снегоходах с АКБ и без АКБ) - Температура эксплуатации от -50 до +50 градусов Цельсия - Размеры корпуса 93мм на 45 мм. На передней части ЦИТД 5 расположены друг над другом 2 светодиодных индикатора, которые отображают температуру левого/правого цилиндров, и, многофункциональная кнопка (квадрат синего цвета с белыми каемками). Кратковременное нажатие на кнопку, переводит показания верхнего индикатора в режим показаний уличной температуры. Спустя 10 сек, показания на индикаторе автоматически возвращаются к температуре цилиндра. При достижении одним из цилиндров или обеими одновременно, температуры в 195 °C, индикаторы переходят в режим пульсации, продолжая отображать температуру вплоть до 250 °C. Пульсация индикаторов сообщает о приближении критической температуры (для многих двигателей 200°C является точкой начала разрушения ЦПГ). Кроме перечисленного, показания индикатора(ов) могут выдавать следующие знаки (- - -) или (- || -), которые сообщают об отсутствии контакта с датчиком температуры, коротком замыкании или неисправности изделия. Комплектность Паспорт изделия - 1 шт. Цифровой индикатор температуры ЦИТД 5А - 1 шт. Кабель соединительный - 1 шт. Скоба с крепежом - 1 шт. Кабельный хомут - 2 шт. Датчики температуры - 3 шт. (в зависимости от комплектации, прибор может быть укомплектован: двумя датчиками температуры под свечи зажигания + датчик уличной температуры, или двумя врезными датчиками температуры (в головку двигателя) + датчик уличной температуры). *Только для приборов с врезными датчиками температуры - теплопроводная паста "КПТ-8" одна туба. Установка ЦИТД 5 на снегоход, подразумевает изготовление выреза в панели снегохода, в который утапливается измерительный блок. При установке в панель снегохода, корпус ЦИТД 5 удерживается от выпадения из выреза Г-образными скобами на винтах. Проводка ЦИТД 5 выполнена отдельной частью и имеет максимальную длину 1.8 метра. На одной из сторон проводки установлена колодка подключения к измерительному блоку. Другая сторона проводки имеет разводку на три датчика температуры (два датчика двигателя и один датчик внешней температуры). Разъемы подключения датчиков предусмотрительно выполнены разной длины: самый длинный разъем служит для подключения датчика правого цилиндра, разъем средней длины предназначен для левого цилиндра, а самый короткий для датчика уличной температуры. Такие мелочи позволяют не ошибиться при подключении/установке датчиков. Монтаж: - для установки датчика температуры необходимо снять со свечи штатное уплотнительное кольцо; - надеть датчик температуры на резьбовую часть свечи таким образом, чтобы коричневое кольцо оказалось снизу, установить свечу в штатное место головки двигателя. Внимание! При затягивании свечи не допускайте проворачивание датчика температуры, так как ребра охлаждения на некоторых моделях двигателей расположены очень близко к свече и могут привести к обрыву кабеля.
