Выпрямитель селеновый «Вс-24М»

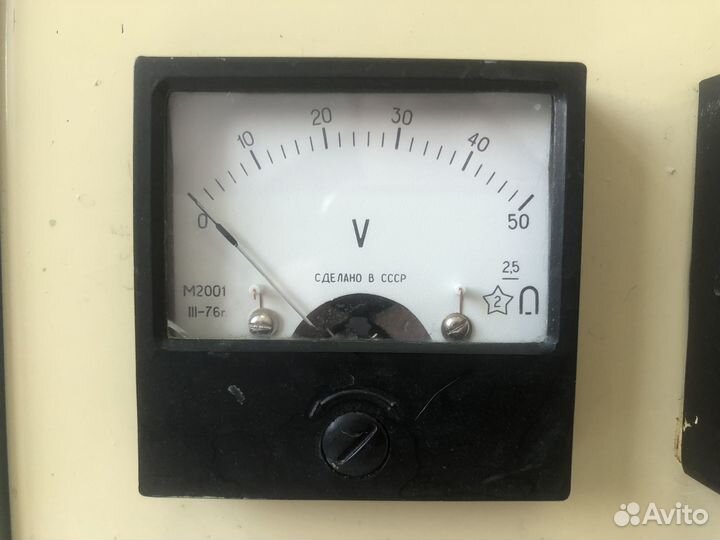

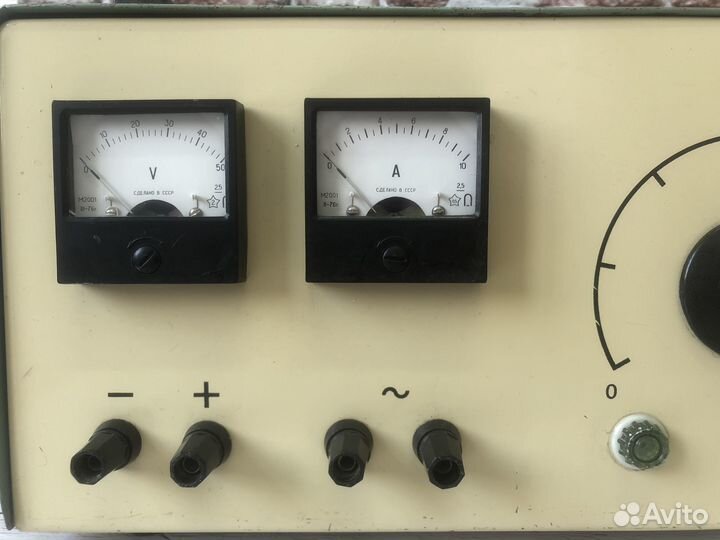

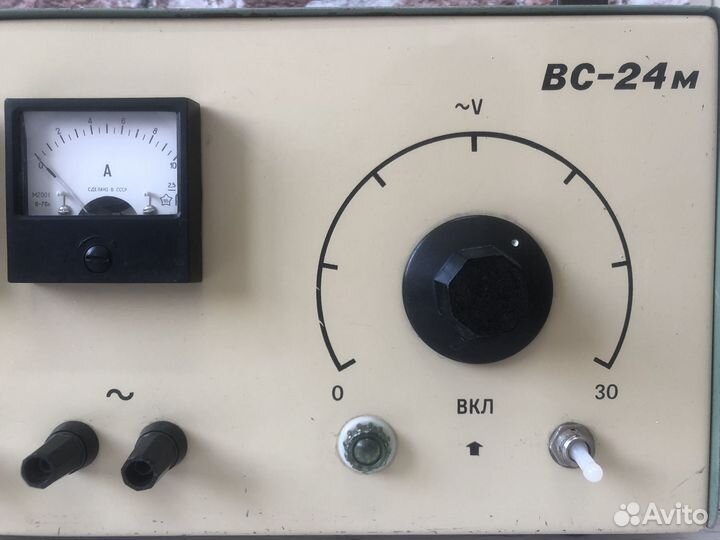

● Выпрямитель селеновый «ВС-24М» ● Состояние на фото ● Производство: Завод «Электродело» г.Ленинград ● Год выпуска: 1979 ● Цена - 5000 рублей ● Доставка в любой город за счёт покупателя (Почта России, СДЭК, Луч, Деловые Линии, Boxberry, ПЭК, КСЭ) Выпрямитель селеновый «ВС-24М» - наиболее мощный из селеновых выпрямителей. Он предназначен для получения постоянного напряжения до 24 В при максимальной силе тока 10 А. Кроме того, прибор позволяет получать переменное регулируемое напряжение от О до 30 В. Прибор предназначен для работы от сети переменного тока 127 или 220 В частотой 50 Гц. Потребляемая мощность выпрямителя при максимальной нагрузке вторичной цепи составляет 450 Вт. Выпрямитель состоит из шасси , на котором установлены: понижающий трансформатор с сердечником тороидальной формы , селеновые вентили , щиток для предохранителей . На вертикальной панели установлены электроизмерительные приборы . На передней панели прибора смонтированы вольтметр и амперметр для измерения постоянного тока, сигнальная лампа, ручка для плавного изменения снимаемого напряжения и две пары универсальных клемм для снятия выпрямленного и переменного напряжений (рис. 4) В приборе использована мостовая схема для получения двухполупериодного выпрямления (рис.5). Перед началом работы с прибором необходимо убедиться в исправности и правильности установки предохранителя. Следует помнить, что одновременно устанавливают только один предохранитель на 4 А для 127 В или на ЗА для 220 В. До подключения нагрузки ручку плавной регулировки снимаемого напряжения нужно переместить в нулевое положение шкалы. Величины снимаемого постоянного напряжения и тока показывают измерительные приборы, вмонтированные в панели выпрямителя. Величина переменного напряжения ориентировочно определяется по шкале плавного регулятора. При одновременном подключении к прибору нагрузок постоянного и переменного напряжений, суммарное значение силы тока не должно превышать 10 А.
