Реле времени программируемое

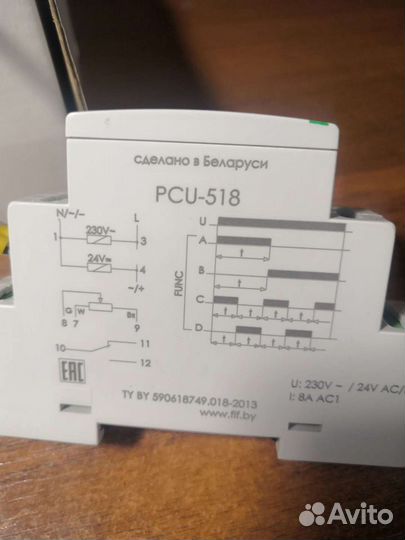

Принцип работы: Включение нагрузки на время t (А) После подачи напряжения питания контакты исполнительного реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8,10-11. Задержка включения (В) После подачи напряжения питания контакты исполнительного реле остаются в положениях 7-8 и 10-11 и начинается отсчёт времени работы t, по истечении которого контакты переключаются в положения 8-9 и 11-12 и в таком положении остаются до отключения питания. Циклическая работа с задержкой выключения (С) После подачи напряжения питания контакты исполнительного реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8,10-11 на время t, после чего циклы повторяются до отключения питания. Циклическая работа с задержкой включения (D) Работа начинается с задержки включения реле на время t, затем циклическая работа происходит аналогично функции С.
