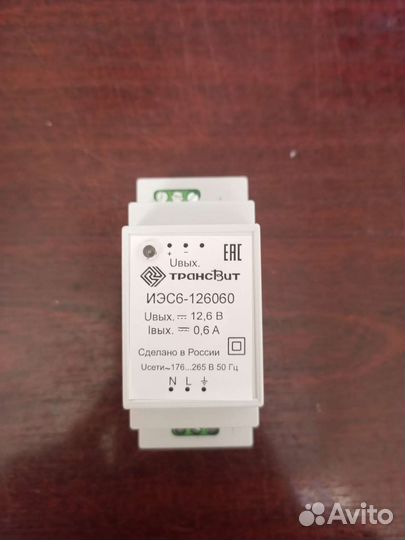

Источник питания (блок питания) иэс6-126060

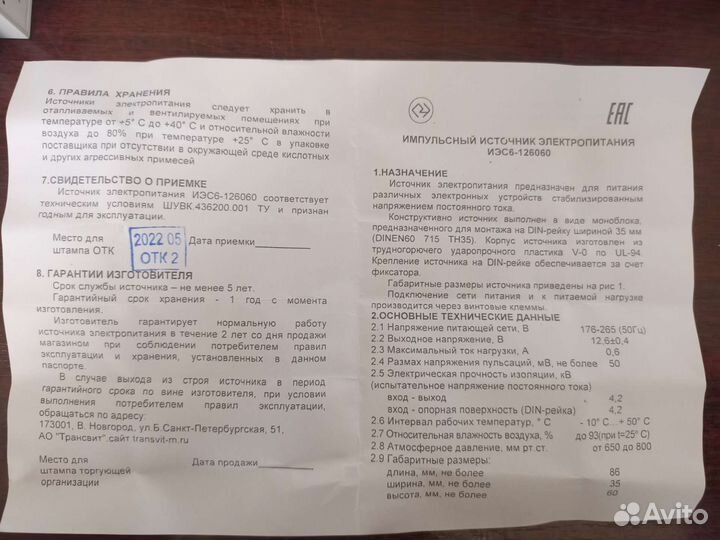

1. НАЗНАЧЕНИЕ Источник электропитания предназначен для питания электронных устройств стабилизированным напряжением постоянного тока. Конструктивно источник выполнен в виде моноблока, предназначенного для монтажа на DIN-рейку шириной 35 мм (DIN EN60 715 TH35). Корпус источника изготовлен из трудногорючего ударопрочного пластика V-0 по UL-94. Крепление источника на DIN-рейке обеспечивается за счет фиксатора. Габаритные размеры источника приведены на рис. 1. Подключение сети питания и к питаемой нагрузке производится через винтовые клеммы. Перед эксплуатацией источника необходимо ознакомиться с данным паспортом. 2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ 2.1 Напряжение питающей сети, В 176-265 (50Гц) 2.2 Выходное напряжение, В 12,6±0,4 2.3 Максимальный ток нагрузки, А 0,6 2.4 Размах напряжения пульсаций, мВ, не более 50 2.5 Электрическая прочность изоляции, кВ (испытательное напряжение постоянного тока) вход - выход 4,2 вход - опорная поверхность (DIN-рейка) 4,2 2.6 Интервал рабочих температур, ° С - 10° С…+ 50° С 2.7 Относительная влажность воздуха, % до 93 (при t=25°С) 2.8 Атмосферное давление, мм. рт. ст. от 650 до 800 2.9 Габаритные размеры: длина, мм, не более 86 ширина, мм, не более 36 высота, мм, не более 60 2.10 Наличие самовосстанавливающейся защиты: от короткого замыкания на выходе есть от перегрузки на выходе есть от подачи на вход сети 380В±10 %. есть от перегрева силового элемента схемы есть В Наличии 10-15 штук
