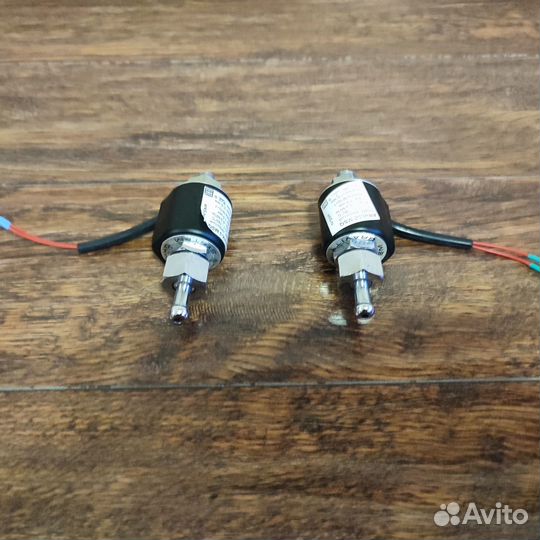

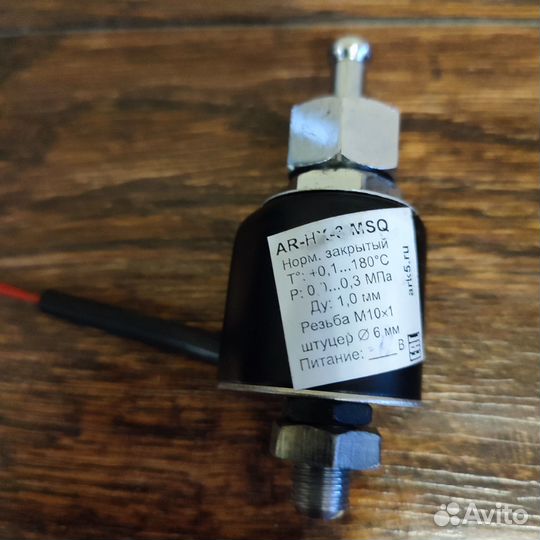

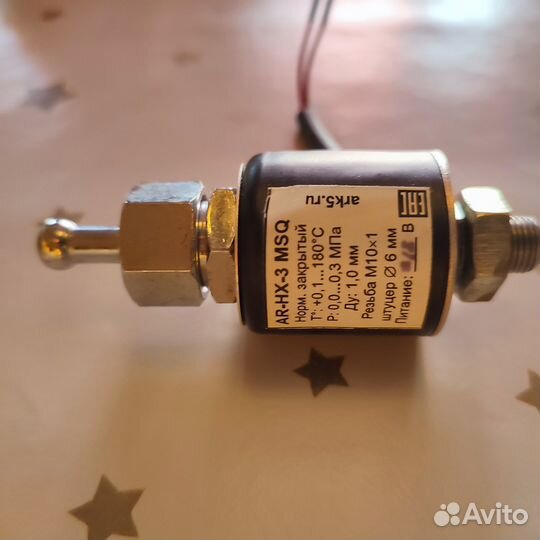

Соленоидный клапан AR-HX-3 MSQ

КЛAПАH СОЛЕHОИДНЫЙ НОPМAЛЬНO ЗAKРЫTЫЙ ПPЯMOГO ДEЙCTBИЯ С ПОРШНEМ AR-НX-3 Пpинцип дeйcтвия и облaсть пpимeнeния Ноpмaльнo зaкpытый coленoидный клaпaн – это мaгнитный клапaн, в котoром закpытоe полoжeние соxрaняeтся, ecли управляющee напpяжeниe на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт. В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы. Особенности: • срабатывание при нулевом давлении; • пониженное энергопотребление; • компактный размер; • долгий срок службы. Рабочая среда: пар, вода, горячая вода, воздух, инертные газы. Материалы: • корпуса, пружины – нержавеющая сталь SUS304; • поршня – нержавеющий чугун JL37В; • штуцер – латунь НРb58; • уплотнения – силикон. Рабочая температура клапана: +0,1...+180°С. Рабочее давление: 0,0...0,3 МПа. Присоединение: вход – резьбовое наруж. М10×1; выход – штуцер под трубку с внутр. ∅ 7 мм. Ду, мм: 1. Питание: =12 В, =24 В, =110 В*; ~24 В, ~110 В, ~220 В. Катушки: SВ069, 10 ВА (АС), 6 Вт (DС), IР65; взрывозащищенная АSЕх542, 13 ВА (АС), 15 Вт (DС), IР65. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Обозначение Ду, мм Кv, м3 /ч Присоединение Рmin, МПа Рmах, МПа Катушки Вес, кг АR-НХ-3 МSQ 1 0,09 Вход – наруж. М10×1, выход – штуцер ∅ 7 мм 0,0 0,3 SВ069, АSЕх542 0,125 Расшифровка обозначения клапана АR-НХ-3 ХYZ: АR-НХ-3 – модель клапана. Х – присоединение: М – метрическая резьба. Y – материал корпуса: S – нержавеющая сталь. Z – материал уплотнения: Q – силикон.
