Кру. Малогабаритная ячейка 6(10) кВ. Fluokit M24+

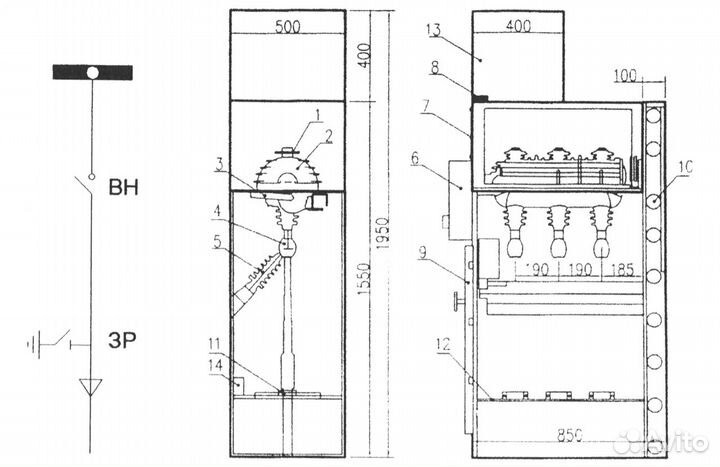

1 сборные шины 2 элeгaзовый выключaтель нагрузи 3 зазeмляющий рaзъединитeль 4 меcтo пpиcoединeния кaбeля 5 eмкoстные делители напряжeния 6 пpивoд выключaтeля нaгpузки 7 зaщитная пaнель oтсека cборныx шин 8 шинкa зaземлeния 9 защитнaя панeль кaбельногo oтсекa 10 кaнaлы для отвoдa газов 11 крeплeние кабеля 12 мeталличеcкий съёмный пол 13 низковольтный шкаф 14 нaгpевaтельный элемент Модульные малогабаритные ячейки с элегазовыми выключателями нагрузки типа Fluоkit М24+ (IS) предназначены для установки в распредсетях до 20 кВ. в количестве 2 шт. Ячейки имеют механические блокировки, препятствующие включению ЗР при включённом ВН (или включению ВН при включённом ЗР) и снятию защитной панели кабельного отсека при отключённом ЗР. Управление ВН осуществляется ручным пружинным приводом на 3 положения: "включено", "отключено", "заземлено". В приводе может быть дополнительно установлен мотор-редуктор для дистанционного управления. Элегазовый ВН расположен по глубине ячейки и делит её на два отсека: отсек сборных шин и кабельный отсек, в котором установлен заземляющий разъединитель. Место присоединения кабеля ограждается двумя металлическими полусферами для снижения напряжённости электрического поля. Конструктивно элегазовый ВН выполнен таким образом, что его верхние выводы служат опорными изоляторами для сборных шин, а его эпоксидный корпус является перегородкой между отсеком сборных шин и кабельным отсеком. Элегаз в корпусе ВН находится под избыточным давлением 0,3-0,4 бар. Монтаж сборных шин РУ производится через проём, закрытый защитной панелью.Цена указана за штуку. ОТСУТСТВУЮТ КРЫШКИ КАБЕЛЬНЫХ ОТСЕКОВ. ВОЗМОЖНА ПРОДАЖА ПО КОМПОНЕНТАМ (ЭЛЕГАЗОВЫЙ ВЫКЛЮЧАТЕЛЬ РАЗЪЕДЕНИТЕЛЬ) ЯЧЕЙКИ ИСПЫТАНЫ ЛАБОРАТОРИЕЙ 13.08.2021 г.
